Передние тормозные колодки замена на INFINITI Q50

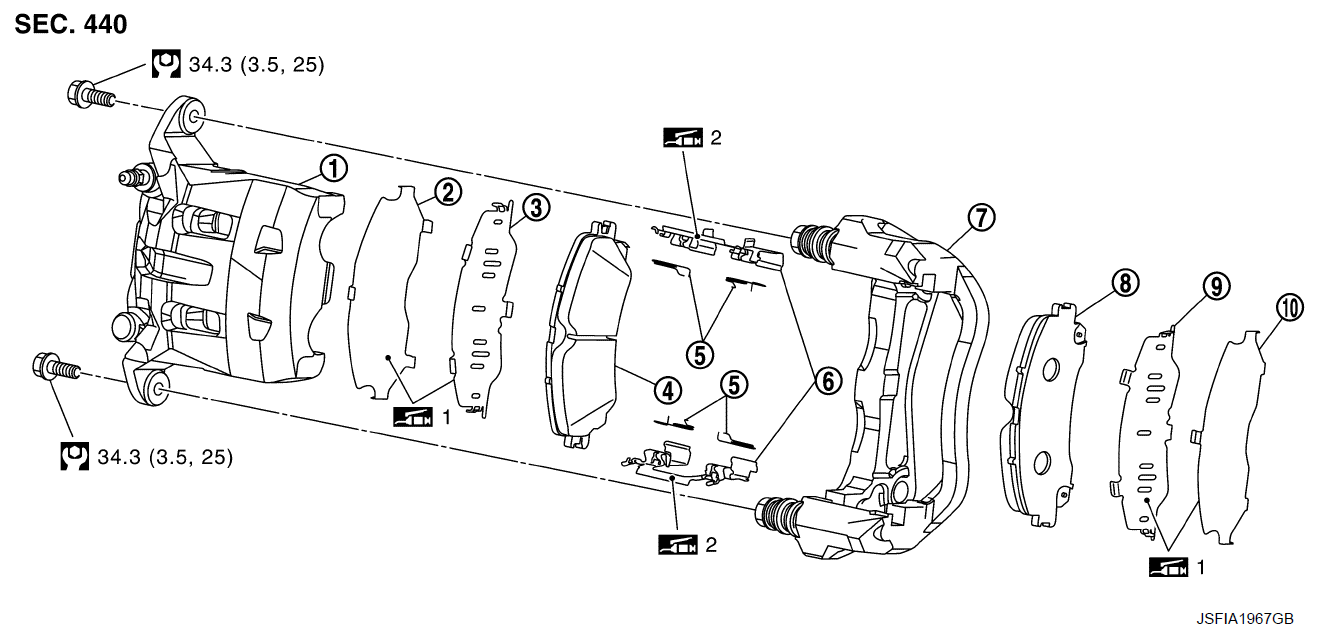

1. Штифт
2. Скоба тормозного суппорта
3. Крышка противоскрипной пластины
4. Внутренняя противоскрипная пластина
5. Внутренняя тормозная колодка (с датчиком износа колодки)
6. Фиксатор
7. Тормозной суппорт
8. Наружная тормозная колодка
9. Наружная прокладка
10. Крышка внешней колодки

• Изображение со шприцеванием 1: Нанесите смазку MOLYKOTE® AS880N или смазку на силиконовой основе.
• Изображение со шприцеванием 2: Нанесите смазку MOLYKOTE® 7439 или аналогичную.

Как снять передние колодки INFINITI Q50 ?

• 1. Снимите шины с помощью электроинструмента.

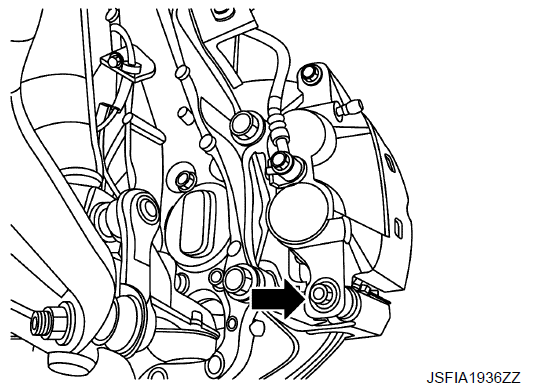

• 2. Выверните нижний болт скользящего штифта.
• 3. Закрепите корпус цилиндра подходящей проволокой, чтобы тормозной шланг не растягивался.

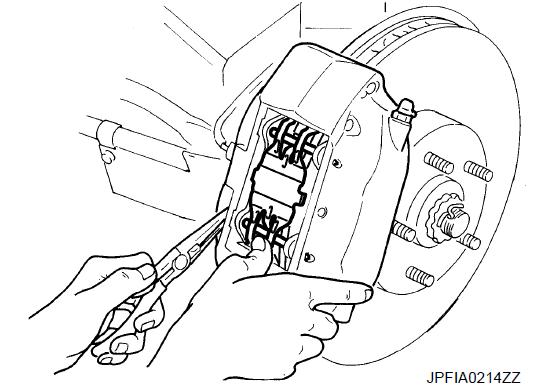

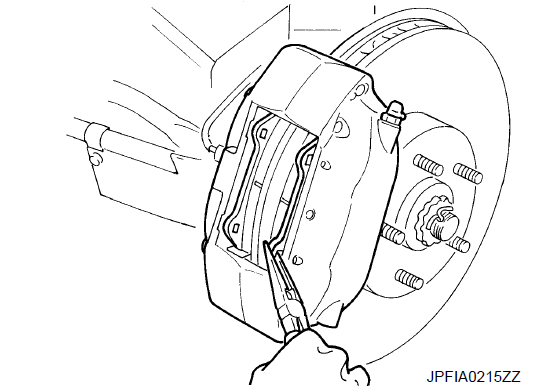

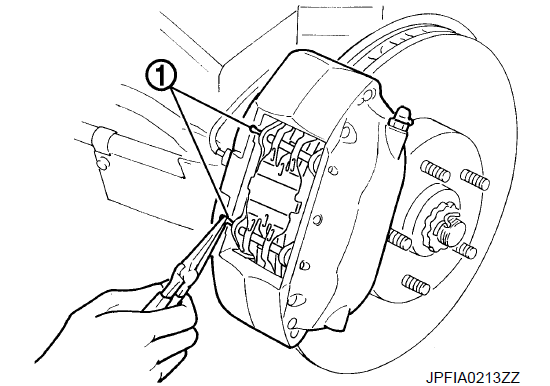

• 4. Снимите тормозные колодки, прокладки, крышки накладок и фиксатор колодок (верхняя сторона с возвратной пружиной колодки) 1 с элемента регулировки крутящего момента 2.

  ОСТОРОЖНО:

  • Снимите верхнюю часть фиксатора накладки вместе с возвратными пружинами накладки.
  • Ни в коем случае не деформируйте возвратные пружины и фиксатор тормозных колодок при снятии фиксатора тормозных колодок с динамометрического элемента.
  • Ни в коем случае не повреждайте поршневые колодки.
  • Никогда не роняйте тормозные колодки, прокладки и крышки тормозных накладок.
  • Запомните каждое положение снятых тормозных колодок.

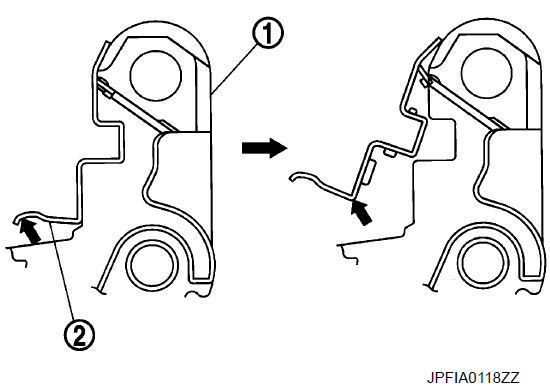

• Снимите возвратные пружины накладки 1 с фиксатора накладки 2.

  ОСТОРОЖНО:

  • Ни в коем случае не деформируйте возвратные пружины накладок при снятии их с фиксатора.

Как поменять передние колодки INFINITI Q50 ?

ВНИМАНИЕ:

Поскольку пыль, покрывающая задний тормоз, оказывает вредное воздействие на организм человека, ее необходимо удалять с помощью пылесборника. Никогда не раздувайте пыль с помощью пневматического пистолета.

ОСТОРОЖНО:

• Никогда не нажимайте на педаль тормоза при снятии тормозных колодок, так как поршень может выскочить.
• Никогда не проливайте тормозную жидкость на дисковый ротор и суппорт.

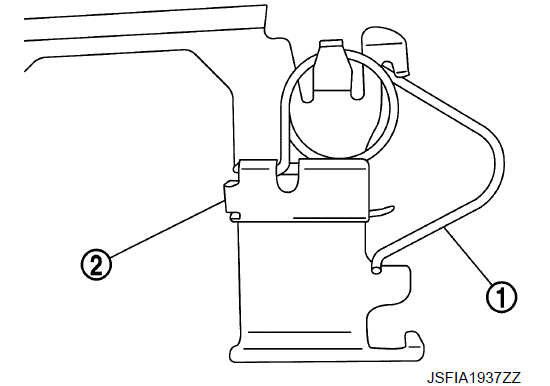

• 1. Установите возвратные пружины накладки 1 на фиксатор накладки (верхняя сторона) 2, если возвратные пружины накладки были сняты.

  ОСТОРОЖНО:

  Никогда не деформируйте возвратные пружины колодок.

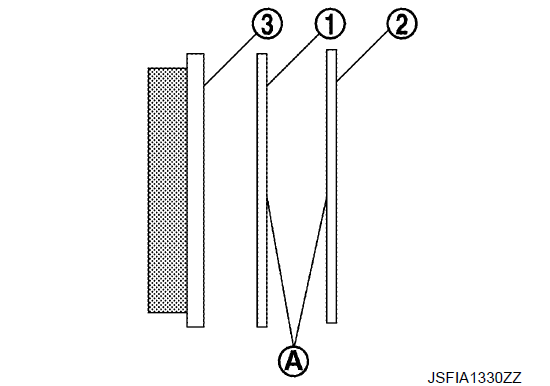

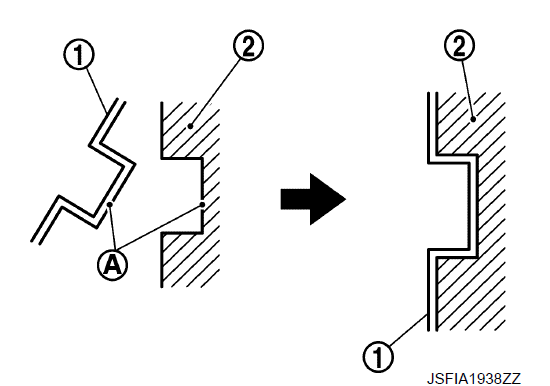

• 2. Нанесите MOLYKOTE® 7439 или аналогичный материал на поверхность стыка A между фиксаторами прокладок 1 и элементом колодки 2, если они были сняты.

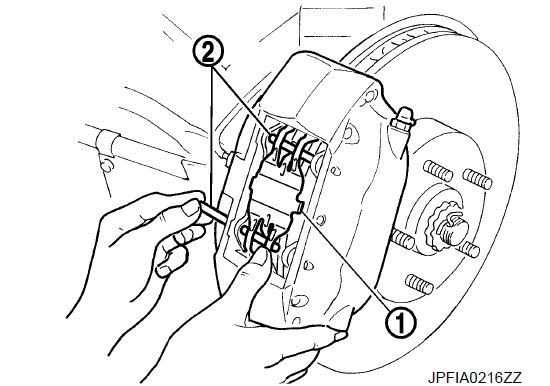

3. Установите фиксатор накладки (верхняя сторона с возвратной пружиной накладки) на вращающий элемент, если фиксаторы накладки были сняты.

ОСТОРОЖНО:

• Надежно закрепите фиксаторы накладки таким образом, чтобы она не отрывалась от вращающего элемента.
• Никогда не деформируйте фиксаторы накладок и возвратные пружины накладок.

• 4. Нанесите смазку MOLYKOTE® AS880N или смазку на силиконовой основе на соответствующие поверхности между прокладкой и защитной накладкой и установите прокладку и крышки на тормозную колодку.

  ОСТОРОЖНО:

  • При замене тормозной колодки всегда устанавливайте на место прокладки и их крышки.

• 5. Нанесите MOLYKOTE® 7439 или аналогичный материал на контактную поверхность между тормозной колодкой и поршнем.

• 6. Установите тормозные колодки на фиксатор крутящего момента.

  ОСТОРОЖНО:

  • Как внутренние, так и внешние колодки оснащены системой возврата колодок.
  • Надежно прижмите пружину возврата колодок к дисковому ротору со стороны тормозной колодки.

• 7. Установите корпус цилиндра на элемент крутящего момента.

  ОСТОРОЖНО:

  • Никогда не повреждайте поршневой колпачок.
  • При замене тормозной колодки на новую проверьте уровень тормозной жидкости в бачке-накопителе, поскольку тормозная жидкость возвращается в бачок-накопитель при вдавливании поршня.

  ПРИМЕЧАНИЕ:

  • Используйте специальный инструмент, чтобы легко надавить на поршень.

• 8. Установите нижний болт скользящей шпильки и затяните его с указанным моментом затяжки.
• 9. Несколько раз нажмите на педаль тормоза, чтобы убедиться в отсутствии тяги переднего дискового тормоза.
• 10. Установите колеса.

1. Болт со скользящим штифтом
2. Корпус цилиндра
3. Крышка внутренней колодки
4. Внутренняя колодка
5. Внутренняя колодка (с датчиком износа колодки)
6. Фиксатор колодки
7. Элемент крутящего момента
8. Наружная прокладка
9. Наружная прокладка

• Изображение со шприцеванием 1: Нанесите резиновую смазку.
• Изображение со шприцеванием 2: Нанесите смазку MOLYKOTE® AS880N или смазку на силиконовой основе.
• Изображение со шприцеванием 3: Нанесите смазку MOLYKOTE® 7439 или аналогичную.

Как снять передние колодки INFINITI Q50 ?

ВНИМАНИЕ:

Поскольку пыль, покрывающая задний тормоз, оказывает вредное воздействие на организм человека, ее необходимо удалять с помощью пылесборника. Никогда не раздувайте пыль с помощью пневматического пистолета.

ОСТОРОЖНО:

• Никогда не нажимайте на педаль тормоза при снятии тормозных колодок или корпуса цилиндра, так как поршень может выскочить.
• Никогда не проливайте тормозную жидкость на дисковый привод.

• 1. Снимите колеса.
• 2. Выверните верхний болт скользящей шпильки.
• 3. Закрепите корпус цилиндра проволокой, чтобы тормозной шланг не растягивался. Снимите тормозные колодки, колодки, крышка колодки и фиксаторы накладок с тормозного диска.

• 4. Снимите тормозные колодки, прокладки, крышки прокладок и фиксаторы колодок с элемента управления крутящим моментом.

  ОСТОРОЖНО:

  • Ни в коем случае не деформируйте фиксаторы тормозных колодок при их снятии.
  • Ни в коем случае не повредите накладку поршня.
  • Ни в коем случае не роняйте тормозную колодку, колодки и крышку накладок.
  • Запомните каждое положение снятых тормозных колодок.

Как поменять передние колодки INFINITI Q50 ?

ОСТОРОЖНО:

Поскольку пыль, покрывающая передние и передние тормоза, оказывает вредное воздействие на организм человека, ее необходимо удалять с помощью пылесборника. Никогда не разбрызгивайте пыль с помощью пневматического пистолета.

ОСТОРОЖНО:

• Никогда не нажимайте на педаль тормоза при снятии тормозных колодок, так как поршень может выскочить.
• Если тормозная жидкость или смазка прилипли к тормозному суппорту в сборе и дисковому ротору, быстро сотрите их.

• 1. Установите в пазы фиксатор 2, если фиксаторы накладок 1 были сняты.

  ОСТОРОЖНО:

  • Надежно закрепите фиксаторы накладок, чтобы они не отрывались от вращающего элемента.
  • Никогда не деформируйте фиксаторы накладок.

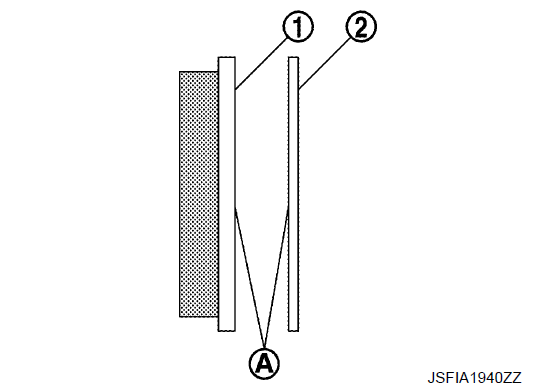

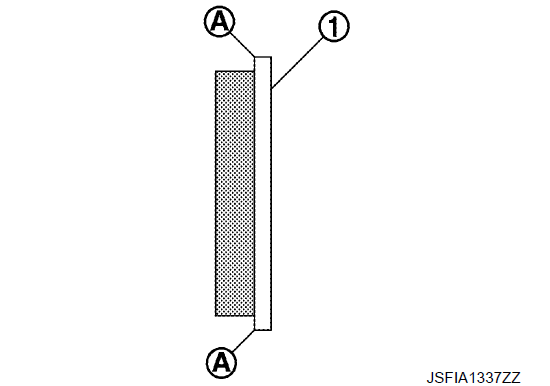

• 2. Нанесите смазку MOLYKOTE® AS880N или смазку на силиконовой основе на соответствующие поверхности A между тормозной колодкой 1 и противоскрипной пластиной 2 и установите ее крышку 3 на тормозную колодку.

  ОСТОРОЖНО:

  • При замене тормозной колодки всегда устанавливайте на место прокладки и их крышки.

• 3. Нанесите MOLYKOTE® 7439 или аналогичный состав на соответствующие поверхности между тормозной колодкой 1 и фиксатором колодки и установите тормозную колодку в суппорт.

• 4. Нанесите смазку MOLYKOTE® AS880N или смазку на силиконовой основе на защёлки корпуса цилиндра.
• 5. Установите корпус цилиндра на элемент регулировки крутящего момента.

  ОСТОРОЖНО:

  • Ни в коем случае не повреждайте крышку поршня.
  • При замене тормозной колодки на новую проверьте уровень тормозной жидкости в бачке-накопителе, так как при вдавливании поршня тормозная жидкость возвращается в бачок-накопитель.

  ПРИМЕЧАНИЕ:

  Используйте специальный инструмент, чтобы легко надавить на поршень.

• 6. Смажьте резиновой смазкой болт скользящей шпильки, установите верхний болт скользящей шпильки и затяните его с указанным моментом затяжки.
• 7. Несколько раз нажмите на педаль тормоза, чтобы убедиться в отсутствии тяги заднего дискового тормоза.
• 8. Установите колеса.
