Как разобрать тормозной суппорт INFINITI FX S51

1. Колпачок
2. Выпускной клапан
3. Корпус цилиндра
4. Скользящий палец
5. Накладка на скользящий палец
6. Втулка
7. Уплотнение поршня
8. Поршень
9. Накладка на поршень
10. Вращающий элемент

• Изображение шприцевания: Нанесите резиновую смазку.
• Изображение маслёнки: Залейте тормозную жидкость.

Как снять передний суппорт INFINITI FX S51 ?

ВНИМАНИЕ:

Поскольку пыль, покрывающая передний тормоз, оказывает вредное воздействие на организм человека, ее необходимо удалять с помощью пылесборника. Никогда не раздувайте пыль с помощью пневматического пистолета.

ОСТОРОЖНО:

Никогда не нажимайте на педаль тормоза. При снятии тормозного шланга может разбрызгаться тормозная жидкость.

1. Снимите шины с помощью электроинструмента.
2. Закрепите дисковый привод с помощью колесных гаек.
3. Слейте тормозную жидкость.

   ОСТОРОЖНО:

   Никогда не проливайте тормозную жидкость на дисковый ротор.

4. Выверните соединительный болт и медную шайбу и отсоедините тормозной шланг от суппорта в сборе.
5. Выверните болты крепления тормозного элемента и снимите тормозной суппорт в сборе.

   ОСТОРОЖНО:

   Никогда не роняйте тормозную колодку и суппорт в сборе.

6. Снимите дисковый ротор.

   ОСТОРОЖНО:

   • Перед снятием дискового ротора нанесите соответствующие метки на ступицу колеса и подшипниковый узел, а также на дисковый ротор.
   • Никогда не роняйте дисковый ротор.

Как разобрать передний суппорт INFINITI FX S51 ?

ПРИМЕЧАНИЕ:

Ни в коем случае не снимайте фиксатор тормозных колодок при разборке и сборке корпуса цилиндра.

• 1. Выверните болт с подвижным штифтом и снимите корпус цилиндра с фиксатора тормозных колодок.

  ОСТОРОЖНО:

  Никогда не снимайте тормозные колодки, прокладки, крышки и фиксаторы тормозных колодок с тормозного элемента torque.

• 2. Снимите тормозные колодки, прокладки и крышки тормозных колодок.
• 3. Снимите скользящие штифты и накладки на них.
• 4. Снимите втулку со скользящего штифта.

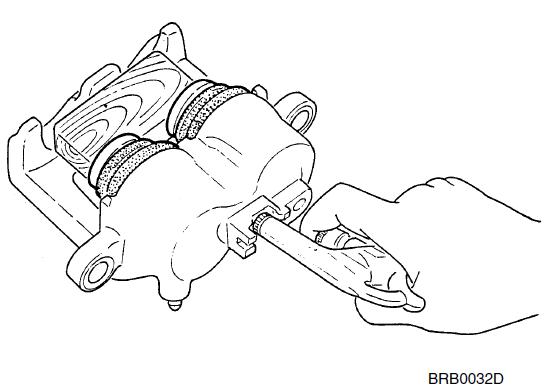

• 5. Установите деревянную колодку, как показано на рисунке, и выпустите воздух из отверстия для крепления соединительного болта, чтобы снять поршни и накладки поршня.

  ОСТОРОЖНО:

  Никогда не допускайте попадания пальцев в поршни.

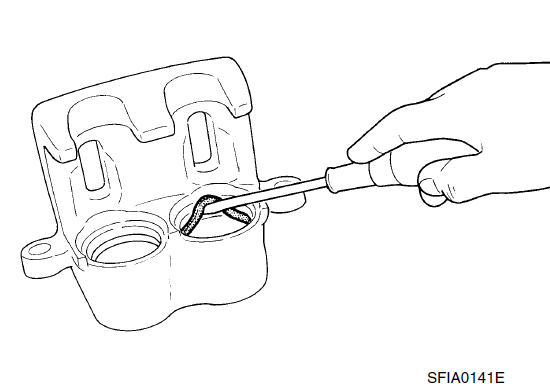

• 6. Снимите уплотнение поршня с корпуса цилиндра с помощью подходящего инструмента.

  ОСТОРОЖНО:

  Соблюдайте осторожность, чтобы не повредить внутреннюю стенку баллона.

• 7. Снимите выпускной клапан и крышку.

• 1. Установите выпускной клапан и крышку.

  ОСТОРОЖНО:

  Никогда не используйте поршневые уплотнения повторно.

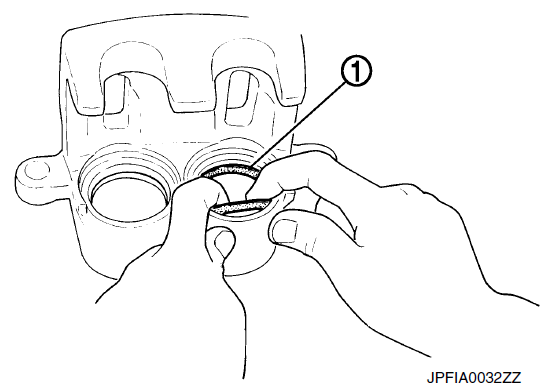

• 2. Нанесите резиновую смазку на уплотнения поршня (1) и установите их на корпус цилиндра.

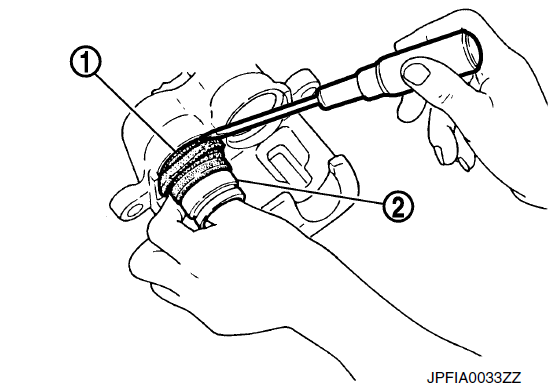

• 3. Нанесите резиновую смазку на поршневые накладки (1). Накройте торец поршня (2) накладкой поршня, а затем надежно установите выступ со стороны цилиндра на поршневой накладке в паз на корпусе цилиндра.

  ОСТОРОЖНО:

  Никогда не используйте поршневые колодки повторно.

• 4. Нанесите тормозную жидкость на поршни (1). Вручную вдавите поршень в корпус цилиндра и вдавите бортик поршня (2) со стороны поршня в канавку поршня.

  ОСТОРОЖНО:

  Равномерно нажимайте на поршни и меняйте силу нажатия, чтобы предотвратить трение внутренней стенки цилиндра.

• 5. Нанесите резиновую смазку на втулку и установите втулку на скользящий палец.
• 6. Нанесите резиновую смазку на скользящие пальцы и накладки и установите скользящие пальцы и накладки на вращающий элемент.
• 7. Установите корпус цилиндра на динамометрический элемент и затяните болты со скользящими штифтами с указанным моментом затяжки.

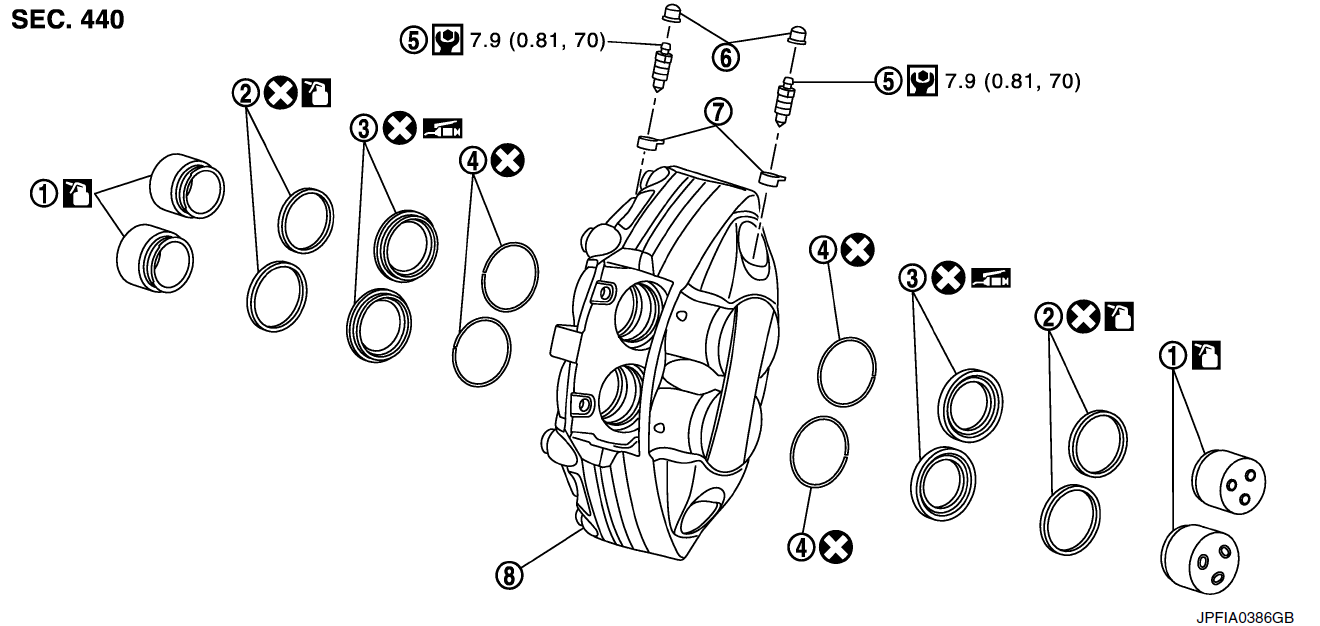

1. Поршень
2. Уплотнение поршня
3. Накладка поршня
4. Стопорное кольцо
5. Выпускной клапан
6. Крышка
7. Колпачок
8. Суппорт

• Изображение шприцевания: Нанесите резиновую смазку.
• Изображение маслёнки: Залейте тормозную жидкость.

Как снять передний суппорт 4 поршня INFINITI FX S51 ?

ВНИМАНИЕ:

Поскольку пыль, покрывающая передний тормоз, оказывает вредное воздействие на организм человека, ее необходимо удалять с помощью пылесборника. Никогда не раздувайте пыль с помощью пневматического пистолета.

ОСТОРОЖНО:

Никогда не нажимайте на педаль тормоза. При снятии тормозного шланга может разбрызгаться тормозная жидкость.

1. 1. Снимите шины с помощью электроинструмента.
2. 2. Закрепите дисковый привод с помощью колесных гаек.
3. 3. Слейте тормозную жидкость.

   ОСТОРОЖНО:

   Никогда не проливайте тормозную жидкость на дисковый ротор и суппорт.

4. 4. Открутите торцевую гайку гаечным ключом и отделите тормозную трубку от суппорта.

   ОСТОРОЖНО:

   • Накройте торцевой гаечный ключ тканью, чтобы не повредить суппорт.
   • Никогда не царапайте торцевую гайку и тормозную трубку.
   • Никогда резко не сгибайте, не перекручивайте и не вытягивайте тормозную трубку.
   • При отсоединении закрывайте открытый конец тормозной трубки, чтобы предотвратить попадание грязи.

5. 5. Выверните крепежные болты суппорта и снимите суппорт.

   ОСТОРОЖНО:

   Никогда не роняйте тормозные колодки и суппорт.

6. 6. Снимите тормозной диск.

   ОСТОРОЖНО:

   • Перед снятием дискового ротора нанесите соответствующие метки на ступицу колеса и подшипниковый узел, а также на дисковый ротор.
   • Никогда не роняйте дисковый ротор.

Как установить передний суппорт INFINITI FX S51 ?

ВНИМАНИЕ:

Поскольку пыль, покрывающая передний тормоз, оказывает вредное воздействие на организм человека, ее необходимо удалять с помощью пылесборника. Никогда не раздувайте пыль с помощью пневматического пистолета.

ОСТОРОЖНО:

Никогда не нажимайте на педаль тормоза. При снятии тормозного шланга и трубки может разбрызгаться тормозная жидкость.

1. Установите дисковый ротор.

   ОСТОРОЖНО:

   При повторном использовании дискового ротора совместите соответствующие отметки, сделанные при снятии.

2. Установите тормозной суппорт на автомобиль и затяните болты крепления суппорта с указанным моментом затяжки.

   ОСТОРОЖНО:

   Ни в коем случае не допускайте попадания смазки и влаги на монтажную поверхность суппорта, резьбу, крепежные болты и шайбы. Удалите остатки смазки и влаги.

3. Затяните накид-ную гайку с указанным моментом затяжки с помощью накидной гайки и динамометрического ключа.

   ОСТОРОЖНО:

   • Накройте кронштейн тканью, чтобы не повредить суппорт.
   • Ни в коем случае не поцарапайте гайку крепления и тормозную трубку.

4. Долейте новую тормозную жидкость и произведите стравливание воздуха. См. BR-13, "Прокачка тормозной системы".

   ОСТОРОЖНО:

   • Никогда не используйте повторно слитую тормозную жидкость.
   • Никогда не проливайте тормозную жидкость на дисковый ротор и суппорт.

5. Проверьте натяжение переднего дискового тормоза.

Как разобрать суппорт INFINITI FX S51 ?

• 1. Снимите тормозные колодки.

  ОСТОРОЖНО:

  Никогда не роняйте тормозные колодки, прокладки, штифты и зажимы тормозных колодок.

• 2. Снимите суппорт в сборе.

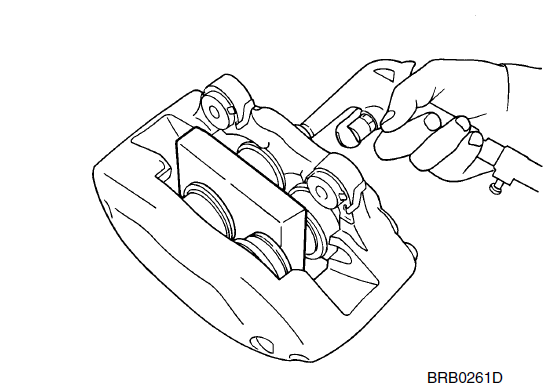

• 3. Установите деревянную колодку, как показано на рисунке, и выпустите воздух из отверстия для крепления соединительного болта, чтобы снять поршни, поршневые накладки и стопорные кольца.

  ОСТОРОЖНО:

  Никогда не допускайте попадания пальцев в поршни.

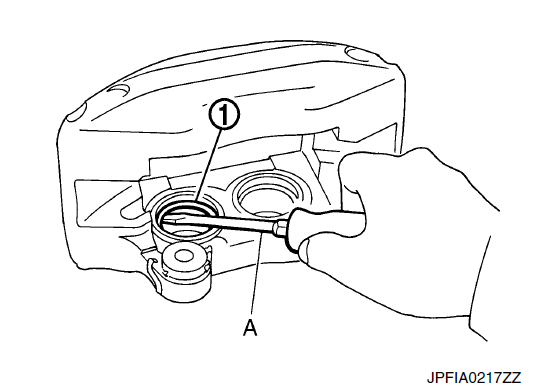

• 4. Снимите уплотнение поршня (1) с корпуса цилиндра с помощью подходящего инструмента (А).

  ОСТОРОЖНО:

  Будьте осторожны, чтобы не повредить внутреннюю стенку цилиндра.

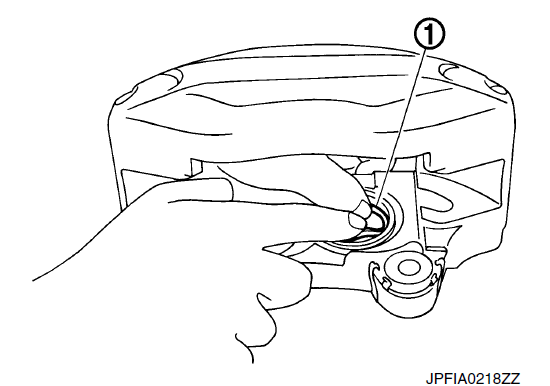

• 1. Нанесите тормозную жидкость на поршневые уплотнения (1) и установите их на суппорт.

  ОСТОРОЖНО:

  Никогда не используйте поршневые уплотнения повторно.

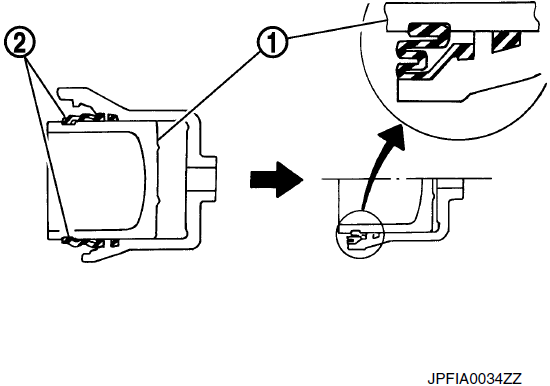

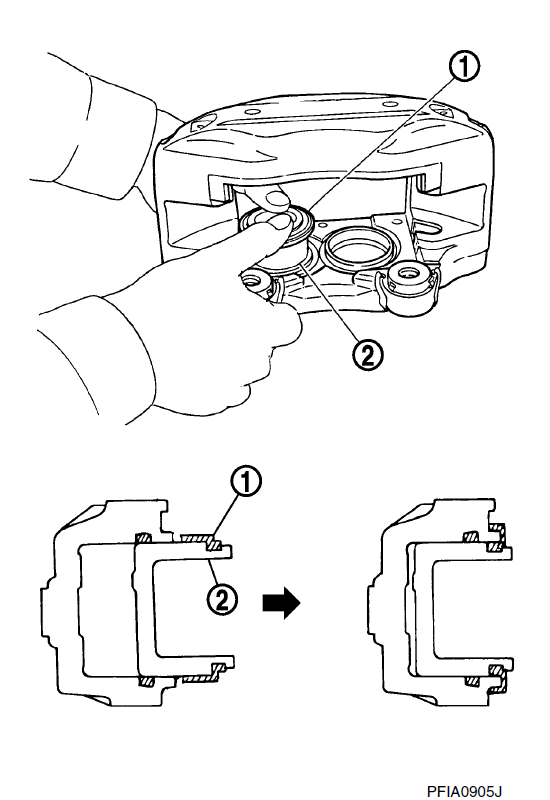

• 2. Нанесите резиновую смазку на поршневые накладки (1). Накройте торец поршня (2) поршневыми накладками, а затем надежно установите бортик суппорта на поршневой накладке в паз суппорта.

  ОСТОРОЖНО:

  Никогда не используйте поршневые колодки повторно.

• 3. Нанесите тормозную жидкость на поршень. Вставьте поршень в суппорт вручную и вдавите выступ со стороны крышки поршня в канавку поршня.

  ОСТОРОЖНО:

  Равномерно нажимайте на поршень и меняйте силу нажатия, чтобы предотвратить трение внутренней стенки суппорта.

• 4. Закрепите поршневой колпачок стопорным кольцом.

  ОСТОРОЖНО:

  • Убедитесь, что башмак надежно закреплен в пазу суппорта.
  • Никогда не используйте стопорное кольцо повторно.

• 5. Установите суппорт и затяните болты крепления суппорта с указанным моментом затяжки.
• 6. Установите тормозные колодки.

  ОСТОРОЖНО:

  Никогда не роняйте тормозные колодки, прокладки, штифты и зажимы тормозных колодок.

Проверьте внутреннюю стенку суппорта на наличие ржавчины, износа, трещин или повреждений. При обнаружении каких-либо неисправностей замените суппорт.

ОСТОРОЖНО:

Всегда проводите очистку новой тормозной жидкостью. Никогда не проводите очистку минеральными маслами, такими как бензин и легкие нефтепродукты.

Поршни:

Проверьте поверхность поршня на наличие ржавчины, износа, трещин или повреждений. При обнаружении каких-либо неисправностей замените поршень.

ОСТОРОЖНО:

Поверхность скольжения поршня покрыта гальваническим покрытием. Никогда не полируйте ее наждачной бумагой.
