Как поменять патрубки охлаждения на автомобиле INFINITI FX S51

Как заменить патрубки системы охлаждения ИНФИНИТИ FX S51

Целостные патрубки — гарантия стабильной работы системы охлаждения вашего INFINITI S51. Доверьте замену изношенных элементов профессионалам, чтобы предотвратить утечки антифриза, перегрев двигателя или внезапные поломки в дороге!

Замена патрубков системы охлаждения на INFINITI S51

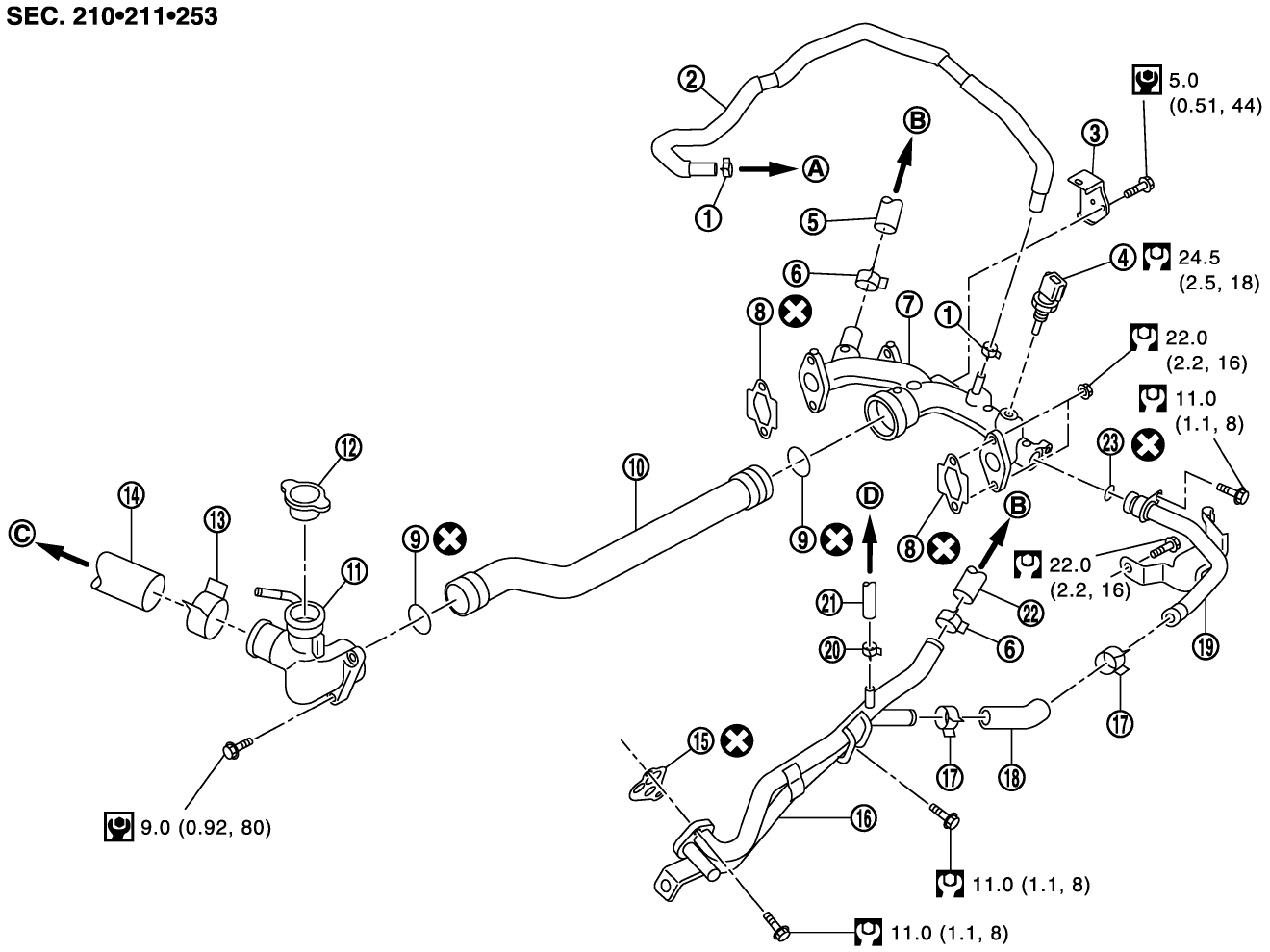

патрубки охлаждения схема infiniti fx s51
  1. Зажим
  2. Водяной шланг
  3. Крепление жгута проводов
  4. Отвод воды (сзади)
  5. Шланг отопителя
  6. Прокладка
  7. Шайба
  8. Датчик температуры охлаждающей жидкости двигателя
  9. Уплотнительное кольцо
  10. Патрубок для отвода воды
  11. Выход для воды (спереди)
  12. Крышка радиатора
  13. Зажим
  14. Шланг бачка-накопителя
  15. Зажим
  16. Шланг радиатора (верхний)
  17. Прокладка
  18. Патрубок
  19. Зажим
  20. Шланг
  21. Шланг
  22. Прокладка
  23. Трубка нагревателя
  24. Зажим
  25. Водяной шланг
  26. Водяной шланг для подачи воды
  27. Отводная труба для воды
  28. Уплотнительное кольцо
  29. Шланг нагревателя
  • A. К трубопроводу отвода воздуха
  • B. К сердечнику нагревателя
  • C. К накопительному баку
  • D. К радиатору
  • E. К масляному радиатору
  • F. К электрическому приводу управления дроссельной заслонкой

Как снять патрубки охлаждения двигателя INFINITI FX S51 ?

  • 1. Снимите крышку двигателя с помощью электроинструмента.
  • 2. Слейте охлаждающую жидкость из сливной пробки радиатора в нижней части радиатора.

    ОСТОРОЖНО:

    • Выполните этот шаг, когда двигатель не прогрет.
    • Не допускайте попадания охлаждающей жидкости двигателя на приводной ремень.
  • 3. Снимите крышку двигателя.
  • 4. Снимите бачок-накопитель.
  • 5. Снимите воздуховод и корпус воздухоочистителя в сборе.
  • 6. Снимите указатель уровня масла и направляющую.
  • 7. Снимите шланг радиатора (верхний) и шланг отопителя.
  • 8. Отсоедините жгут проводов двигателя, сняв их кронштейн с водовыпускного отверстия (сзади).
  • 9. При необходимости снимите датчик температуры охлаждающей жидкости двигателя.

    ОСТОРОЖНО:

    • Будьте осторожны, чтобы не повредить датчик температуры охлаждающей жидкости двигателя.
  • 10. Снимите патрубок нагревателя, отводной патрубок для воды и отводной патрубок для отвода воды.
  • 11. При необходимости снимите водовыпускной патрубок (сзади).

Как установить патрубки охлаждения двигателя INFINITIFX S51 ?

Обратите внимание на следующее и устанавливайте в порядке, обратном снятию.

ОСТОРОЖНО:

Не используйте уплотнительные кольца повторно.

  • Надежно вставьте каждый шланг и установите хомут в таком положении, чтобы он не касался выступа трубы.
  • При вставке водовыпускного патрубка и обходного патрубка в водовыпускное отверстие нанесите нейтральное моющее средство на уплотнительное кольцо.

ОСТОРОЖНО:

При монтаже водовыпускного патрубка и перепускной трубы для воды ни в коем случае не допускайте защемления уплотнительных колец (сзади).
