Замена переднего амортизатора INFINITI FX S51

Замена переднего амортизатора INFINITI FX S51

Стоимость работ:
1 950

Запчасти и расходники.

Наименование Производитель Номер Стоимость
Амортизатор передний правый Infiniti FX35 / FX37 / QX70 (S51) NISSAN (GLOBAL) E61101CB1D 16 780 руб.
Амортизатор передний левый Infiniti - E61AA1CB1D NISSAN (GLOBAL) E61AA1CB1D 15 070 руб.

Как поменять амортизатор на автомобиле INFINITI FX S51

Как заменить передний амортизатор ИНФИНИТИ FX S51

Исправные амортизаторы — основа комфортной езды и безопасного управления вашим INFINITI S51. При замене мастера тщательно проверяют состояние опорных подшипников, пружин, сайлент-блоков и рычагов подвески. Это позволяет выявить скрытые дефекты и предотвратить повторные обращения. После установки проводим компьютерную регулировку развала-схождения, чтобы сохранить точную управляемость и равномерный износ шин.

Замена переднего амортизатора

передний амортизатор схема infiniti fx s51
  1. Накладка
  2. Кузов автомобиля
  3. Уплотнитель крепления
  4. Кронштейн крепления амортизатора - опорный подшипник
  5. Пыльник
  6. Уплотнительное кольцо
  7. Пружина
  8. Передний амортизатор

Как снять передний амортизатор INFINITI FX S51 ?

  1. Снимите шины с помощью электроинструмента.
  2. Снимите колесный датчик и разъем жгута проводов с амортизатора.

    ВНИМАНИЕ:

    Никогда не тяните за жгут проводов колесного датчика.

  3. Снимите кронштейн тормозного шланга.
  4. Снимите амортизатор с поперечной тяги с помощью электроинструмента.
  5. Отделите верхнюю тягу от поворотного кулака.
  6. Открутите гайки крепления кронштейна амортизатора и снимите амортизатор в сборе.

    ПРИМЕЧАНИЕ:

    Если снятие амортизатора затруднено, ослабьте болты крепления верхней тяги (со стороны автомобиля).

Как поставить-установить передний амортизатор INFINITI FX S51 ?

Устанавливайте в порядке, обратном снятию.

  • Никогда не стучите молотком или аналогичным предметом по крышке шарового шарнира шатуна стабилизатора, вставляя шатун стабилизатора в поперечную тягу.
  • Выполните окончательную затяжку болтов и гаек с нижней стороны амортизатора (резиновой втулки) при порожних шинах на ровном грунте.

Как разобрать стойку INIFINITI FX II (S51) ?

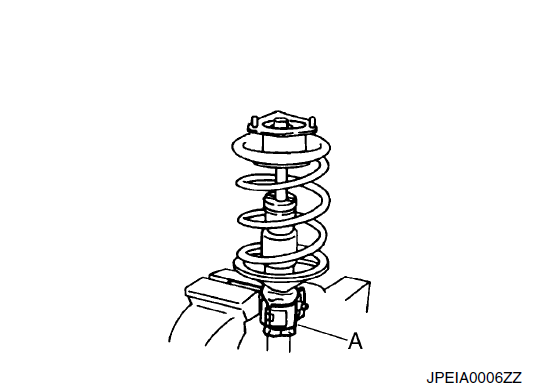

  • 1. Установите крепление амортизатора (A) [SST: ST35652000 ( –)] на амортизатор и закрепите его в тисках.

    ВНИМАНИЕ:

    При установке крепления амортизатора на амортизатор удара оберните амортизатор специальной тканью, чтобы защитить его от повреждений.

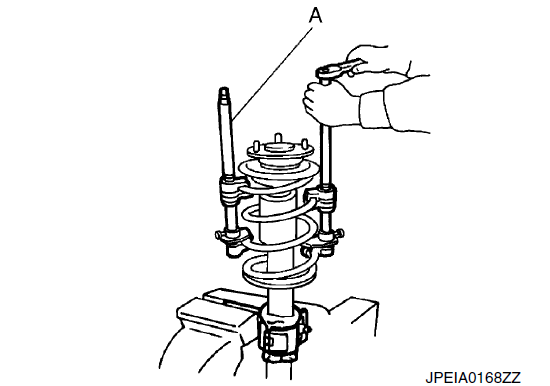

  • 2. Используя пружинный компрессор (A) (инструмент для коммерческого обслуживания), сожмите спиральную пружину между резиновым седлом и амортизатором до тех пор, пока спиральная пружина с пружинным компрессором не освободится.

    ВНИМАНИЕ:

    Убедитесь, что пружинный компрессор надежно закреплен спиральной пружиной. Сожмите спиральную пружину.

  • 3. Убедитесь, что спиральная пружина с пружинным компрессором между резиновым седлом и амортизатором свободна. Затем снимите контргайку штока поршня, закрепив наконечник штока поршня таким образом, чтобы шток поршня не проворачивался.
  • 4. Снимите с амортизатора монтажное уплотнение, кронштейн крепления амортизатора, резиновое сиденье, окованный бампер.
  • 5. После снятия спиральной пружины с помощью пружинного компрессора (коммерческого сервисного инструмента) постепенно отпустите пружинный компрессор (зажим).

    ВНИМАНИЕ:

    Ослабьте фиксатор, следя за тем, чтобы положение крепления спиральной пружины не менялось.

  • 6. Снимите крепление амортизатора [SST: ST35652000 ( – )] с амортизатора.

Как собрать стойку INIFINITI FX II (S51) ?

  • 1. Установите крепление амортизатора [SST: ST35652000 ( – )] на амортизатор и закрепите его в тисках.

    ВНИМАНИЕ:

    При установке крепления амортизатора на амортизатор удара оберните амортизатор специальной тканью, чтобы защитить его от повреждений.

  • 2. Сожмите спиральную пружину с помощью пружинного компрессора (инструмент для коммерческого обслуживания) и установите его на амортизатор.

ВНИМАНИЕ:

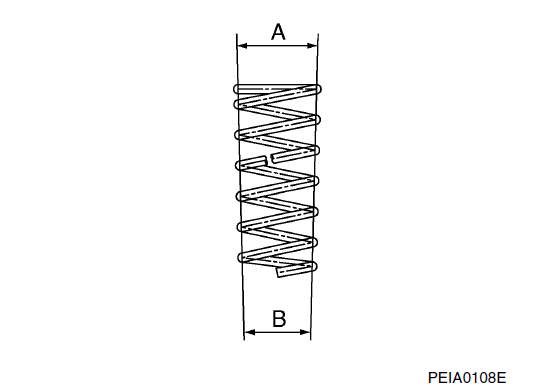

  • Устанавливайте так, чтобы сторона большого диаметра (A) была обращена вверх, а сторона малого диаметра (B) - вниз.
  • Убедитесь, что пружинный зажим надежно закреплен на спиралях пружины.
  • Сожмите пружину.
  • 3. Установите монтажный кронштейн амортизатора и резиновое сиденье.

    ВНИМАНИЕ:

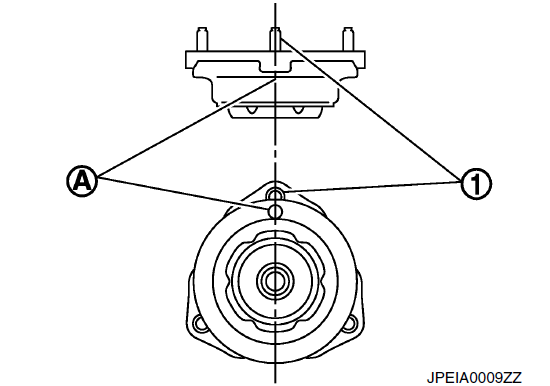

    При сборке совместите отметку краски (A) с положением болта-шпильки (1).

  • 4. Смочите бампер мыльным раствором.

    ВНИМАНИЕ:

    Никогда не используйте машинное масло.

  • 5. Вставьте связанный бампер в монтажный кронштейн амортизатора, а затем установите его на амортизатор вместе с резиновым сиденьем.
    • Установите монтажный кронштейн амортизатора, как показано на рисунке.

      Угол наклона (а) : 30,0°

    • Убедитесь, что нижний конец спиральной пружины (С) расположен в нижнем гнезде пружины амортизатора.

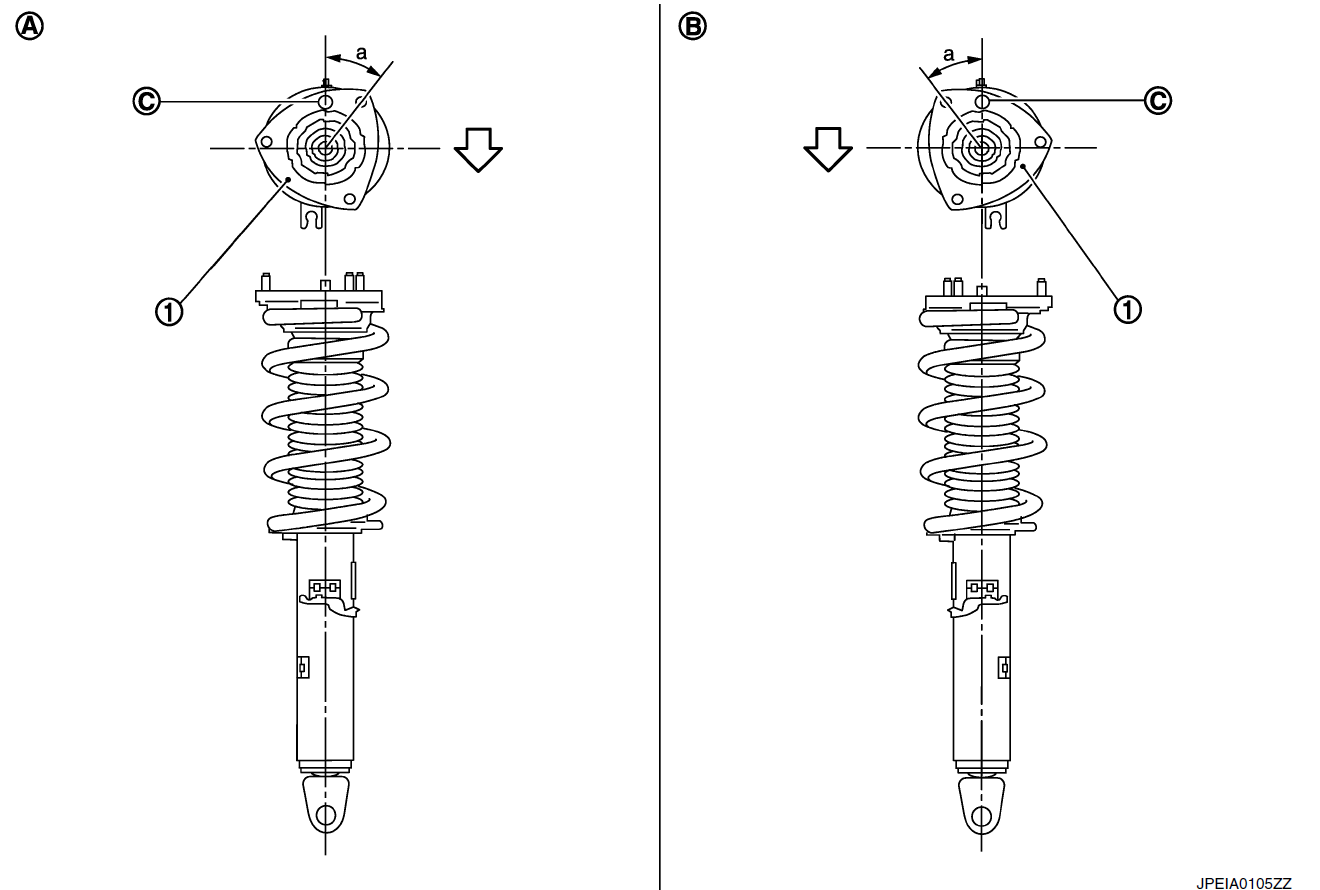

передний стойка амортизатора схема infiniti fx s51
  • 1. Монтажный кронштейн амортизатора
  • A: правая сторона
  • B: левая сторона
  • C: нижнее конечное положение спиральной пружины
  • Изображение стрелки: передняя часть автомобиля
  • 6. Закрепите наконечник поршневого штока так, чтобы он не проворачивался, затем затяните контргайку поршневого штока с заданным моментом затяжки.
  • 7. Постепенно освободите пружинный компрессор (коммерческий сервисный инструмент) и снимите спиральную пружину.

    ВНИМАНИЕ:

    Ослабьте фиксатор, следя за тем, чтобы положение крепления спиральной пружины не менялось.

  • 8. Снимите крепление амортизатора [SST: ST35652000 ( – )] с амортизатора.
  • 9. Установите монтажное уплотнение на кронштейн крепления амортизатора.
