Радиатор кондиционера замена INFINITI G

Стоимость работ:
4 390

Запчасти и расходники

Наименование Производитель Номер Стоимость
Радиатор кондиционера / охлаждения в сборе с датчиком Infiniti V36 NISSAN (GLOBAL) 21460JK90B 81 390 руб.

Как поменять радиатор кондицинера на автомобиле INFINITI G?

Замена радиатора кондиционера ИНФИНИТИ G

Система кондиционирования вашего INFINITI G перестала охлаждать салон с прежней эффективностью? Компрессор работает, но холодный воздух не поступает? Причиной может быть повреждение или засорение радиатора кондиционера (конденсора), который отвечает за охлаждение и конденсацию хладагента. Нарушение его работы не только снижает комфорт в салоне, но и создает повышенную нагрузку на компрессор, что может привести к дорогостоящему ремонту всей системы.

Основные симптомы, указывающие на необходимость замены радиатора:

  • Утечка хладагента, видимые следы масла на поверхности конденсора или в местах соединений.
  • Снижение эффективности охлаждения салона, особенно в жаркую погоду.
  • Механические повреждения: вмятины, погнутые ребра, пробоины трубок.
  • Засорение сот насекомыми, пухом и грязью, препятствующее нормальному теплообмену.
  • Повышенное давление в системе, диагностируемое по манометрам (признак забитого конденсора).
  • Включение аварийного отключения компрессора из-за превышения давления.

Процедура замены включает:

  1. Диагностика: Проверка давления в системе, выявление мест утечек с помощью течеискателя, компьютерная диагностика блока управления климат-контролем.
  2. Подготовка: Полное удаление хладагента из системы с помощью профессионального заправочного оборудования с соблюдением экологических норм.
  3. Демонтаж: Снятие переднего бампера или его части для обеспечения доступа. Демонтаж основного радиатора охлаждения (при необходимости для удобства доступа). Отсоединение трубок высокого и низкого давления от конденсора с заглушкой отверстий для предотвращения попадания влаги и грязи. Снятие крепежных элементов и извлечение поврежденного конденсора.
  4. Подготовка к установке: Тщательная очистка посадочного места. Установка нового осушителя (ресивера-осушителя) – обязательная процедура при любой разгерметизации системы.
  5. Установка нового конденсора: Монтаж нового радиатора кондиционера. Подключение трубок с обязательной заменой уплотнительных колец. Затяжка соединений с соблюдением рекомендованного момента.
  6. Сборка: Установка на место основного радиатора охлаждения, переднего бампера и всех снятых элементов.
  7. Вакуумирование и заправка: Создание вакуума в системе для удаления влаги и воздуха. Заправка системы строго определенным количеством хладагента и масла согласно спецификациям производителя.
  8. Контроль и тестирование: Проверка герметичности всех соединений. Контроль давления в системе и температуры воздуха на выходе из дефлекторов. Тестовый заезд с проверкой работы кондиционера на всех режимах.

Техническое примечание:

Конденсор (радиатор кондиционера) на INFINITI G расположен перед основным радиатором охлаждения двигателя и наиболее подвержен механическим повреждениям от камней, насекомых и дорожного мусора. Оригинальные номера конденсора для моделей INFINITI G: 8200241088, 6001550660, 8200090213 . Конструктивно он представляет собой алюминиевый теплообменник с тонкостенными трубками и ребрами охлаждения, которые легко повреждаются и забиваются. При замене критически важно соблюдать чистоту системы – попадание даже незначительных загрязнений может вывести из строя компрессор и другие компоненты. Также обязательна замена осушителя (ресивера-осушителя) и заправка системы строго определенным объемом масла и хладагента.

Замена радиатора кондиционера (конденсора) на автомобиле INFINITI G – восстановление эффективной работы системы климат-контроля

Неисправный или засоренный радиатор кондиционера не только лишает вас комфорта в жаркую погоду, но и создает риск серьезной поломки всей системы климат-контроля вашего INFINITI G. Своевременная замена конденсора с соблюдением всех технологических требований – это инвестиция в надежную работу кондиционера и ваш комфорт.

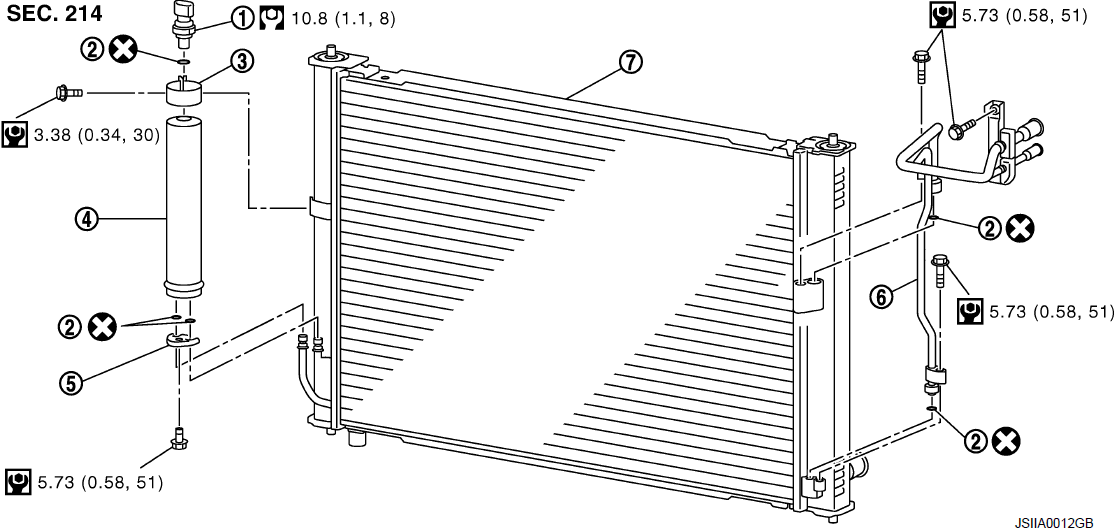

радиатор двс двигателя схема установки инфинити infiniti G
  1. Датчик давления хладагента
  2. Уплотнительное кольцо
  3. Кронштейн резервуара для жидкости
  4. Резервуар для жидкости
  5. Кронштейн
  6. Патрубок конденсатора в сборе
  7. Радиатор и конденсатор в сборе

Как cнять радиатор кондиционера INFINITI G ?

  • 1. Используйте устройство для сбора хладагента (для HFC-134a) для слива хладагента.
  • 2. Снимите радиатор и конденсатор в сборе.

ВНИМАНИЕ!

Будьте осторожны, чтобы не повредить внутреннюю поверхность радиатора и конденсатора в сборе

Как установить радиатор кондиционера INFINITI G ?

Обратите внимание на следующие элементы, а затем установите их в порядке, обратном снятию.

ВНИМАНИЕ!

Будьте осторожны, чтобы не повредить внутреннюю поверхность радиатора и конденсатора в сборе

  • Замените уплотнительные кольца на новые. Затем при монтаже смажьте их компрессорным маслом.
  • Трубопроводное соединение с внутренней стороны тонкое и легко деформируется. Медленно вставьте трубопровод с наружной стороны прямо в осевом направлении.
  • Надежно вставьте трубопровод до тех пор, пока не раздастся щелчок.
  • После завершения подсоединения трубопровода потяните за трубопровод с наружной стороны вручную, чтобы убедиться, что соединение не ослабло.
  • При заправке хладагента проверьте, нет ли утечек.

Как отсоединить патрубки радиатора кондиционера INFINITI G ?

  • 1. Используйте устройство для сбора хладагента (для HFC-134a) для слива хладагента.
  • 2. Снимите переднюю панель в сборе.
  • 3. Снимите корпус воздухоочистителя LH и воздуховод LH.

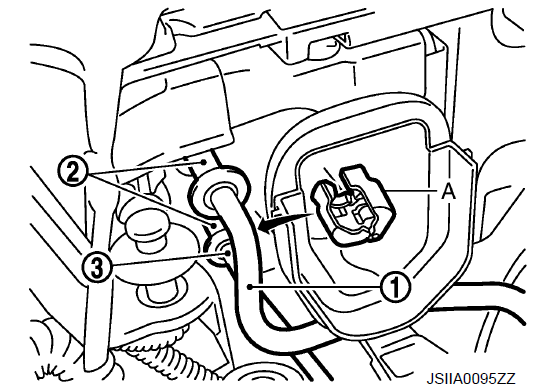

  • 4. Отсоедините одним касанием соединение между гибким шлангом высокого давления (1) и трубой конденсатора в сборе (2) с помощью разъединителя (A) (SST: J-45815).

    ВНИМАНИЕ!

    Закройте или оберните место соединения трубопроводов кондиционера подходящим материалом, например виниловой лентой, чтобы избежать проникновения воздуха.

  • 5. Отсоедините одним касанием соединения между трубой высокого давления 1 (3) и трубой конденсатора в сборе с разъединителем (SST: J-45815).

    ВНИМАНИЕ!

    Закройте или оберните место соединения трубопроводов кондиционера подходящим материалом, например виниловой лентой, чтобы избежать проникновения воздуха.

радиатор кондиционера как отсоединить инфинити infiniti G
  • 6. Выверните крепежный болт (А) из узла труб конденсатора (1).
радиатор кондиционера как отсоединить инфинити infiniti G

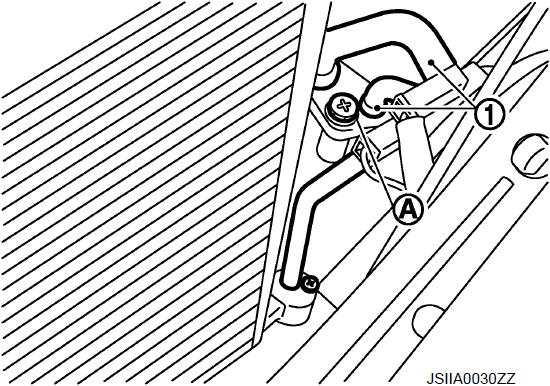

  • 7. Выверните крепежный болт (А) из узла труб конденсатора (1).
  • 8. Снимите трубу конденсатора в сборе с автомобиля.
радиатор кондиционера как отсоединить инфинити infiniti G

Как отсоединить патрубки радиатора кондиционера INFINITI G ?

Обратите внимание на следующие элементы, а затем установите их в порядке, обратном снятию.

ВНИМАНИЕ!

  • Замените уплотнительные кольца на новые. Затем при монтаже смажьте их компрессорным маслом.
  • Трубопроводное соединение с внутренней стороны тонкое и легко деформируется. Медленно вставьте трубопровод с наружной стороны прямо в осевом направлении.
  • Надежно вставьте трубопровод до тех пор, пока не раздастся щелчок.
  • После завершения подсоединения трубопровода потяните за трубопровод с наружной стороны рукой, чтобы убедиться, что соединение не ослабло.
  • При заправке хладагента проверьте, нет ли утечек.

РЕЗЕРВУАР ДЛЯ ЖИДКОСТИ: снятие и установка

  • 1. Используйте устройство для сбора хладагента (для HFC-134a) для слива хладагента.
  • 2. Снимите переднюю решетку.
  • 3. Очистите резервуар для жидкости и прилегающую к нему территорию. Затем удалите пыль и ржавчину из резервуара для жидкости.

    ВНИМАНИЕ!

    Обязательно тщательно проводите очистку.

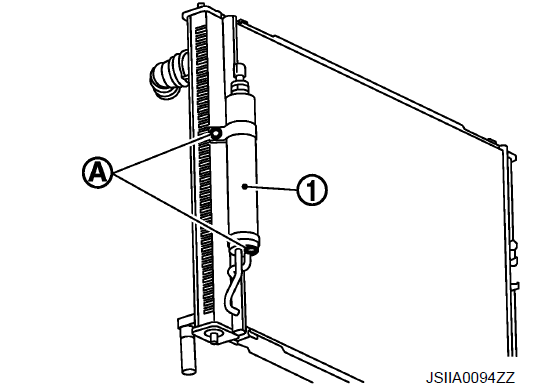

  • 4. Выверните крепежные болты (A) из резервуара для жидкости (1).
  • 5. Снимите резервуар для жидкости с радиатора и конденсатора в сборе.
радиатор кондиционера как отсоединить инфинити infiniti G

Как отсоединить патрубки радиатора кондиционера INFINITI G ?

Обратите внимание на следующие элементы, а затем установите их в порядке, обратном снятию.

ВНИМАНИЕ!

  • Установите резервуар для жидкости, а затем установите кронштейн резервуара для жидкости на конденсатор.
  • Убедитесь, что кронштейн резервуара для жидкости надежно закреплен на выступе конденсатора. (Убедитесь, что кронштейн бака для жидкости не перемещается ниже центра бака для жидкости.)
  • Замените уплотнительные кольца на трубопроводах кондиционера на новые. Затем при установке смажьте их компрессорным маслом.
  • Проверьте, нет ли утечек при заправке хладагента.

ДАТЧИК ДАВЛЕНИЯ ХЛАДАГЕНТА: Снятие и установка

Как отсоединить датчик давления хладагента INFINITI G ?

  • 1. Снимите резервуар для жидкости.
  • 2. Закрепите резервуар для жидкости (1) с помощью тисков (A). Снимите датчик давления хладагента (2) с помощью гаечного ключа (B).

    ВНИМАНИЕ!

    Будьте осторожны, чтобы не повредить резервуар для жидкости.

радиатор кондиционера как отсоединить инфинити infiniti G

Как подсоединить датчик давления хладагента INFINITI G ?

Обратите внимание на следующие элементы, а затем установите их в порядке, обратном снятию.

ВНИМАНИЕ!

  • При установке нанесите компрессорное масло на уплотнительное кольцо датчика давления хладагента.
  • При заправке хладагента проверьте, нет ли утечек.
