Замена задних колодок на автомобиле INFINITI Q50
Замена задних тормозных колодок ИНФИНИТИ Q50
Появился характерный скрип или металлический скрежет при торможении? Заметили увеличение тормозного пути или индикатор износа тормозных колодок на приборной панели? Снижение уровня тормозной жидкости в бачке стало более заметным? Своевременная замена задних тормозных колодок – это не только вопрос комфорта, но и ключевой элемент безопасности. Изношенные колодки увеличивают нагрузку на тормозные диски и снижают эффективность всей системы.
Основные симптомы износа задних тормозных колодок:
- Срабатывание датчика износа и появление предупреждающего сообщения на дисплее
- Постоянный высокочастотный скрип или металлический скрежет при торможении
- Визуально малая толщина фрикционного слоя на колодках (менее 3-4 мм)
- Снижение эффективности торможения, увеличение пути до полной остановки
- Сильная запыленность колесных дисков черной тормозной пылью
Процедура замены включает:
- Активацию сервисного режима электронного стояночного тормоза через сканер
- Демонтаж задних колес и визуальный осмотр состояния тормозных дисков
- Отсоединение датчика износа тормозных колодок (при его наличии)
- Снятие тормозного суппорта и его аккуратную фиксацию, чтобы не повредить тормозной шланг
- Извлечение изношенных колодок и противоскрипных пластин
- Очистку и визуальную диагностику суппорта, направляющих пальцев и пыльников
- Смазку направляющих суппорта и тыльных сторон новых противоскрипных пластин специальной высокотемпературной смазкой
- Установку новых оригинальных тормозных колодок
- Монтаж суппорта на место и затяжку всех крепежных элементов с регламентным моментом
- Деактивацию сервисного режима и калибровку EPB
- Проверку уровня тормозной жидкости
- Контрольную проверку работы тормозной системы
Задние тормоза INFINITI Q50 оснащены электронным стояночным тормозом (EPB). Замена колодок требует корректного перевода системы в сервисный режим с помощью диагностического оборудования, а не принудительного механического отвода поршня суппорта. Это ключевое отличие от процедуры на автомобилях с традиционным «ручником».
Замена задних тормозных колодок INFINITI Q50 – обеспечение эффективного и безопасного торможения

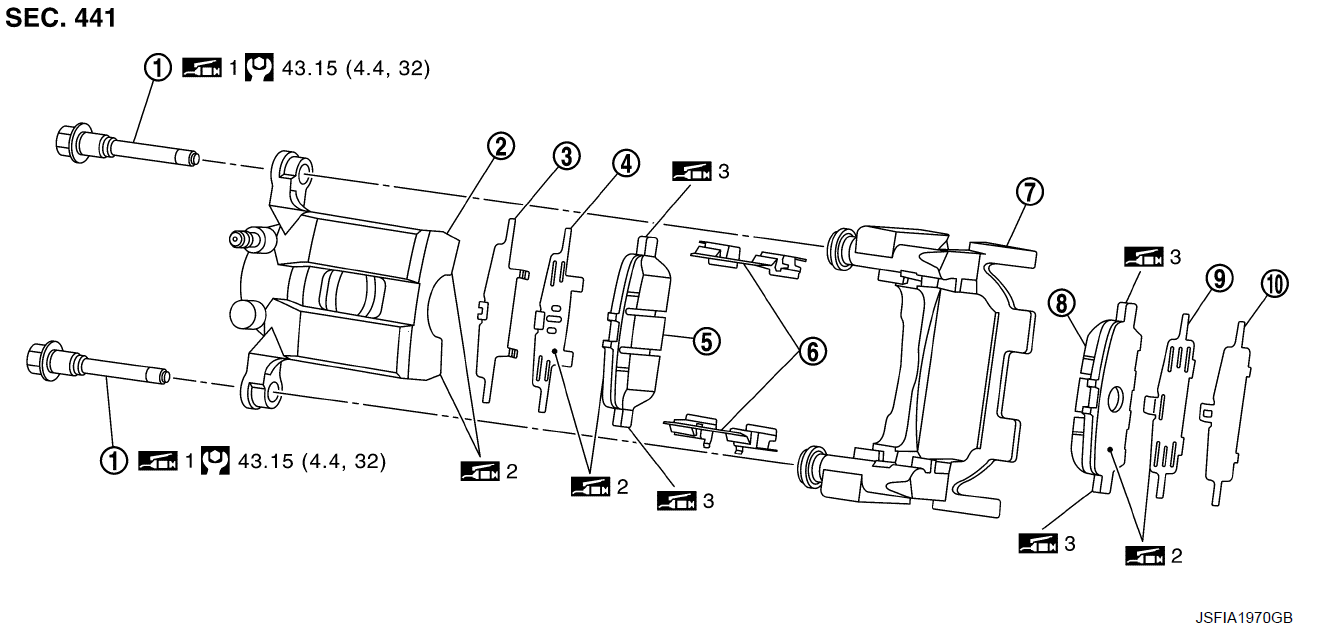

Задний суппорт 1 поршневого типа
- Болт со скользящим штифтом
- Корпус цилиндра
- Крышка внутренней колодки
- Внутренняя колодка
- Внутренняя колодка (с датчиком износа колодки)
- Фиксатор колодки
- Элемент крутящего момента
- Наружная прокладка
- Наружная прокладка
- Изображение со шприцеванием 1: Нанесите резиновую смазку.
- Изображение со шприцеванием 2: Нанесите смазку MOLYKOTE® AS880N или смазку на силиконовой основе.
- Изображение со шприцеванием 3: Нанесите смазку MOLYKOTE® 7439 или аналогичную.
Как снять задние колодки INFINITI Q50 ?
ВНИМАНИЕ:
Поскольку пыль, покрывающая задний тормоз, оказывает вредное воздействие на организм человека, ее необходимо удалять с помощью пылесборника. Никогда не раздувайте пыль с помощью пневматического пистолета.
ОСТОРОЖНО:
- Никогда не нажимайте на педаль тормоза при снятии тормозных колодок или корпуса цилиндра, так как поршень может выскочить.
- Никогда не проливайте тормозную жидкость на дисковый привод.
- 1. Снимите колеса.

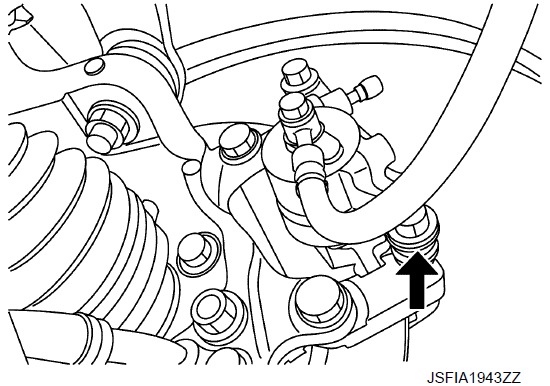

- 2. Выверните верхний болт скользящей шпильки.
- 3. Закрепите корпус цилиндра проволокой, чтобы тормозной шланг не растягивался. Снимите тормозные колодки, колодки, пластины колодки и фиксаторы накладок с тормозного диска.
- 4. Снимите тормозные колодки, прокладки, крышки прокладок и фиксаторы колодок с элемента управления крутящим моментом.
ОСТОРОЖНО:
- Ни в коем случае не деформируйте фиксаторы тормозных колодок при их снятии.
- Ни в коем случае не повредите накладку поршня.
- Ни в коем случае не роняйте тормозную колодку, колодки и крышку накладок.
- Запомните каждое положение снятых тормозных колодок.
Как поменять задние колодки INFINITI Q50 ?
ОСТОРОЖНО:
Поскольку пыль, покрывающая передние и задние тормоза, оказывает вредное воздействие на организм человека, ее необходимо удалять с помощью пылесборника. Никогда не разбрызгивайте пыль с помощью пневматического пистолета.
ОСТОРОЖНО:
- Никогда не нажимайте на педаль тормоза при снятии тормозных колодок, так как поршень может выскочить.
- Если тормозная жидкость или смазка прилипли к тормозному суппорту в сборе и дисковому ротору, быстро сотрите их.

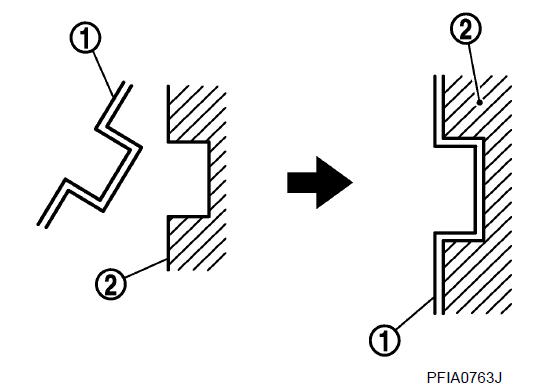

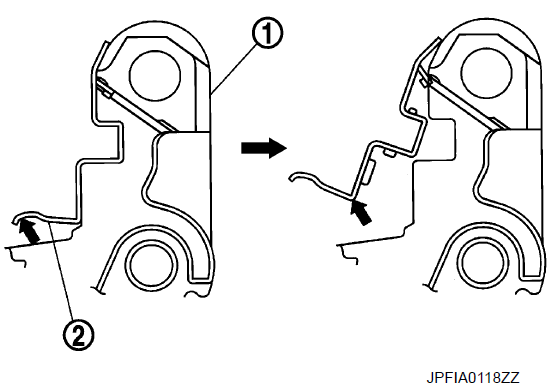

- 1. Установите в пазы фиксатор 2, если фиксаторы накладок 1 были сняты.
ОСТОРОЖНО:
- Надежно закрепите фиксаторы накладок, чтобы они не отрывались от вращающего элемента.
- Никогда не деформируйте фиксаторы накладок.

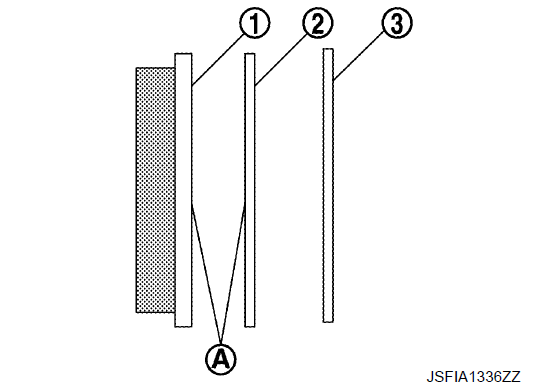

- 2. Нанесите смазку MOLYKOTE® AS880N или смазку на силиконовой основе на соответствующие поверхности A между тормозной колодкой 1 и противоскрипной пластиной 2 и установите ее крышку 3 на тормозную колодку.
ОСТОРОЖНО:
- При замене тормозной колодки всегда устанавливайте на место прокладки и их крышки.

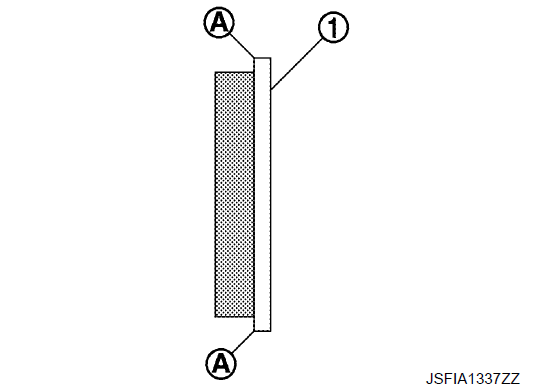

- 3. Нанесите MOLYKOTE® 7439 или аналогичный состав на соответствующие поверхности между тормозной колодкой 1 и фиксатором колодки и установите тормозную колодку в суппорт.

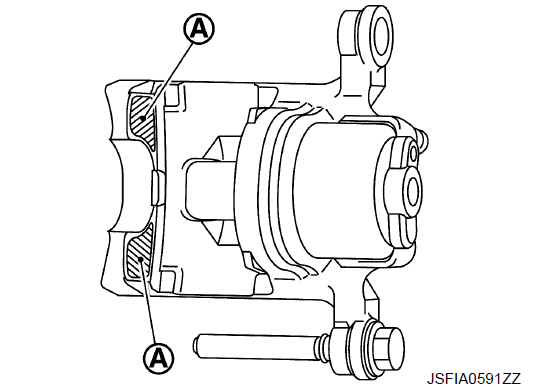

- 4. Нанесите смазку MOLYKOTE® AS880N или смазку на силиконовой основе на защёлки корпуса цилиндра.
- 5. Установите корпус цилиндра на элемент регулировки крутящего момента.
ОСТОРОЖНО:
- Ни в коем случае не повреждайте крышку поршня.
- При замене тормозной колодки на новую проверьте уровень тормозной жидкости в бачке-накопителе, так как при вдавливании поршня тормозная жидкость возвращается в бачок-накопитель.
ПРИМЕЧАНИЕ:
Используйте специальный инструмент, чтобы легко надавить на поршень.
- 6. Смажьте резиновой смазкой болт скользящей шпильки, установите верхний болт скользящей шпильки и затяните его с указанным моментом затяжки.
- 7. Несколько раз нажмите на педаль тормоза, чтобы убедиться в отсутствии тяги заднего дискового тормоза.
- 8. Установите колеса.

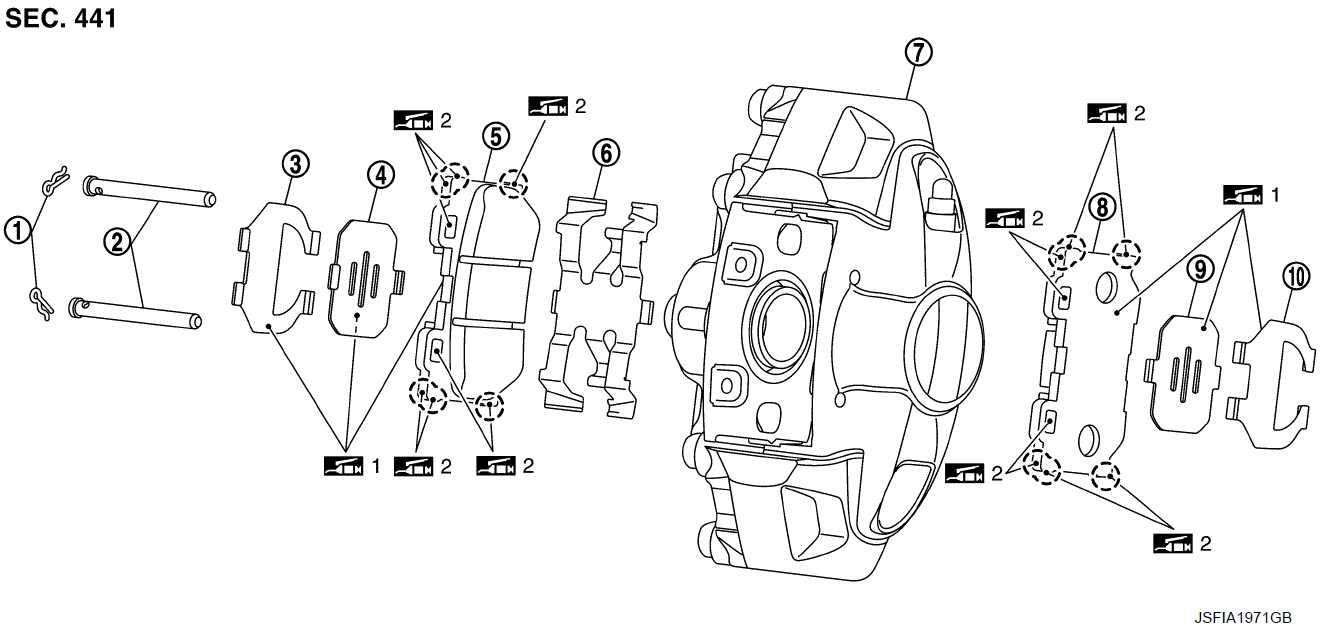

Задний суппорт 2 поршневого типа
- Штифт
- Скоба тормозного суппорта
- Крышка противоскрипной пластины
- Внутренняя противоскрипная пластина
- Внутренняя тормозная колодка (с датчиком износа колодки)
- Фиксатор
- Тормозной суппорт
- Наружная тормозная колодка
- Наружная прокладка
- Крышка внешней колодки
- Изображение со шприцеванием 1: Нанесите смазку MOLYKOTE® AS880N или смазку на силиконовой основе.
- Изображение со шприцеванием 2: Нанесите смазку MOLYKOTE® 7439 или аналогичную.
Как снять задние колодки INFINITI Q50 ?
- 1. Снимите колеса.

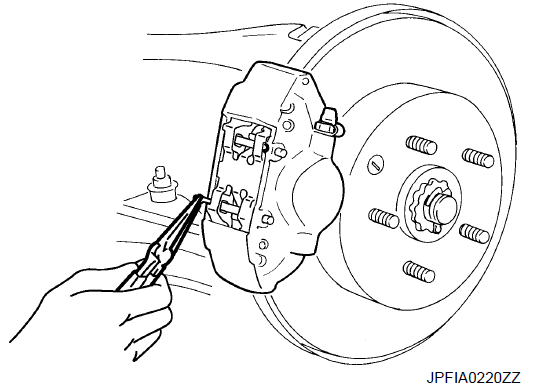

- 2. Снимите зажимы со штифтов колодок.

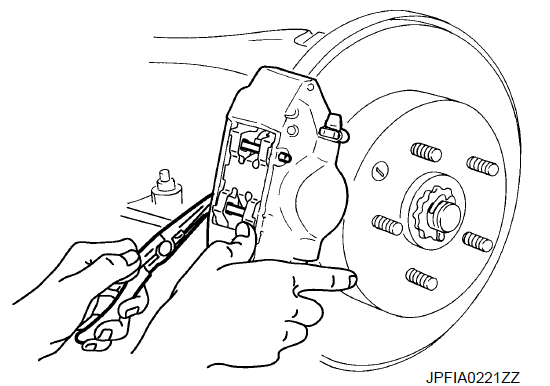

- 3. Снимите штифты противоскрипные накладки, удерживая поперечную пружину нажатой, затем снимите поперечную пружину с суппорта.

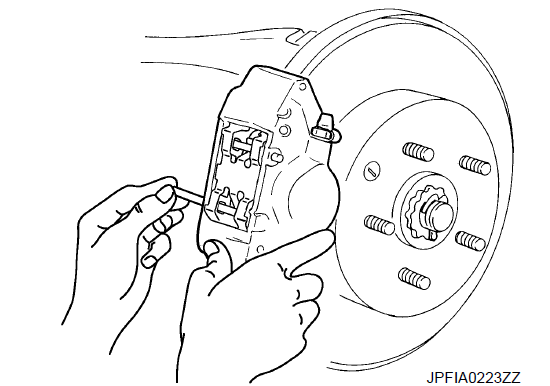

- 4. С помощью плоскогубцев снимите тормозные колодки, колодки и крышки накладок с суппорта.
ОСТОРОЖНО:
- Ни в коем случае не повредите крышку поршня.
- Никогда не роняйте тормозную колодку, колодки и крышку кожуха.
- Запомните каждое положение снятых тормозных колодок.
Как поменять задние колодки INFINITI Q50 ?
ВНИМАНИЕ:
Поскольку пыль, покрывающая задний тормоз, оказывает вредное воздействие на организм человека, ее необходимо удалять с помощью пылесборника. Никогда не раздувайте пыль с помощью пневматического пистолета.
ОСТОРОЖНО:
- Никогда не нажимайте на педаль тормоза при снятии тормозных колодок, так как поршень может выскочить.
- Никогда не проливайте тормозную жидкость на дисковый ротор и суппорт.

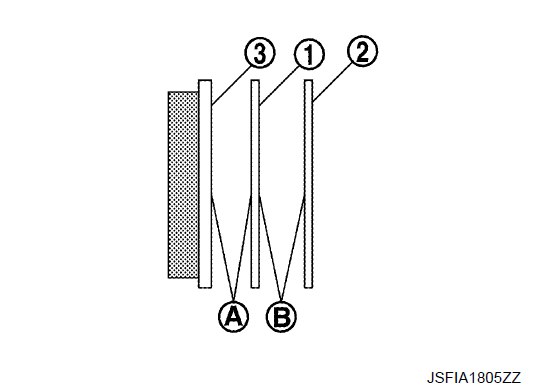

- Нанесите смазку MOLYKOTE® AS880N или смазку на силиконовой основе на соответствующие поверхности A между тормозной колодкой 3 и прокладкой 1, на соответствующие поверхности B между прокладкой и крышкой прокладки 2 и установите прокладку и крышку прокладки на тормозную колодку.
ВНИМАНИЕ:
При замене тормозной колодки всегда устанавливайте на место прокладки и их крышки.

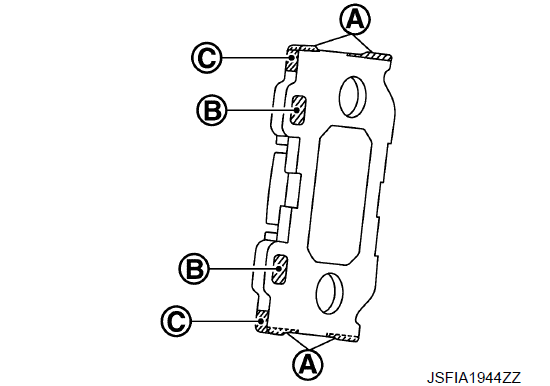

- 2. Нанесите MOLYKOTE® 7439 или аналогичный материал на следующие соответствующие
поверхности:
- A: Между тормозной колодкой и суппортом.
- B: Между тормозной колодкой и штифтом колодки.
- C: Между тормозной колодкой и поперечной пружиной.
- 3. Установите тормозные колодки на суппорт.
ВНИМАНИЕ:
Никогда не повреждайте поршневой колпачок.
При замене тормозной колодки на новую проверьте уровень тормозной жидкости в бачке-накопителе, поскольку при вдавливании поршня тормозная жидкость возвращается в бачок главного цилиндра.
ПРИМЕЧАНИЕ:
Используйте специальный инструмент, чтобы легко надавить на поршень.
- 4. Установите верхний штифт тормозной колодки с внутренней стороны, затем плотно установите на внешнюю сторону через отверстие в верхней части тормозной колодки.
- 5. Наденьте верхнюю часть поперечной пружины на верхний штифт накладки, вдавите поперечную пружину, установите нижний штифт накладки с внутренней стороны на внешнюю и закрепите поперечную пружину.
- 6. Установите зажимы на штифты накладки.
ВНИМАНИЕ:
Если фиксатор закреплен не до конца, во время движения автомобиля может выпасть штифт тормозной колодки.
- 7. Несколько раз нажмите на педаль тормоза, чтобы убедиться в отсутствии тяги заднего дискового тормоза.
- 8. Установите колеса.
