Герметизация поддона двигателя INFINITI QX50

Стоимость работ:
2 650

Запчасти и расходники

Наименование Производитель Номер Стоимость
Шайба сливной пробки поддона (кольцо медное) Nissan B10,N16,R20,P12,Y60,Y61,K12,D22 NISSAN (GLOBAL) 11026JA00A 100 руб.
Поддон картера VQ25HR 11110JK00B NISSAN (GLOBAL) 11110JK00B 9 860 руб.
Поддон картера ДВС Infiniti VQ37VHR 11110JK20C NISSAN (GLOBAL) 11110JK20C 7 750 руб.

Герметизация поддона на автомобиле INFINITI QX50?

Поддон двигателя - герметизация двс ИНФИНИТИ QX50

Обнаружены масляные подтеки в районе стыка поддона и блока цилиндров? Уровень масла необъяснимо падает, а на асфальте под автомобилем остаются масляные пятна? Со временем даже микроскопическая течь может привести к серьезным последствиям – от перегрева до задиров в шатунных шейках.

Основные симптомы, указывающие на необходимость герметизации:

  • Постоянное снижение уровня моторного масла между заменами.
  • Масляные пятна под автомобилем после стоянки (обычно в районе переднего пассажирского сиденья).
  • Запах горелого масла при прогреве двигателя (попадание на выпускной коллектор).
  • Визуально определяемые подтеки в месте соединения поддона с блоком.
  • Повышенная замасленность нижней части двигателя и защиты картера.

Процедура герметизации включает:

  1. Диагностика: Подъем автомобиля на подъемнике, демонтаж защиты картера и точное определение источника течи (поддон, сальник коленвала, датчик давления масла).
  2. Слив масла: Полный слив отработанного моторного масла.
  3. Демонтаж поддона: Откручивание болтов крепления поддона по периметру в правильной последовательности, аккуратное отделение поддона от блока.
  4. Очистка и обезжиривание: Тщательная механическая очистка привалочных поверхностей блока и поддона от остатков старого герметика, масла и загрязнений. Финишное обезжиривание специальным составом.
  5. Нанесение герметика: Нанесение нового, строго оригинального высокотемпературного герметика (ThreeBond 1280B или аналога, допущенного Nissan) непрерывным валиком заданного диаметра по канавке поддона, согласно схеме завода-изготовителя.
  6. Установка и затяжка: Монтаж поддона на место в течение контрольного времени (пока герметик не начал схватываться). Предварительная затяжка болтов от центра к краям, затем окончательная затяжка динамометрическим ключом строго регламентированным моментом (около 8-12 Нм для болтов М6).
  7. Выдержка: Соблюдение технологической паузы (обычно 30-60 минут) для начальной полимеризации герметика.
  8. Заливка масла и проверка: Заливка свежего масла, запуск двигателя, проверка герметичности на прогретом двигателе под рабочим давлением. Контрольный заезд и повторный осмотр.

Техническое примечание:

Заводская герметизация выполняется специальным жидким герметиком (а не прокладкой), наносимым строго определенным валиком. Со временем из-за термических циклов, вибраций или естественного старения герметик может терять эластичность, что приводит к появлению капиллярных течей, чаще всего в задней части поддона или по углам. Неправильное нанесение герметика или несоблюдение момента затяжки болтов при предыдущем ремонте также являются частыми причинами негерметичности.

Герметизация поддона двигателя VQ25HR на автомобиле INFINITI QX50 – устранение течей масла и защита двигателя от масляного голодания

Игнорирование даже небольшой утечки масла из-под поддона может привести к критическому падению уровня, масляному голоданию и дорогостоящему капитальному ремонту двигателя VQ25HR.

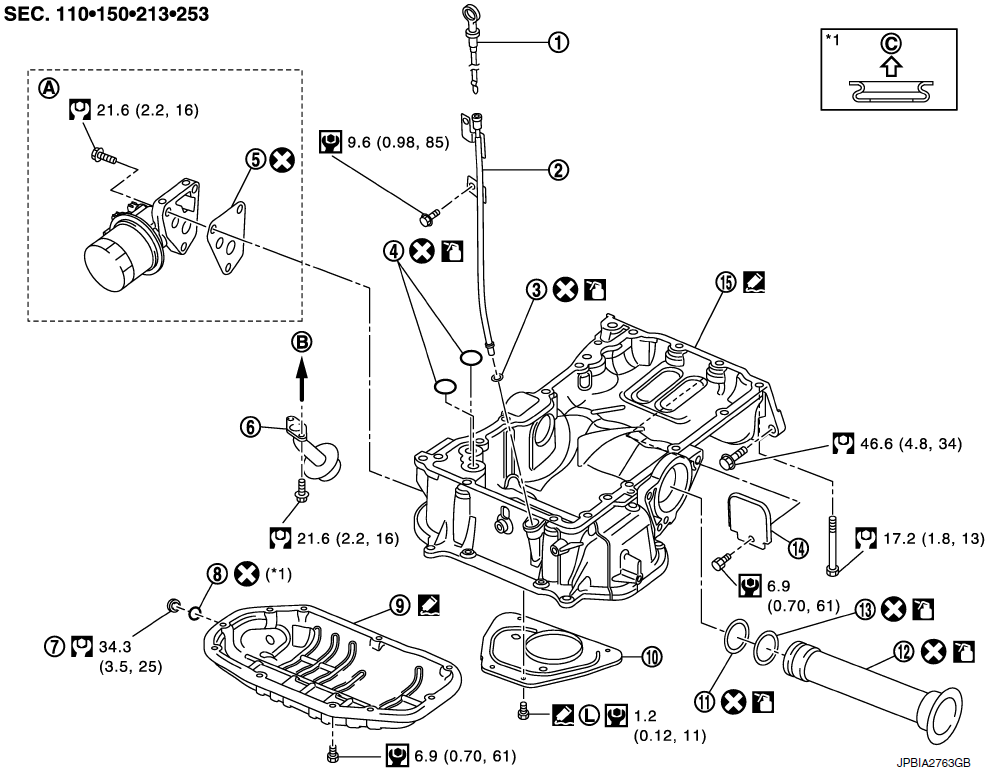

Масляный поддон AWD схема двигателя QX50

масляный поддон двигателя двс схема infiniti QX50
  1. Датчик уровня масла
  2. Направляющая датчика уровня масла
  3. Уплотнительное кольцо
  4. Уплотнительное кольцо-уплотнитель
  5. Прокладка
  6. Масляный фильтр
  7. Сливная пробка
  8. Шайба сливной пробки
  9. Масляный поддон (нижний)
  10. Перегородка
  11. Уплотнительное кольцо (маленькое)
  12. Патрубок оси
  13. Уплотнительное кольцо (большое)
  14. Крышка задней панели
  15. Масляный поддон (верхний)
  • A. При затягивании соблюдайте процедуру установки
  • B. К масляному насосу
  • C. Сторона масляного поддона

Масляный поддон 2WD схема двигателя QX50

масляный поддон двигателя двс схема infiniti QX50
  1. Датчик уровня масла
  2. Направляющая датчика уровня масла
  3. Уплотнительное кольцо
  4. Уплотнительное кольцо-уплотнитель
  5. Соединительный болт
  6. Масляный фильтр
  7. Предохранительный клапан
  8. Датчик давления масла
  9. Масляный фильтр
  10. Датчик температуры масла
  11. Шайба
  12. Масляный поддон (верхний)
  13. Сливная пробка
  14. Шайба сливной пробки
  15. Масляный поддон (нижний)
  16. Крышка задней панели
  • A. При затягивании соблюдайте процедуру установки
  • B. К масляному насосу
  • C. Сторона масляного поддона

Как снять масляный поддон INFINITI QX50 ?

ОСТОРОЖНО:

Никогда не сливайте моторное масло при горячем двигателе, чтобы избежать опасности обжечься.

  • 1. Снимите защиту двигателя подняв автомобиль.
  • 2. Снимите масляный поддон (нижний) следующим образом:

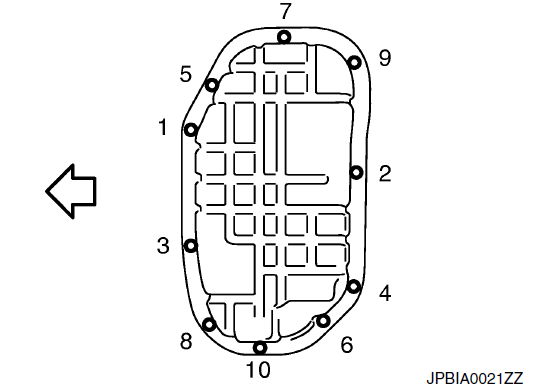

  • a. Для снятия ослабьте крепежные болты в обратном порядке, как показано на рисунке.
    • Изображение стрелки указывает на перед автомобиля
масляный поддон двигателя двс снять как открутить infiniti QX50

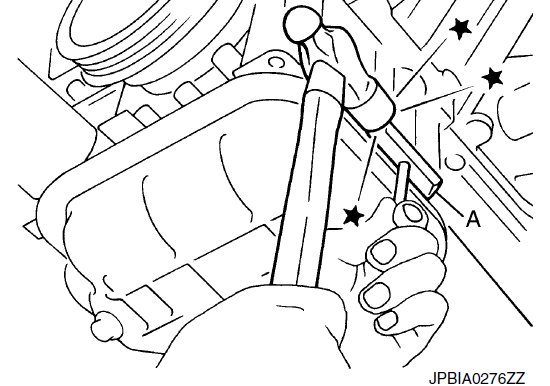

  • b. Вставьте резак для уплотнения [SST: KV10111100 (J-37228)] (A) между масляным поддоном (верхним) и масляным поддоном (нижним).

    ОСТОРОЖНО:

    • Никогда не повреждайте сопрягаемые поверхности.
    • Никогда не вставляйте отвертку. Это повредит сопрягаемые поверхности.
  • c. Сдвиньте резак для уплотнения, постучав молотком по боковой поверхности инструмента.
  • Снимите масляный поддон (нижний).
масляный поддон двигателя двс снять как открутить infiniti QX50

Как нанести герметик на масляный поддон INFINITI QX50 ?

ОСТОРОЖНО:

Не используйте повторно шайбу для промывки сливной пробки.

  • 1. Установите масляный поддон (нижний) следующим образом:
  • a. С помощью скребка (A) удалите старую прокладку для жидкости с сопрягаемых поверхностей.
    • Сотрите старую прокладку из отверстий для болтов и резьбы.

      ОСТОРОЖНО:

      Никогда не царапайте и не повреждайте сопрягаемые поверхности при очистке старой прокладки от жидкости.

масляный поддон двигателя двс нанести герметик установить как прикрутить infiniti QX50

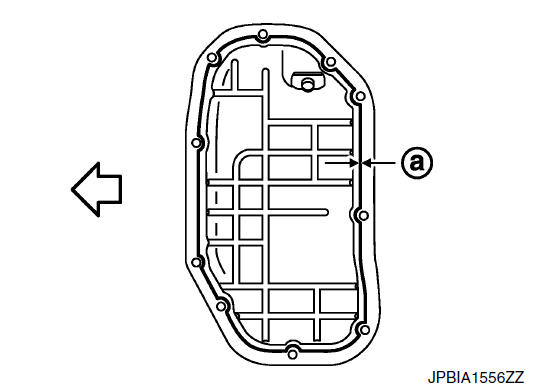

  • b. Нанесите на масляный поддон (нижний) сплошной слой жидкой прокладки с помощью прижимного устройства (инструмент для коммерческого обслуживания), как показано на рисунке.
    • a : диаметр 4 - 5 мм
    • Изображение стрелки указывает на перед автомобиля

    Используйте силиконовый герметик RTV или аналогичный.

    ОСТОРОЖНО:

    Прикладывать поддон следует в течение 5 минут после нанесения покрытия.

масляный поддон двигателя двс нанести герметик установить как прикрутить infiniti QX50
  • c. Установите масляный поддон (нижний).

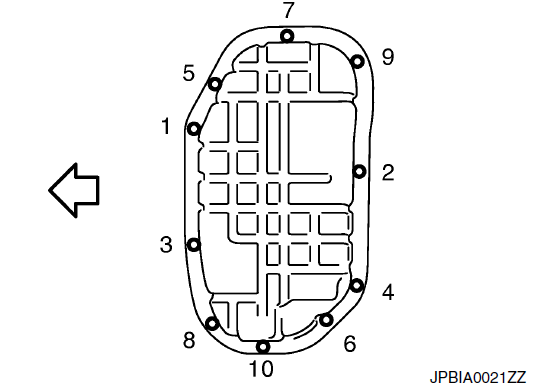

    • Затяните крепежные болты в порядке нумерации, как показано на рисунке.
    • Изображение стрелки указывает на перед автомобиля
масляный поддон двигателя двс нанести герметик установить как прикрутить infiniti QX50
  • 2. Установите сливную пробку масляного поддона.

    ОСТОРОЖНО:

    Не используйте шайбу сливной пробки повторно.

  • 3. Установите устройство в порядке, обратном снятию после этого шага.

    ПРИМЕЧАНИЕ:

    Подождите не менее 30 минут после установки масляного поддона, прежде чем заливать моторное масло.
