Впускной коллектор как снять - замена INFINITI QX50 ?

Стоимость работ:
2 300

Запчасти и расходники

Наименование Производитель Номер Стоимость
Прокладка впускного коллектора Infiniti: EX/QX50 (J50) 2008 , FX/QX70 (S51) 2008 , G (V36) 2007-2014, M (Y50) NISSAN (GLOBAL) 14035JP00A 1 690 руб.

Как поменять впускной коллектор - замена на автомобиле INFINITI QX50?

Как заменить впускной коллектор ИНФИНИТИ QX50

Появились ошибки по составу топливовоздушной смеси, двигатель работает неустойчиво, потерял мощность, а расход топлива необоснованно вырос? Обнаружены трещины в корпусе коллектора или неисправность заслонок, изменяющих геометрию впуска? Эти проблемы требуют квалифицированного вмешательства.

Основные признаки неисправности впускного коллектора:

  • Неустойчивая работа двигателя на холостых оборотах, плавающие обороты.
  • Потеря мощности, провалы и рывки при разгоне.
  • Заметное увеличение расхода топлива.
  • Появление ошибок в блоке управления двигателем (P0171, P0174, P2004-P2009), указывающих на проблемы с составом смеси или заслонками.
  • Шипящий звук подсоса воздуха в области коллектора.
  • Видимые трещины на корпусе коллектора или следы подсоса грязи.

Процедура замены включает:

  1. Диагностика: Компьютерное сканирование блока управления двигателем для точного определения причины неисправности и снятия кодов ошибок.
  2. Подготовка и демонтаж: Частичный слив охлаждающей жидкости. Снятие декоративной крышки двигателя, отсоединение воздуховодов, дроссельного узла, вакуумных шлангов и электрических разъемов датчиков. Отсоединение топливной рампы с форсунками (при необходимости).
  3. Снятие коллектора: Аккуратное откручивание крепежных болтов в правильной последовательности и демонтаж неисправного впускного коллектора.
  4. Подготовка поверхностей: Тщательная очистка привалочных поверхностей головки блока цилиндров от остатков старых прокладок. Установка новых оригинальных прокладок впускного коллектора и уплотнения дроссельной заслонки.
  5. Установка нового коллектора: Монтаж нового оригинального коллектора с соблюдением последовательности и момента затяжки крепежных болтов с использованием динамометрического ключа.
  6. Сборка и проверка: Установка всех снятых элементов в обратном порядке. Запуск двигателя, проверка на герметичность, адаптация дроссельной заслонки с помощью диагностического сканера. Контрольный тест-драйв для проверки динамики и отсутствия ошибок.

Замена впускного коллектора на автомобиле INFINITI QX50 – восстановление заводских характеристик и стабильной работы двигателя

Негерметичность впускного коллектора или неисправность его заслонок приводит к работе двигателя на неправильной смеси, что вызывает перегрев, детонацию, повышенный износ и может повредить каталитический нейтрализатор.

впускной коллектор схема infiniti QX50
  1. Электромагнитный клапан управления продувкой EVAP
  2. Зажим
  3. Шланг EVAP
  4. Шланг EVAP
  5. Зажим
  6. Водяной шланг
  7. Водяной шланг
  8. Электрический привод управления дроссельной заслонкой (блок 1)
  9. Прокладка
  10. Шланг PCV
  11. Зажим
  12. Шланг PCV
  13. Коллектор впускного коллектора
  14. Прокладка
  15. Шланг для подачи воды
  16. Водяной шланг
  17. Электрический привод управления дроссельной заслонкой (блок 2)
  18. Вакуумный шланг
  19. Датчик абсолютного давления в коллекторе (MAP)
  20. Вакуумная трубка в сборе
  21. Вакуумный шланг
  • A. К вакуумной трубке
  • B. К усилителю тормозов
  • C. К выходу воды (сзади)
  • D. К клапану PCV
  • E. К трубке нагревателя

Как снять впускной коллектор INFINITI QX50 ?

ОСТОРОЖНО:

Никогда не сливайте охлаждающую жидкость из двигателя, когда он горячий, чтобы избежать опасности обжечься.

  • 1. Снимите пластиковую крышку двигателя
  • 2. Снимите корпус воздухоочистителя и воздуховод
  • 3. Снимите электрический привод управления дроссельной заслонкой следующим образом:
    • a. Слейте охлаждающую жидкость из двигателя. После отсоединения шлангов подачи воды вставьте заглушку, чтобы предотвратить утечку охлаждающей жидкости из двигателя.

      ОСТОРОЖНО:

      Выполняйте это действие, когда двигатель холодный. Ни в коем случае не проливайте охлаждающую жидкость двигателя на приводной ремень.

    • b. Отсоедините шланги подачи воды от электропривода управления дроссельной заслонкой. Если охлаждающая жидкость двигателя не вытекает из радиатора, подсоедините заглушки к шлангам подачи воды, чтобы предотвратить утечку охлаждающей жидкости из двигателя.
    • c. Отсоедините разъем жгута проводов.
  • d. Ослабьте крепежные болты в обратном порядке, как показано на рисунке.

    ПРИМЕЧАНИЕ:

    • При снятии только коллектора впускного коллектора перемещайте электрический привод управления дроссельной заслонкой, не отсоединяя водяной шланг.
    • На рисунке показан электрический привод управления дроссельной заслонкой (блок 1) если смотреть со стороны воздуховода.
    • Если смотреть со стороны воздуховода, то порядок ослабления крепежных болтов электрического привода управления дроссельной заслонкой (блок 2) такой же , как и у электрического привода управления дроссельной заслонкой (блок 1).

    ОСТОРОЖНО:

    Обращайтесь с ним осторожно, чтобы избежать повреждения электрического привода управления дроссельной заслонкой.

актуатор электрический привод управления дроссельной заслонкой infiniti QX50
  • 4. Отсоедините вакуумный шланг, шланг PCV и шланг EVAP от коллектора впускного коллектора.
  • 5. Снимите электромагнитный клапан регулировки объема продувки баллона EVAP и трубку EVAP в сборе с коллектора впускного коллектора.
  • 6. Ослабьте крепежные болты и гайки с помощью электроинструмента в обратном порядке, как показано на рисунке, чтобы снять впускной коллектор.
  • Изображение стрелки указывает на перед автомобиля.
впускной коллектор схема infiniti QX50

Как установить впускной коллектор INFINITI QX50 ?

  • Установка производится в порядке, обратном снятию.

Если шпильки были сняты, установите их и затяните с моментом затяжки, указанным ниже.

Какой момент затяжки впускного коллектора INFINITI QX50 ?

момент затяжки впускного коллектора: 10.8 N·m

Обращайтесь с ним осторожно, чтобы избежать повреждения электрического привода управления дроссельной заслонкой.

ШЛАНГ ДЛЯ ПОДАЧИ ВОДЫ

  • Вставьте шланг на расстоянии 27-32 мм (1,06-1,26 дюйма) от соединительного конца.
  • Зажмите шланг на расстоянии 3-7 мм (0,12-0,28 дюйма) от конца шланга.

ЭЛЕКТРИЧЕСКИЙ ПРИВОД УПРАВЛЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКОЙ (БЛОК 1 И БЛОК 2)

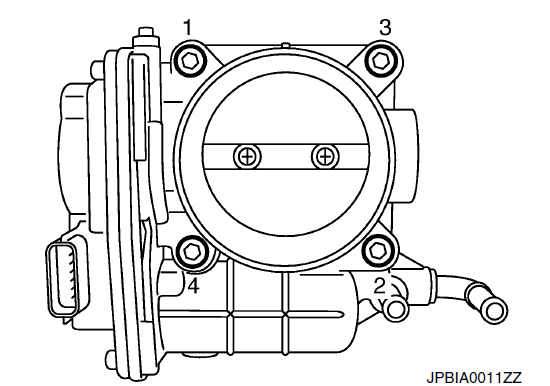

  • Затяните в порядке, как показано на рисунке.

    ПРИМЕЧАНИЕ:

    На рисунке показан электрический привод управления дроссельной заслонкой (блок 1) если смотреть со стороны воздуховода.

    • Если смотреть со стороны воздуховода, порядок затяжки крепежных болтов электрического привода управления дроссельной заслонкой (блок 2) такой же, как и у электрического привода управления дроссельной заслонкой (блок 1).
    • Выполните “Проверку закрытого положения дроссельной заслонки”, когда разъем жгута проводов электрического привода управления дроссельной заслонкой отсоединен.
как установить актуатор электрический привод управления дроссельной заслонкой infiniti QX50
