Замена датчика ABS на автомобиле INFINITI QX56 Z62

Замена датчика ABS НИССАН INFINITI QX56 Z62

Обращаем ваше внимание! Датчики ABS идут в сборе со ступичным подшипником - ступицей.

Признаки неисправности датчика ABS:

  • Горит индикатор ABS на приборной панели
  • Активируется сигнал Check Engine
  • Пропадает антиблокировочная система тормозов
  • Некорректная работа ESP и других систем стабилизации
  • Ошибки в системе DTC C1115 (можно считать сканером)

Исправная система ABS – ваша безопасность на дороге! Датчик ABS в вашем INFINITI QX56 Z62 играет ключевую роль в работе антиблокировочной системы тормозов, обеспечивая устойчивость при торможении и сохранение управляемости в экстренных ситуациях.

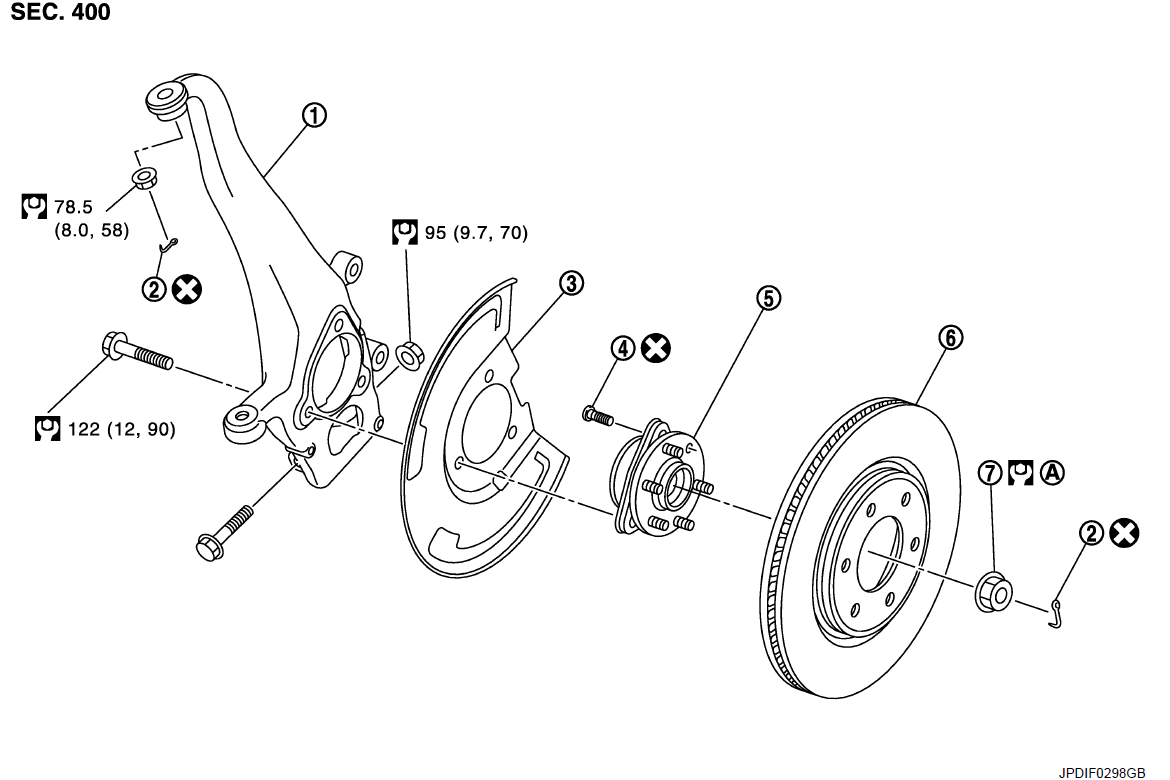

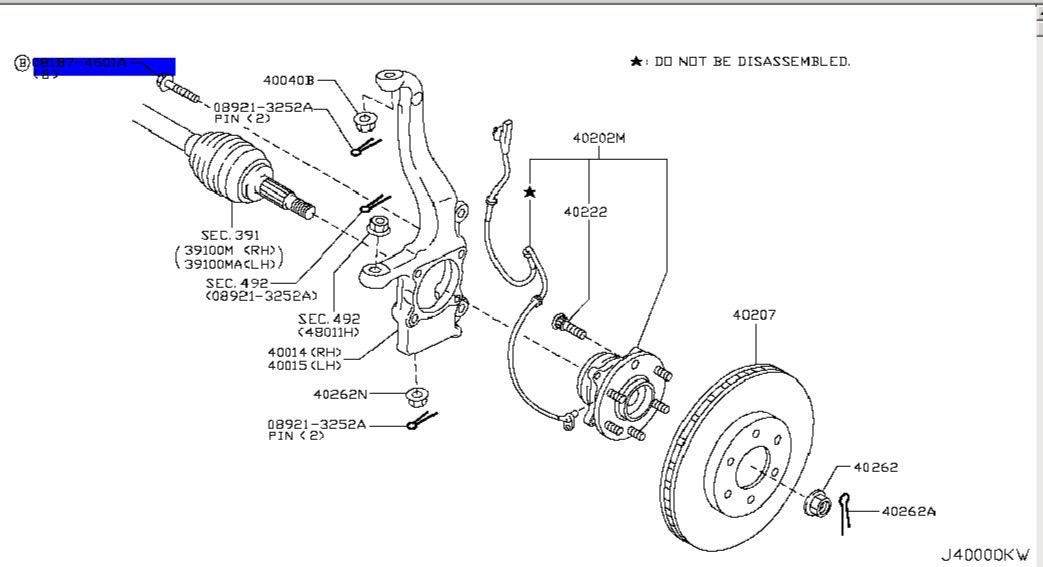

abs перед передний датчик схема INFINITI QX56 Z62

Для замены переднего датчика ABS необходимо заменить ступицу так как датчик ABS передний идет в сборе со ступичным подшипником!

abs  перед передний датчик схема INFINITI QX56 Z62 abs перед передний датчик схема INFINITI QX56 Z62
  1. Поворотный кулак
  2. Шплинт
  3. Брызговик
  4. Болт ступицы
  5. Ступица с датчиком ABS
  6. Дисковый ротор
  7. Контргайка ступицы колеса
  • Изображение гаечного ключа указывает момент затяжки
  • A. Изображение гаечного ключа указывает момент затяжки

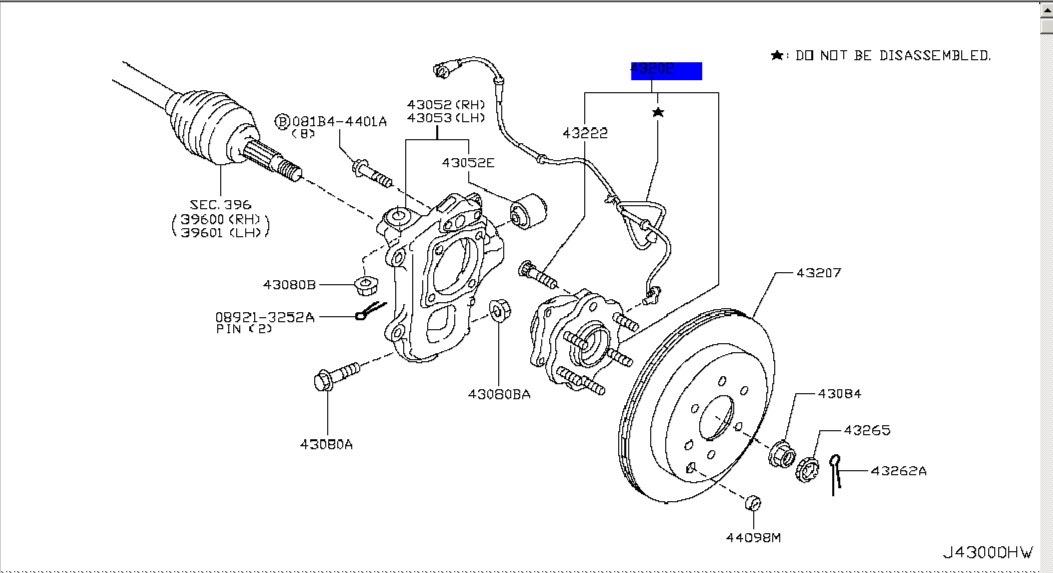

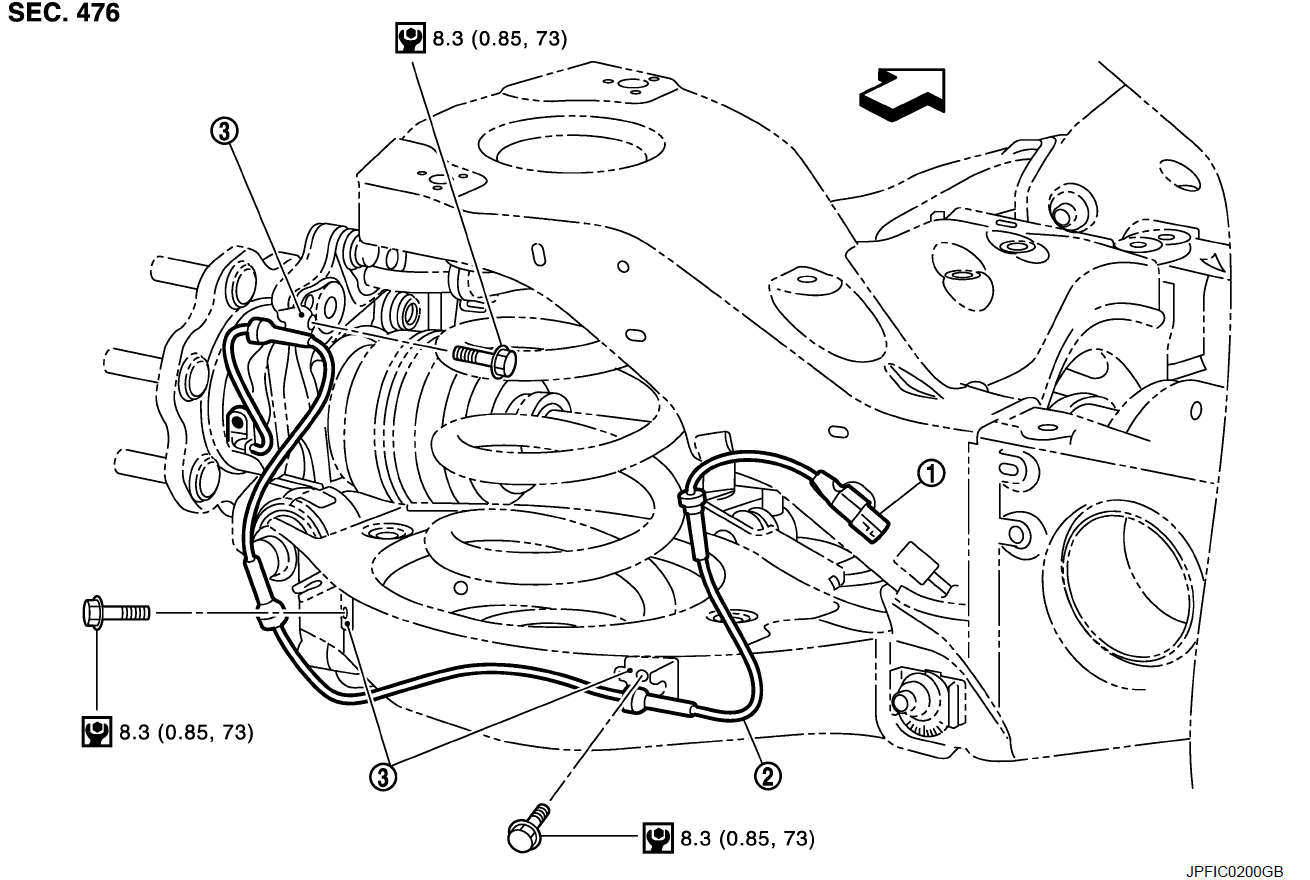

abs зад задний датчик схема INFINITI QX56 Z62

Для замены заднего датчика ABS необходимо заменить заднюю ступицу так как датчик ABS идет в сборе со ступичным подшипником!

abs зад задний датчик схема INFINITI QX56 Z62 abs зад задний датчик схема INFINITI QX56 Z62

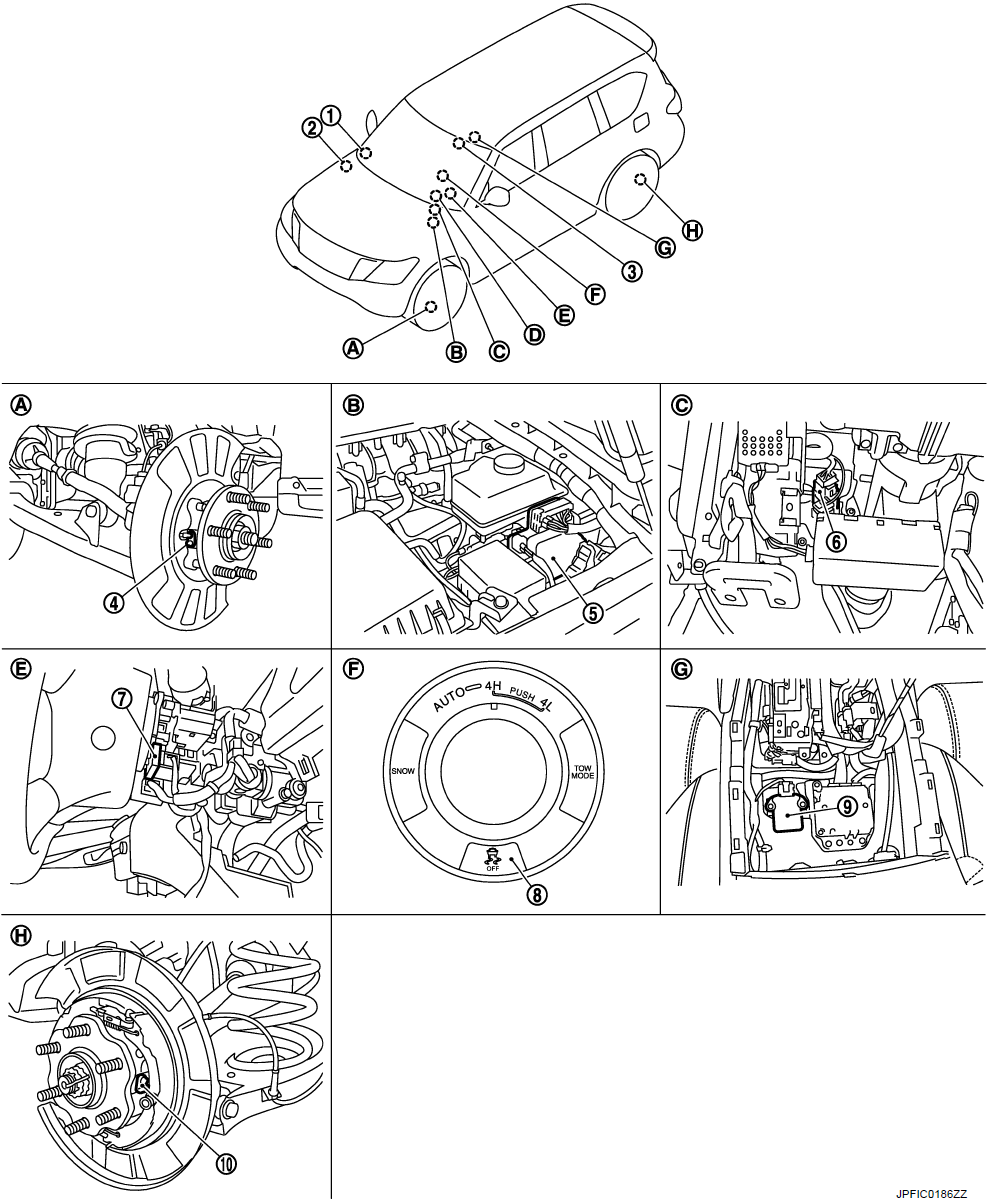

ABS общая схема блоков и узлов системы

abs схема INFINITI QX56 Z62
  1. Блок управления передачей
  2. ECM
  3. Регулирующий клапан и TCM
  4. Датчик ABS положения переднего колеса - для доступа смотрите руководство Как снять переднюю ступицу ?
  5. Привод ABS и электрический блок (блок управления)
  6. Выключатель стоп-сигнала
  7. Датчик угла поворота рулевого колеса
  8. Выключатель постоянного тока
  9. Датчик скорости/бокового/замедления поворота
  10. Датчик ABS заднего колеса - для доступа смотрите руководство Как снять заднюю ступицу ?
  • A. Ступица и подшипник переднего колеса в сборе
  • B. Внутри машинного отделения
  • C. Педаль тормоза
  • D. Контрольная лампа ABS, контрольная лампа торможения, контрольная лампа постоянного тока, контрольная лампа отключения постоянного тока
  • E. Задняя часть спирального троса в сборе
  • F. Центральная консоль в сборе
  • G. Узел под центральной консолью
  • H. Ступица заднего колеса и подшипник в сборе
