Передние тормозные колодки замена INFINITI QX60
Запчасти и расходники
| Наименование | Производитель | Номер | Стоимость |
|---|---|---|---|
| Колодки тормозные передние (HI-Q) Nissan Pathfinder R52 / NFINITI JX35, QX60, L50 | SANGSIN BRAKE (HI-Q) (Южная Корея) | SP1713 | 2 490 руб. |
| Колодки тормозные передние (оригинал) Nissan Pathfinder R52 / INFINITI JX35, QX60, L50 | NISSAN (GLOBAL) | D10603JA0B | 9 260 руб. |
Передние тормозные колодки замена на автомобиле INFINITI QX60
Замена передних тормозных колодок ИНФИНИТИ QX60
Эффективность тормозной системы напрямую влияет на безопасность эксплуатации транспортного средства. Передние тормозные колодки вашего Infiniti QX60 подвергаются максимальным нагрузкам при торможении и требуют профессионального подхода к замене.
Критерии необходимости замены:
- Срабатывание датчика износа тормозных колодок
- Снижение эффективности торможения
- Увеличение хода педали тормоза
- Появление металлической пыли на колесных дисках
- Видимый износ фрикционного материала
Обязательные сопутствующие работы:
- Проверка состояния тормозных дисков
- Контроль уровня тормозной жидкости
- Диагностика работы системы ABS
- Очистка тормозных механизмов
Процедура замены:
- Демонтаж колес с применением гайковерта
- Очистка суппортов от загрязнений специальным составом
- Откатка поршней суппортов с использованием профессионального инструмента
- Смазка направляющих высокотемпературной пастой
- Момент затяжки колесных болтов 133-145 Н·м
Техническое примечание:
После замены тормозных колодок обязательна процедура обкатки (от 200 км до 300 км) без экстренных торможений для оптимального прилегания фрикционных поверхностей.

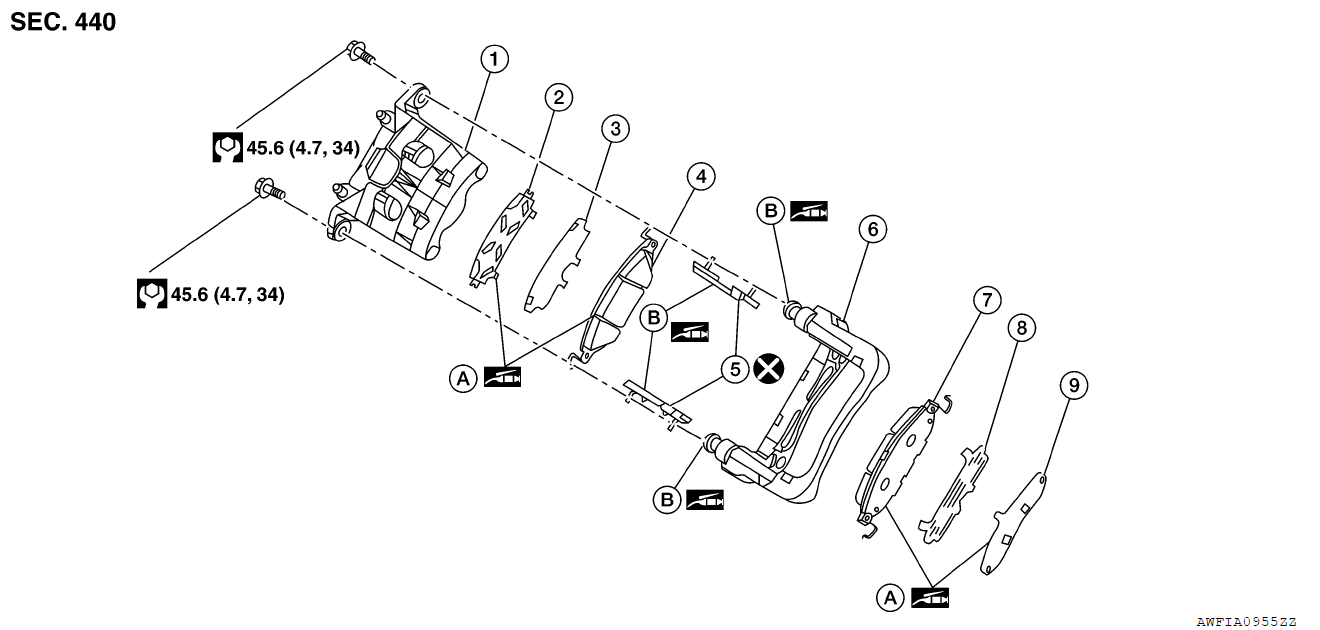

Передние тормозные колодки замена
- Тормозной суппорт
- Крышка внутренней прокладки
- Внутренняя прокладка
- Внутренняя колодка
- Фиксатор колодки
- Скоба тормозного суппорта
- Наружная колодка
- Наружная прокладка
- Крышка наружной прокладки
- A. Molykote AS-880N
- B. Резиновая смазка
Как поменять тормозные колодки INFINITI QX60 ?
ВНИМАНИЕ:
Очистите тормозной суппорт и тормозную колодку от пыли с помощью вакуумного пылесборника, чтобы свести к минимуму опасность попадания частиц, находящихся в воздухе, или других материалов.
ОСТОРОЖНО:
Не нажимайте на педаль тормоза при снятии тормозных колодок, так как поршни могут выскочить.
Нет необходимости откручивать болты на динамометрическом элементе и тормозном шланге, за исключением разборки или замены тормозного суппорта. При снятии тормозных колодок закрепите тормозной суппорт проволокой, чтобы не растягивать тормозной шланг.
Если тормозная жидкость или смазка прилипли к тормозному суппорту или дисковому ротору, быстро сотрите их.
- 1. Частично слейте тормозную жидкость из главного цилиндра.
- 2. Снимите передние колеса и шины с помощью электроинструмента.
- 3. Выверните болты со скользящими штифтами.
- 4. Снимите тормозной суппорт с фиксатора крутящего момента. Оставив тормозной шланг подсоединенным, отодвиньте тормозной суппорт в сторону с помощью проволоки.
- 5. Снимите тормозные колодки, прокладки, крышки и фиксаторы накладок с фиксатора крутящего момента.
ОСТОРОЖНО:
- Не используйте фиксаторы тормозных колодок повторно.
- Не повредите крышку поршня.
- Не роняйте тормозные колодки, прокладки или крышки для прокладок.
- Обратите внимание на расположение компонентов при демонтаже, чтобы облегчить установку.
Как установить тормозные колодки INFINITI QX60 ?
- 1. Установите новые фиксаторы накладок на элемент регулировки крутящего момента.
ОСТОРОЖНО:
- Не используйте фиксаторы накладок повторно.
- Не деформируйте фиксаторы накладок.
- Убедитесь, что фиксаторы накладок надежно закреплены на элементе регулировки крутящего момента.
- 2. Нанесите резиновую смазку или аналогичный материал на стыки между тормозными колодками и фиксаторами колодок.
- 3. Нанесите смазку Molykote AS-880N или аналогичную смазку на стыки между тормозными колодками, прокладками и защитными крышками и установите их на тормозную колодку.
ОСТОРОЖНО:
При установке новых тормозных колодок замените прокладки и колпачки на них.
- 4. Установите тормозные колодки на скоба суппорта.
- 5. Используя подходящий инструмент, вдавите поршни в тормозной суппорт.
ОСТОРОЖНО:
Не повредите поршневой колпачок.
- 6. Установите тормозной суппорт на скоба суппорта.
- 7. Установите болты со скользящими штифтами и затяните в соответствии со спецификацией.
- 8. Несколько раз нажмите на педаль тормоза и убедитесь в отсутствии сопротивления.
- 9. Установите передние колеса и шины.
- 10. Проверьте уровень тормозной жидкости и при необходимости долейте ее.

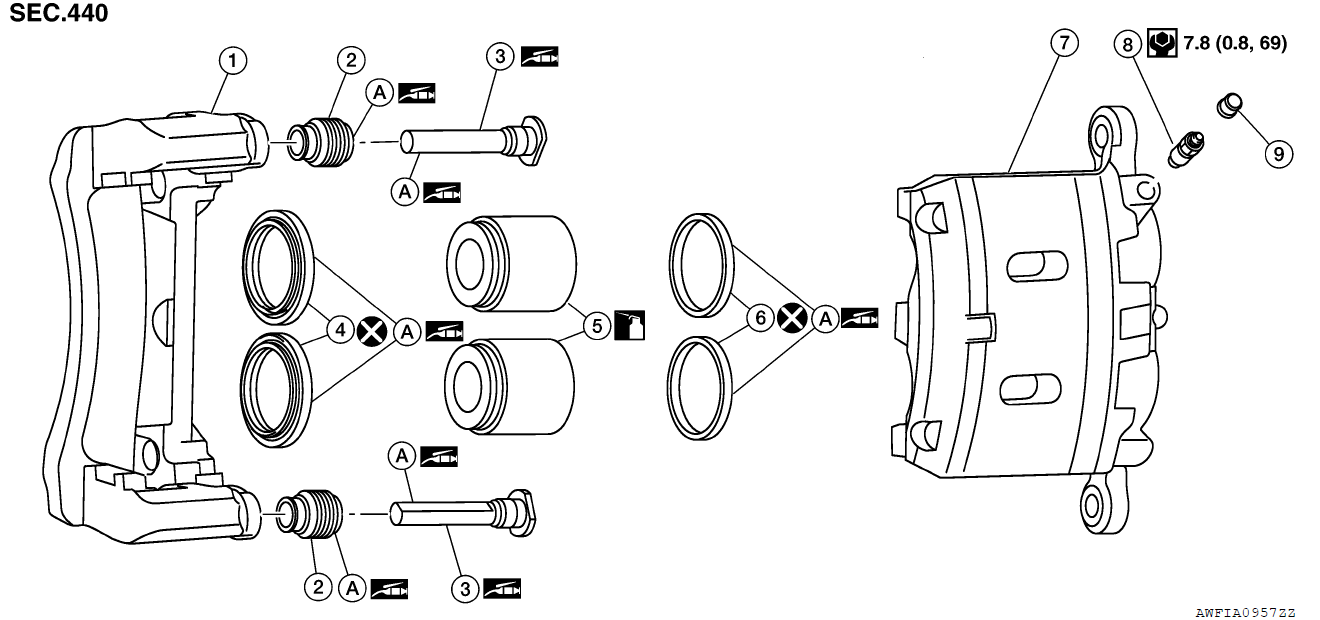

Как разобрать передний суппорт?
- Вращающий элемент
- Накладка скользящего пальца
- Скользящий палец
- Накладка поршня
- Поршень
- Уплотнение поршня
- Корпус тормозного суппорта
- Выпускной клапан
- Колпачок
- A. Резиновая смазка

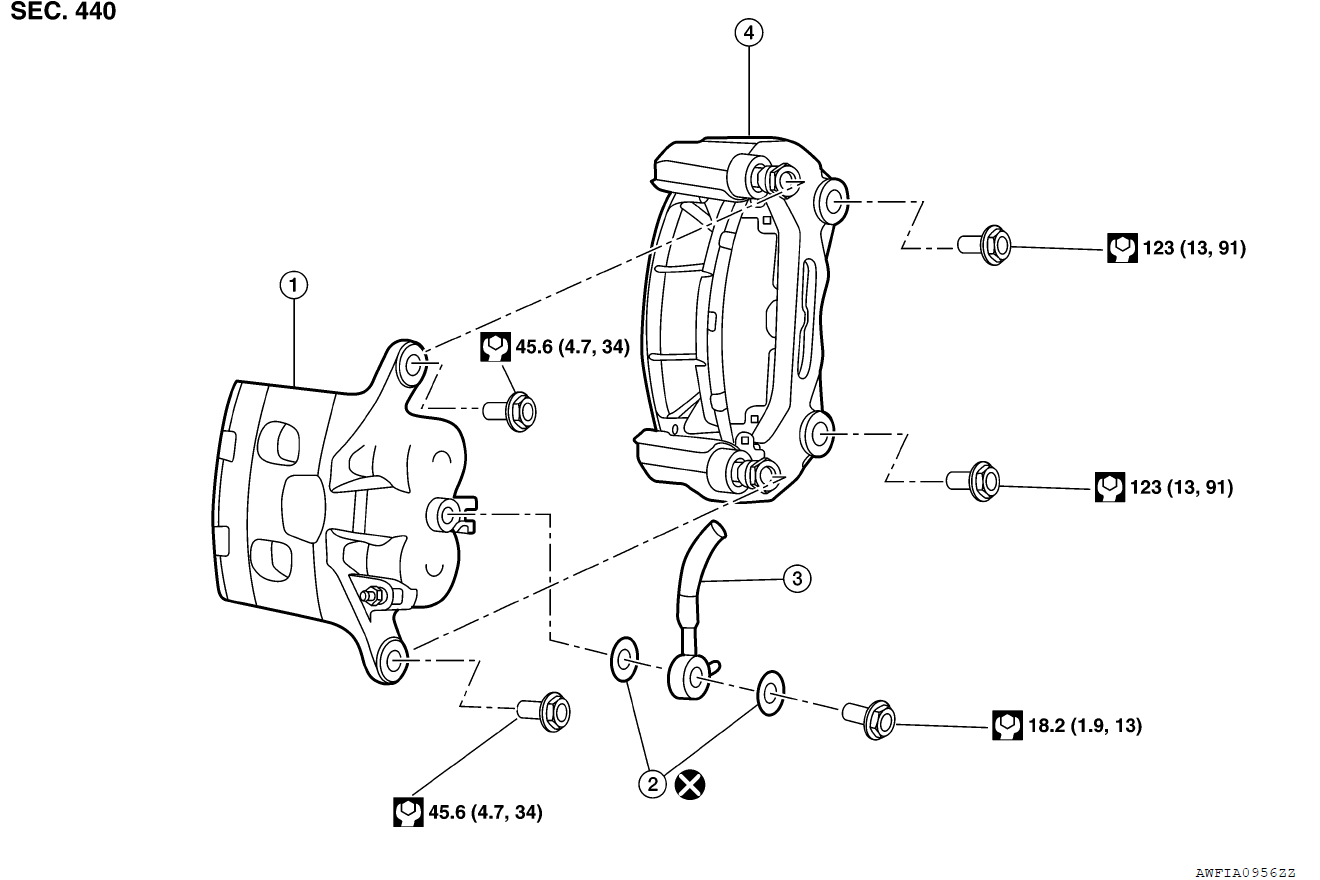

Как поменять передний суппорт INFINITI QX60 ?
- 1. Снимите тормозной суппорт с автомобиля.
- 2. Снимите скользящие штифты и накладки на них с динамометрического элемента.

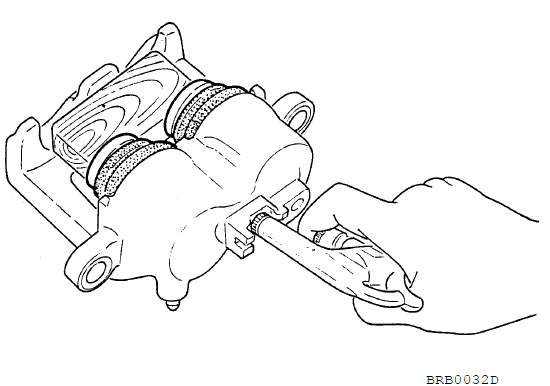

- 3. Вставьте деревянную колодку в корпус тормозного суппорта и выпустите воздух из отверстия для соединительного болта, чтобы снять поршни и поршневые колодки.
ОСТОРОЖНО:
Не допускайте попадания пальцев между поршнями и корпусом тормозного суппорта.
ВНИМАНИЕ:
Не используйте колодки повторно.

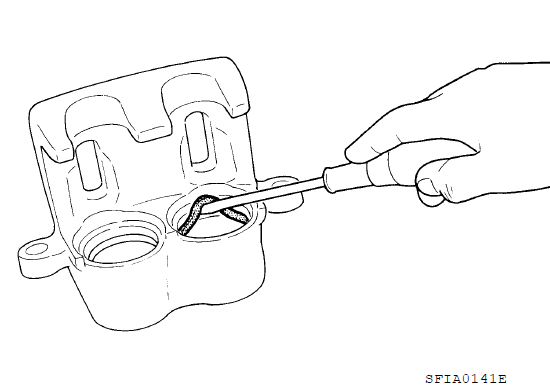

- 4. Снимите поршневые уплотнения с корпуса тормозного суппорта с помощью подходящего инструмента.
ВНИМАНИЕ:
- Не повредите внутреннюю стенку цилиндра.
- Не используйте уплотнения поршня повторно.
- 5. Снимите выпускной клапан и крышку.
ОСМОТР ПОСЛЕ РАЗБОРКИ
Корпус тормозного суппорта
Проверьте внутреннюю стенку корпуса тормозного суппорта на наличие ржавчины, износа, трещин или повреждений.
При обнаружении каких-либо неисправностей замените корпус тормозного суппорта.
ВНИМАНИЕ:
Поверхность скольжения поршня покрыта гальваническим покрытием. Не полируйте ее наждачной бумагой.
Всегда проводите очистку новой тормозной жидкостью. Не проводите очистку с использованием минеральных масел, таких как бензин или легкие масла.
Поршневой элемент суппорта
Проверьте поршневой элемент суппорта на наличие ржавчины, износа, трещин или повреждений. При обнаружении каких-либо неисправностей замените скобу суппорта.
Поршень
Проверьте поверхность поршня на наличие ржавчины, износа, трещин или повреждений. При обнаружении каких-либо неисправностей замените поршень.
ВНИМАНИЕ:
Поверхность скольжения поршня покрыта гальваническим покрытием. Не полируйте ее наждачной бумагой.
Скользящий штифт и накладка для скользящего штифта
Проверьте скользящие штифты и накладки для скользящего штифта на наличие ржавчины, износа, трещин или повреждений. При обнаружении каких-либо неисправностей замените детали.
Как собрать передний суппорт?
- 1. Установите выпускной клапан и колпачок.

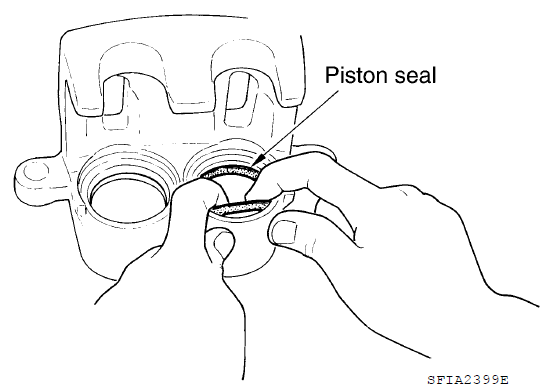

- 2. Нанесите резиновую смазку на каждое уплотнение поршня (1) и установите их на корпус тормозного суппорта.
ВНИМАНИЕ:
Не используйте уплотнение поршня повторно.

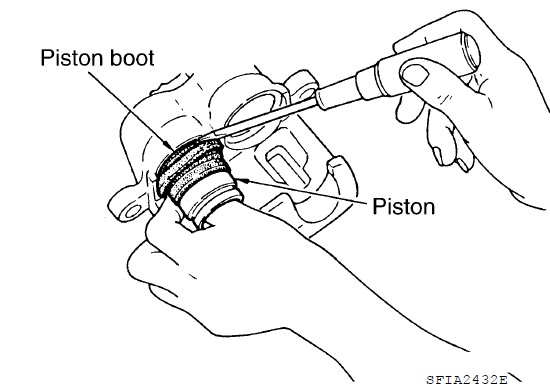

- 3. Нанесите резиновую смазку на поршневые накладки. Накройте каждый конец поршня поршневым накладкой, а затем надежно установите выступ со стороны цилиндра на поршневой накладке в паз на корпусе тормозного суппорта.
ВНИМАНИЕ:
Не используйте поршневые колодки повторно.
- 4. Нанесите тормозную жидкость на каждый поршень (1). Вручную вдавите каждый поршень в корпус цилиндра и вдавите бортик поршня (2) со стороны поршня в канавку поршня.
ВНИМАНИЕ:
Равномерно нажимайте на поршень и меняйте точку нажатия, чтобы предотвратить трение внутренней стенки цилиндра.
- 5. Нанесите резиновую смазку на втулку; установите втулку на скользящий штифт.
- 6. Нанесите резиновую смазку на скользящие штифты и накладки скользящих штифтов, установите скользящие штифты и накладки скользящих штифтов на элемент крутящего момента.
- 7. Установите тормозной суппорт на автомобиль.
ОСМОТР ПОСЛЕ УСТАНОВКИ
- 1. Проверьте сопротивление переднего дискового тормоза. Если оно обнаружено, выполните процедуру, описанную ниже.
- 2. Снимите тормозные колодки.
- 3. С помощью подходящего инструмента вдавите поршни в корпус тормозного суппорта.
ВНИМАНИЕ:
Не повредите поршневые колодки.
- 4. Установите тормозные колодки.
- 5. Несколько раз нажмите на педаль тормоза.
- 6. Еще раз проверьте натяжение переднего дискового тормоза. При обнаружении натяжения разберите корпус тормозного суппорта.
- 7. Отполируйте контактные поверхности после полировки или замены дисковых дисков, а также в случае, если при очень малом пробеге педаль плавно нажимается.
