Угловой сальник раздатки INFINITI QX60
Угловой сальник раздатки замена на автомобиле INFINITI QX60
Замена углового сальника раздатки ИНФИНИТИ QX60
Герметичность раздаточной коробки — обязательное условие для корректной работы полноприводной трансмиссии. Угловой сальник раздаточной коробки вашего Infiniti QX60 предотвращает утечку трансмиссионной жидкости и защищает механизмы от попадания загрязнений.
Критерии необходимости замены:
- Наличие масляных подтеков в области фланца раздатки
- Снижение уровня трансмиссионной жидкости
- Появление шума при работе раздаточной коробки
- Повышенный люфт приводного вала
- Пробег более 80 000 км
Обязательные сопутствующие работы:
- Замена трансмиссионной жидкости в раздаточной коробке
- Проверка состояния карданного вала
- Контроль уровня масла в редукторах мостов
- Диагностика работы системы полного привода
Процедура замены:
- Демонтаж карданного вала с маркировкой фланцев
- Извлечение старого сальника с помощью специального съемника
- Очистка посадочного места от остатков уплотнителя и загрязнений
- Установка нового сальника с применением монтажной оправки
- Момент затяжки крепежных болтов 45-50 Нм
Техническое примечание:
При замене углового сальника обязательна проверка состояния посадочного места вала на предмет выработки и повреждений.
Угловой сальник раздатки замена
- Сальник
- Крышка раздаточного устройства
- Заливная пробка
- Прокладка
- Сливная пробка
- Сальниковое уплотнение
- Уплотнительное кольцо
- Регулировочная прокладка подшипника кольцевой передачи (со стороны крышки раздаточного устройства)
- Подшипник кольцевой передачи (со стороны крышки раздаточного устройства)
- Сальник приводного вала
- Вал кольцевой передачи
- Подшипник кольцевой передачи (со стороны раздаточной коробки)
- Регулировочная прокладка подшипника кольцевой передачи (со стороны раздаточной коробки)
- Кольцевая передача
- Перегородка
- Раздаточная коробка
- Заглушка
- Уплотнительное кольцо
- Сальник
- Шпилька
- Ведущая шестерня
- Регулировочная прокладка ведущей шестерни
- Уплотнительное кольцо
- Подшипник шестерни в сборе
- Сальниковое уплотнение
- Пылезащитный чехол
- Соединительный фланец
- Стопорная гайка шестерни
- A. Кромка сальника
- B. При затягивании соблюдайте процедуру сборки.
- Изображение гаечного ключа указывает момент затяжки
- Изображение перечеркнутого круга указывает на невозможность повторного использования детали
- Изображение масленки - нанесите трансмиссионное масло
- Изображение масленки * - нанесите антикоррозийное масло
- Изображение шприца - нанесите универсальную смазку
- Изображение звезды - выберите консистентную смазку нужной толщины.
Как поменять угловой сальник раздатки QX60 ?
Как заменить угловой сальник раздатки INFINITI QX60 ?
- 1. Снимите крышку раздатки.
- 2. Снимите вал кольцевой передачи в сборе.
- 3. Снимите ведущую шестерню в сборе.
- 4. Снимите уплотнительное кольцо с раздаточной коробки.
ОСТОРОЖНО:
Используйте специальные съёмники и инструментами.
Никогда не повреждайте раздаточную коробку.

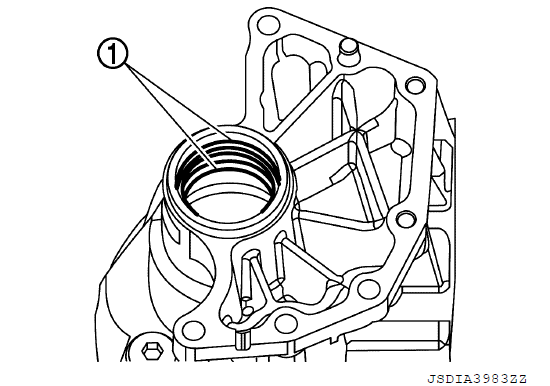

- 5. Снимите сальники (1).
ОСТОРОЖНО:
Не повреждайте раздаточную коробку.

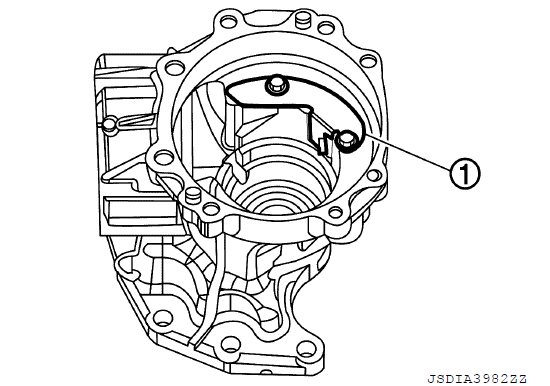

- 6. Снимите защитную пластину (1).
- 7. Снимите регулировочную прокладку подшипника кольцевой передачи (со стороны раздаточной коробки) (1) и наружное кольцо подшипника кольцевой передачи (со стороны раздаточной коробки) (2), нажав на 2 выреза (указаны стрелками) на раздаточной коробке.
ОСТОРОЖНО:
Никогда не повреждайте раздаточную коробку.
- 8. Снимите заглушку и прокладку.
- 9. После разборки проведите осмотр.
Как снять раздатку QX60 ?
Как снять раздатку INFINITI QX60 ?
- Передаточный узел
- Передаточная накладка
- Задняя накладка
- Изображение стрелки указывает на перед авто.
- Изображение гаечного ключа указывает момент затяжки.
ПРИМЕЧАНИЕ:
При снятии таких компонентов, как шланги, трубки/магистрали и т.д., закройте отверстия крышкой или заглушкой, чтобы предотвратить проливание жидкости.
- 1. Слейте трансмиссионное масло.
- 2. Снимите выпускной коллектор (RH).
ОСТОРОЖНО:
Обращайтесь с ним осторожно, чтобы не повредить трехходовой катализатор.
- 3. Закрепите коробку передач подходящим домкратом.
- 4. Снимите рулевой механизм.
- 5. Снимите заднюю и передаточную накладки.
- 6. Снимите коробку передач в сборе, чтобы закрепить болты крепления.
ОСТОРОЖНО:
Будьте осторожны, чтобы не повредить сальник зубчатого венца внутри вариатора.
| БОЛТ | (A) | (B) |
| КОЛ-ВО | 4 | 2 |
| ДЛИНА БОЛТА, мм | 40 | 40 |
- 7. Снимите раздаточный узел с автомобиля.
ОСТОРОЖНО:
Не повредите шланг для подачи воздуха.
Как разобрать раздатку QX60 ?
Как разобрать раздатку INFINITI QX60 ?
- 1. Выверните крепежные болты крышки раздаточного устройства (указанные стрелками).
- 2. Слегка постучите пластмассовым молотком по крышке раздаточного устройства (1), чтобы снять крышку раздаточного устройства.
- 3. Снимите уплотнительное кольцо с крышки раздаточного устройства.
ОСТОРОЖНО:
Никогда не пользуйтесь инструментами.
Никогда не повреждайте крышку переносного устройства.
- 4. Слегка постучите перфоратором по металлической части сальниковых уплотнений (1) с обратной стороны раздаточной крышки, чтобы снять сальниковые уплотнения.
ОСТОРОЖНО:
При снятии ни в коем случае не повреждайте крышку раздаточного устройства, вынимая ее с помощью инструмента.
- 5. Снимите регулировочную прокладку подшипника кольцевой передачи (со стороны крышки раздаточного устройства) (1) и наружное кольцо подшипника кольцевой передачи (со стороны крышки раздаточного устройства) (2) с помощью специального сервисного инструмента drift.
- 6. Снимите сливную пробку и прокладку.
- 7. Снимите заливную пробку и прокладку.
- 8. Проведите проверку после разборки.
Как собрать раздатку QX60 ?
Как собрать раздатку INFINITI QX60 ?
- 1. Установите регулировочную прокладку подшипника кольцевой передачи (со стороны крышки раздаточного устройства).
- 2. Установите выбранную регулировочную прокладку подшипника кольцевой передачи (со стороны крышки раздаточного устройства) (1) и наружное кольцо подшипника кольцевой передачи (со стороны крышки раздаточного устройства) (2) с помощью приспособления drift (коммерческий сервисный инструмент).
ОСТОРОЖНО:
Никогда не используйте повторно подшипник кольцевой передачи.
Нанесите трансмиссионное масло на кольцевой подшипник шестерни.
- 3. Установите прокладку на сливную пробку и закрепите ее на раздаточной крышке.
ОСТОРОЖНО:
Никогда не используйте прокладку повторно.
- 4. Установите крышку раздаточного устройства на раздаточную коробку и нанесите антикоррозийное масло на резьбу и посадочные места крепежных болтов. Затем затяните крепежные болты с указанным моментом затяжки.
A: Болт M10
B: болт M8
-
Примечание:
В данный момент установка уплотнительного кольца на передаточную крышку не требуется.
Установите уплотнительное кольцо после проверки контакта с зубьями.
- 5. Проверьте зазор, контакт с зубьями, общий предварительный натяг и биение соединительного фланца.
- 6. Снимите крышку раздаточного устройства, чтобы установить уплотнительное кольцо.
- 7. Слегка и равномерно нанесите универсальную смазку на уплотнительное кольцо и установите его на крышку раздаточного устройства.
ОСТОРОЖНО:
Никогда не используйте уплотнительное кольцо повторно.
При установке уплотнительного кольца никогда не пользуйтесь инструментом.
Никогда не повреждайте уплотнительное кольцо.
- 8. Установите раздаточную крышку на раздаточную коробку и нанесите антикоррозийное масло на резьбу и посадочные места крепежных болтов.
A: Болт M10
B: болт M8
- 9. Используя drift (инструмент для коммерческого обслуживания), поверните сальники крышки раздаточного устройства.
A: 10.3 +0.6/-0 мм (0.406 +0.024/-0 дюйм.)
B : 0 +0.6/-0 мм (0 +0.024/-0 дюйм.)
ОСТОРОЖНО:
- При проверке общего момента предварительного натяга измерьте его без сальникового уплотнения, затем установите сальниковое уплотнение.
- Никогда не используйте сальниковое уплотнение повторно.
- При установке никогда не наклоняйте сальниковое уплотнение.
- Нанесите универсальную смазку на кромки сальника, а трансмиссионное масло - по окружности сальника.
- 10. Установите прокладку на заливную пробку и закрепите ее на раздаточной крышке.
ОСТОРОЖНО:
- Никогда не используйте прокладку повторно.
- Установите пробку заливной горловины после заливки масла.
