Замена заднего привода на автомобиле INFINITI QX60
Замена привода зад ИНФИНИТИ QX60
Надежная трансмиссия – основа безопасности полноприводного автомобиля. Передние приводные валы вашего Infiniti QX60 являются критически важными элементами трансмиссии, задающими крутящий момент от раздаточной коробки к задним колесам.
Критерии необходимости замены:
- Вибрация при движении на определенных скоростях
- Шумы из-под днища автомобиля
- Видимые повреждения вала
- Износ подвесного подшипника
- Люфт в карданных шарнирах
Обязательные сопутствующие работы:
- Проверка уровня масла в редукторе
- Диагностика состояния раздаточной коробки
- Контроль креплений опор
- Проверка состояния заднего дифференциала
Процедура замены:
- Демонтаж защитных кожухов
- Маркировка фланцев зад разъединением
- Использование специального съемника для демонтажа
- Установка нового вала с применением динамометрического ключа (момент затяжки 90-110 Н·м)
- Проверка соосности соединений
Техническое примечание:
После замены заднего приводного вала обязательна проверка работы системы полного привода в различных режимах.

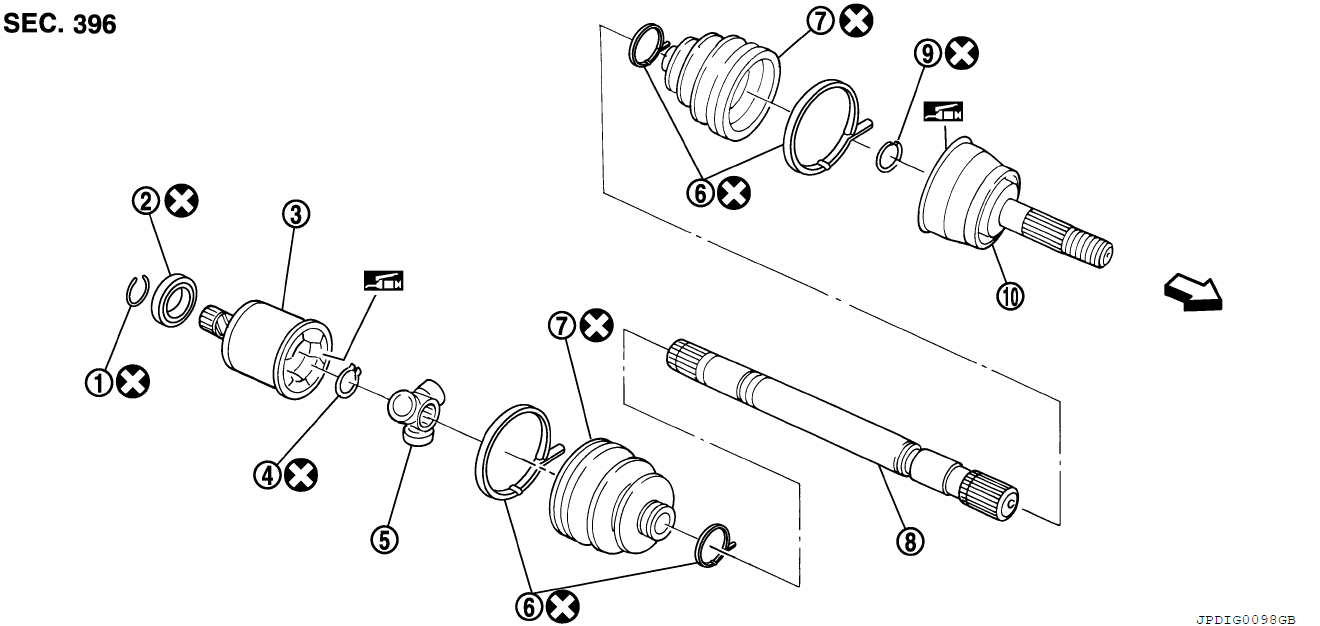

Задний привод замена
- Кольцевой зажим
- Пылезащитный экран
- Корпус
- Стопорное кольцо
- Крестовина в сборе
- Накладка на пыльник
- Пыльник
- Вал
- Кольцевой зажим
- Узел соединения
- Изображение стрелки указывает направление к колесу.
- Изображение жирного круга с перекрестием - элемент нельзя использовать повторно!
- Изображение смазочного инструмента - Залейте оригинальную смазку NISSAN или ее эквивалент.
Как снять задний привод INFINITI QX60 ?
- 1. Снимите заднее колесо и шину с помощью электроинструмента.

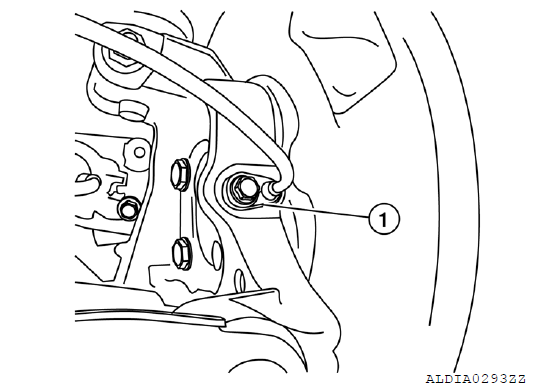

- 2. Выверните болты крепления тормозного суппорта, оставив тормозной шланг прикрепленным. Отложите суппорт в сторону с помощью проволоки.
ОСТОРОЖНО:
Не нажимайте на педаль тормоза при снятом суппорте в сборе.
- 3. Нанесите метки центровки на ротор дискового тормоза, ступицу колеса и подшипник. Снимите ротор дискового тормоза.
ОСТОРОЖНО:
Не роняйте ротор дискового тормоза.
- 4. Снимите колесный датчик ABS (1) с поворотного кулака.
- 5. Снимите шплинт.

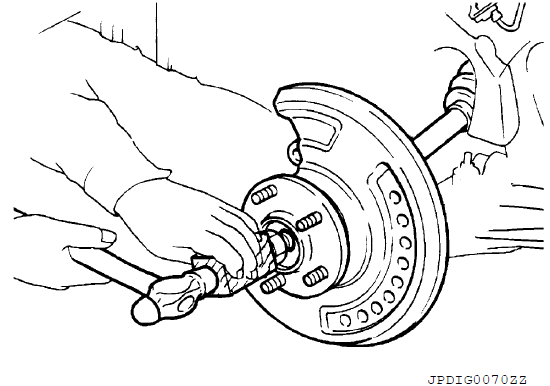

- 6. Ослабьте, но не снимайте, стопорную гайку ступицы колеса с приводного вала с помощью электроинструмента.
- 7. Используя кусок дерева и молоток, постучите по контргайке ступицы колеса, чтобы отсоединить приводной вал от ступицы колеса и подшипника.
ОСТОРОЖНО:
Не устанавливайте соединение приводного вала под большим углом. Соблюдайте осторожность, чтобы не перетянуть скользящее соединение.
Не допускайте, чтобы приводной вал болтался без опоры.
ПРИМЕЧАНИЕ:
Если приводной вал невозможно отделить от ступицы колеса и подшипника, используйте подходящий съемник.
- 8. Снимите контргайку ступицы колеса.
- 9. Снимите ступицу колеса и подшипник.
- 10. Снимите крышку ступицы.
- 11. Извлеките задний приводной вал из узла главной передачи.
- 12. Снимите боковое сальниковое уплотнение.
ОСМОТР ПОСЛЕ СНЯТИЯ
Перемещайте шарнир вверх/вниз, влево/вправо и в осевом направлении. Проверьте, нет ли каких-либо грубых перемещений или значительных ослаблений.

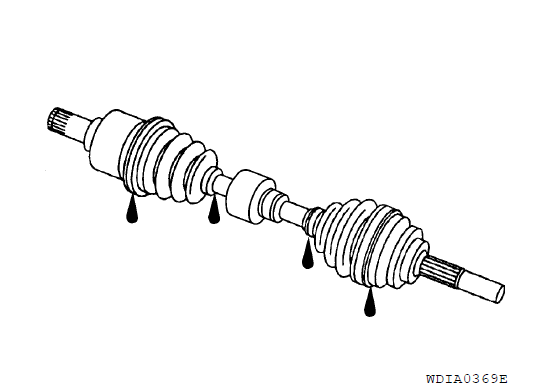

Проверьте башмаки на наличие трещин, утечек смазки или других повреждений.
В случае повреждения разберите приводной вал, чтобы убедиться в повреждении, и при необходимости отремонтируйте или замените его.
Как поставить / установить задний привод INFINITI QX60 ?
Установка производится в порядке, обратном снятию.
ОСТОРОЖНО:
Не используйте боковое сальниковое уплотнение повторно.
Не используйте шплинт повторно.
Не затягивайте контргайку ступицы колеса электроинструментом.
Установите боковое сальниковое уплотнение.

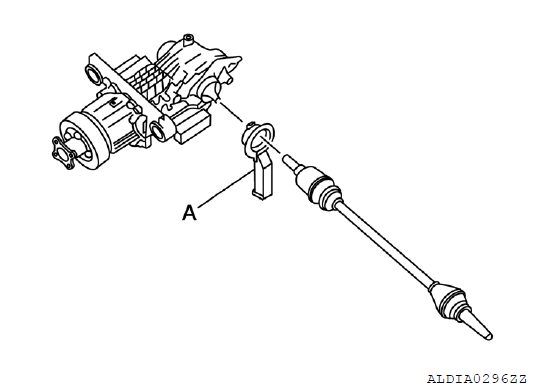

Чтобы предотвратить повреждение бокового сальника, перед установкой приводного вала поместите инструмент (А) на сальник, как показано на рисунке.
Номер инструмента : KV38107900
Вставьте задний приводной вал в шарнирное соединение и постучите молотком для надежной установки.
Очистите поверхность сопряжения контргайки ступицы колеса, ступицы колеса и подшипника.
Очистите поверхность сопряжения приводного вала, ступицы колеса и подшипника.
Совместите метки на роторе дискового тормоза, ступице колеса и подшипнике.
