Замена масла раздатки INFINITI QX60

Стоимость работ:
1 150

Запчасти и расходники

Наименование Производитель Номер Стоимость
Масло трансмиссионное 80W90 S-OIL 7 GEAR HD (1л) дифференциал / раздатка S-OIL (Корея) E107807 1 000 руб.
Шайба прокладка сливной пробки моста и раздатки NISSAN NISSAN (GLOBAL) 110264N200 150 руб.
Сальник раздатки Nissan 331113KA0A NISSAN (GLOBAL) 331113KA0A 820 руб.
Cальник раздатки правый Nissan NISSAN (GLOBAL) 331424BA0C 1 360 руб.

Замена масла в раздаточной коробке Infiniti QX60

Замена масла в раздатке ИНФИНИТИ QX60

Регламентное обслуживание раздаточной коробки — необходимое условие для надежной работы полноприводной трансмиссии. Раздаточная коробка вашего Infiniti QX60 обеспечивает распределение крутящего момента между осями и требует использования специальных смазочных материалов.

Критерии необходимости замены:

  • Пробег 40 000 км (регламентный интервал)
  • Наличие металлической стружки на магнитной пробке
  • Потемнение масла или наличие запаха гари
  • Повышенный шум работы раздаточной коробки
  • Подтеки масла на корпусе агрегата

Процедура замены:

  • Прогрев раздаточной коробки до рабочей температуры (30-40°C)
  • Очистка области вокруг сливной и заливной пробок
  • Слив отработанного масла в мерную емкость
  • Визуальный осмотр слитой жидкости на предмет загрязнений
  • Заполнение новым маслом до уровня контрольного отверстия

Техническое примечание:

Использование масел, не соответствующих спецификациям производителя, может привести к преждевременному износу цепной передачи и дифференциала раздаточной коробки.

Масло в раздатке замена

Как проверить уровень масла раздатки ?

Как проверить уровень масла раздатки INFINITI QX60 ?

ОСТОРОЖНО:

Не запускайте двигатель во время проверки уровня трансмиссионного масла.

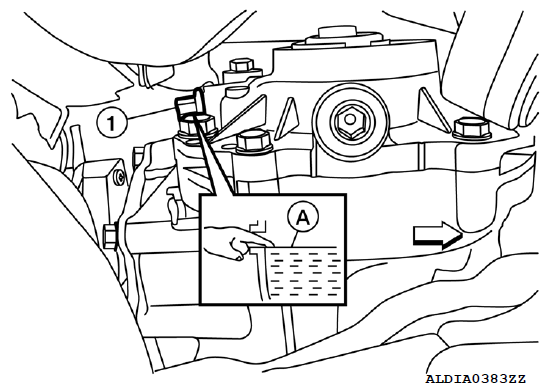

  • 1. Снимите пробку заливной горловины (1) и прокладку.
  • 2. Уровень раздаточного масла (A) должен быть на одном уровне с отверстием для заливной горловины. При необходимости долейте раздаточное масло.
  • 3. Установите новую прокладку на заливную пробку и затяните с моментом затяжки 35 Нм.

    ОСТОРОЖНО:

    Не используйте прокладку повторно.

как проверить уровень масла в раздатке infiniti qx60

Как слить масло раздатки INFINITI QX60 ?

ОСТОРОЖНО:

Не запускайте двигатель во время работы.

  • 1. Запустите автомобиль, чтобы обеспечить достаточный прогрев передаточного устройства.
  • 2. Заглушите двигатель, снимите сливную пробку (1) и прокладку и слейте трансмиссионное масло.
  • 3. Установите новую прокладку на пробку заливной горловины, установите ее в передаточное устройство и затяните с указанным моментом затяжки.

    ОСТОРОЖНО:

    Не используйте прокладку повторно.

как поменять масло в раздатке infiniti qx60

Как заменить-поменять масло раздатки INFINITI QX60 ?

ОСТОРОЖНО:

Не запускайте двигатель во время проверки уровня масла в картере.

  • 1. Снимите пробку заливной горловины (1).
  • 2. Долейте новое масло в картер до указанного уровня рядом с отверстием для заливной горловины.
  • Изображение стрелки указывает на перед авто.
  • 3. Установите новую прокладку на заливную пробку, установите ее в раздаточную коробку и затяните с моментом затяжки равным 35 Нм.

    ОСТОРОЖНО:

    Не используйте прокладку повторно.

как поменять масло в раздатке infiniti qx60

Как снять раздатку QX60 ?

Как снять раздатку INFINITI QX60 ?

как снять раздатку infiniti qx60

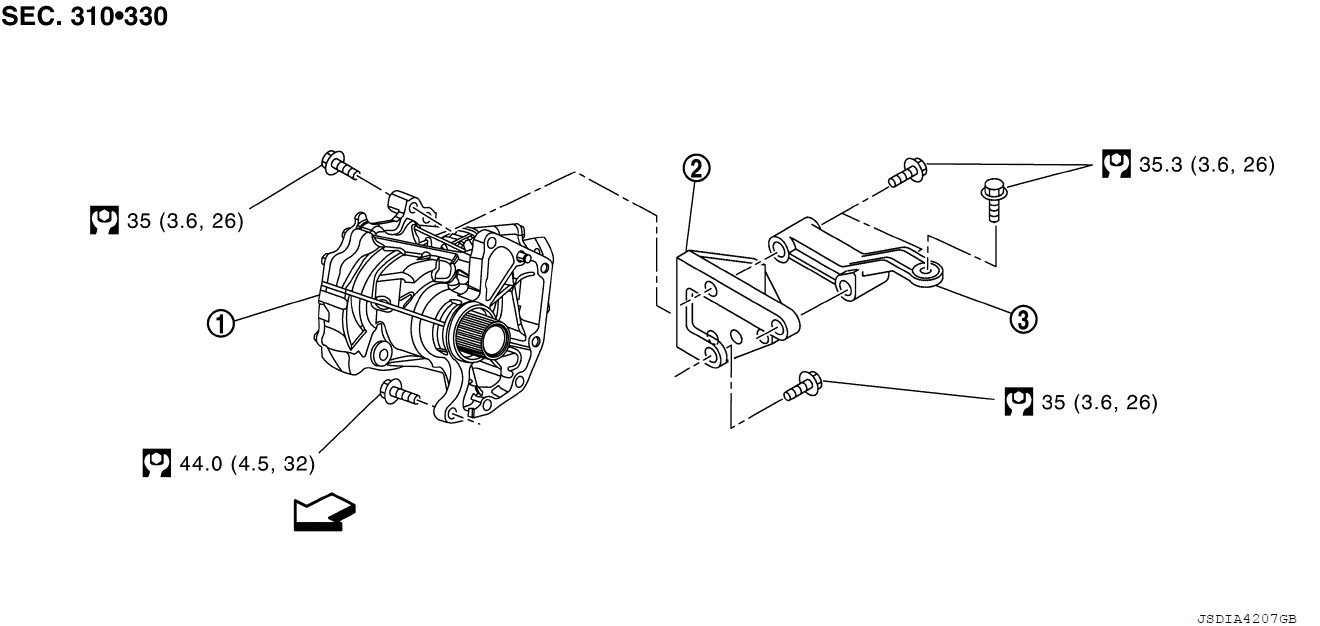

  1. Передаточный узел
  2. Передаточная накладка
  3. Задняя накладка
  • Изображение стрелки указывает на перед авто.
  • Изображение гаечного ключа указывает момент затяжки.

ПРИМЕЧАНИЕ:

При снятии таких компонентов, как шланги, трубки/магистрали и т.д., закройте отверстия крышкой или заглушкой, чтобы предотвратить проливание жидкости.

  • 1. Слейте трансмиссионное масло.
  • 2. Снимите выпускной коллектор (RH).

    ОСТОРОЖНО:

    Обращайтесь с ним осторожно, чтобы не повредить трехходовой катализатор.

  • 3. Закрепите коробку передач подходящим домкратом.
  • 4. Снимите рулевой механизм.
  • 5. Снимите заднюю и передаточную накладки.
  • 6. Снимите коробку передач в сборе, чтобы закрепить болты крепления.

    ОСТОРОЖНО:

    Будьте осторожны, чтобы не повредить сальник зубчатого венца внутри вариатора.

БОЛТ (A) (B)
КОЛ-ВО 4 2
ДЛИНА БОЛТА, мм 40 40
  • 7. Снимите раздаточный узел с автомобиля.

    ОСТОРОЖНО:

    Не повредите шланг для подачи воздуха.

как снять раздатку infiniti qx60

Как разобрать раздатку QX60 ?

Как разобрать раздатку INFINITI QX60 ?

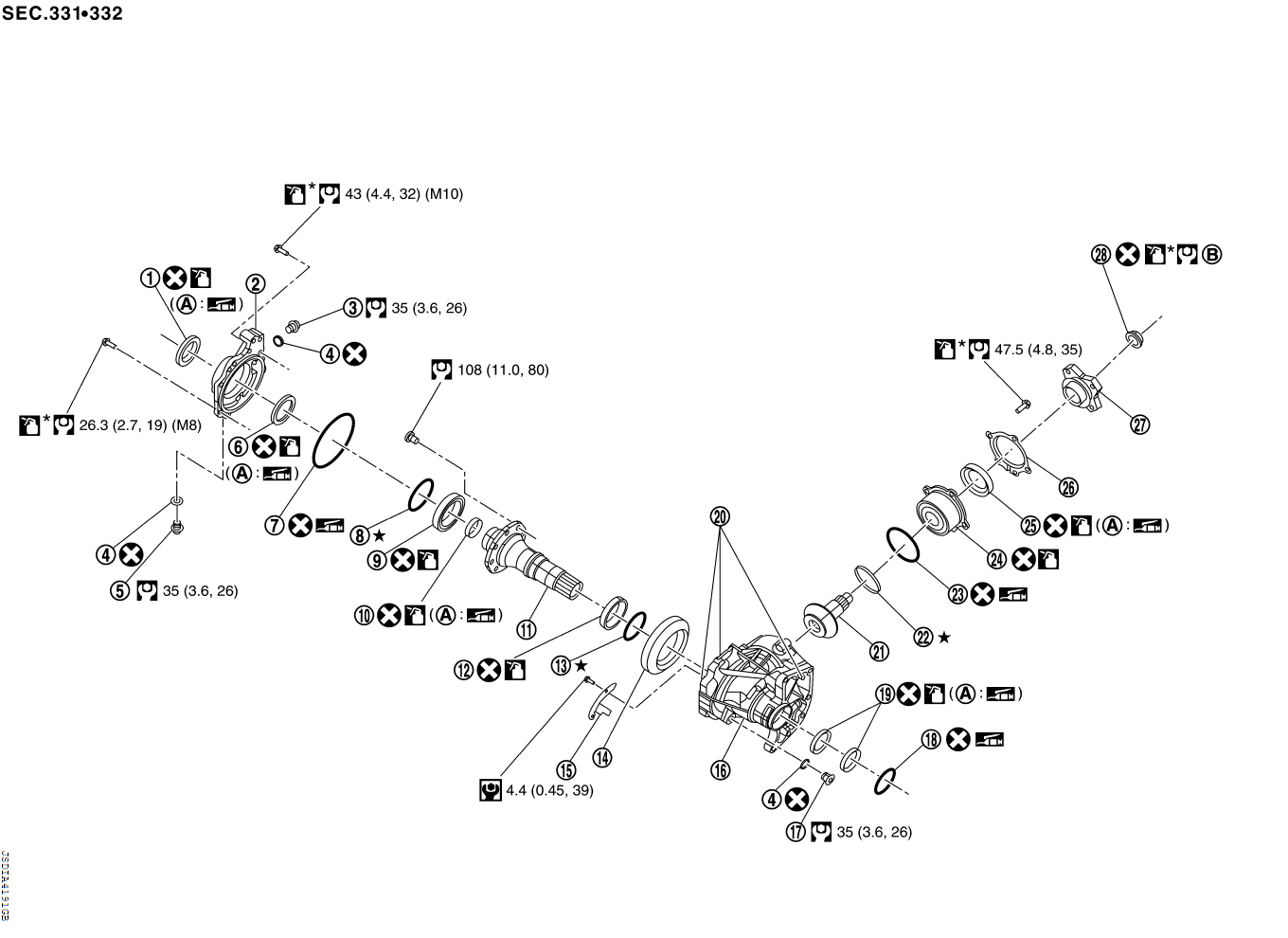

схема раздатки infiniti qx60
  1. Сальник
  2. Крышка раздаточного устройства
  3. Заливная пробка
  4. Прокладка
  5. Сливная пробка
  6. Сальниковое уплотнение
  7. Уплотнительное кольцо
  8. Регулировочная прокладка подшипника кольцевой передачи (со стороны крышки раздаточного устройства)
  9. Подшипник кольцевой передачи (со стороны крышки раздаточного устройства)
  10. Сальник приводного вала
  11. Вал кольцевой передачи
  12. Подшипник кольцевой передачи (со стороны раздаточной коробки)
  13. Регулировочная прокладка подшипника кольцевой передачи (со стороны раздаточной коробки)
  14. Кольцевая передача
  15. Перегородка
  16. Раздаточная коробка
  17. Заглушка
  18. Уплотнительное кольцо
  19. Сальник
  20. Шпилька
  21. Ведущая шестерня
  22. Регулировочная прокладка ведущей шестерни
  23. Уплотнительное кольцо
  24. Подшипник шестерни в сборе
  25. Сальниковое уплотнение
  26. Пылезащитный чехол
  27. Соединительный фланец
  28. Стопорная гайка шестерни
  • A. Кромка сальника
  • B. При затягивании соблюдайте процедуру сборки.
  • Изображение гаечного ключа указывает момент затяжки.
  • Изображение перечеркнутого круга указывает на невозможность использования детали повторно.
  • Изображение масленки - нанесите трансмиссионное масло.
  • Изображение масленки со звёздочкой - нанесите антикоррозийное масло.
  • Изображение инструмента шприцевания - нанесите универсальную смазку.
  • Изображение пятиконечной звезды - выбирайте с подходящей толщиной.

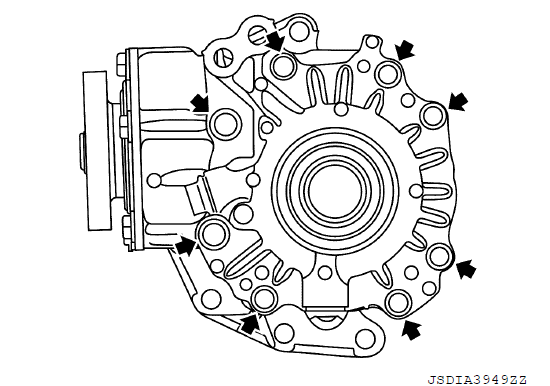

  • 1. Выверните крепежные болты крышки раздаточного устройства (указанные стрелками).
как разобрать раздатку infiniti qx60

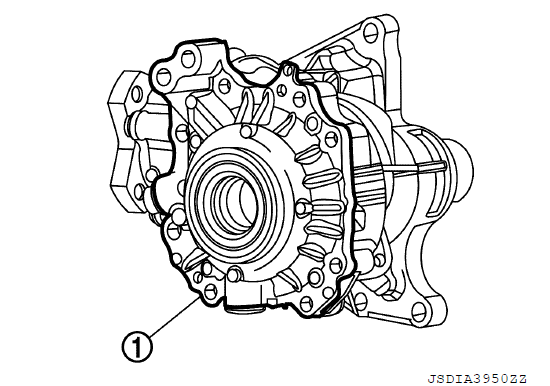

  • 2. Слегка постучите пластмассовым молотком по крышке раздаточного устройства (1), чтобы снять крышку раздаточного устройства.
  • 3. Снимите уплотнительное кольцо с крышки раздаточного устройства.

    ОСТОРОЖНО:

    Никогда не пользуйтесь инструментами.

    Никогда не повреждайте крышку переносного устройства.

как разобрать раздатку infiniti qx60

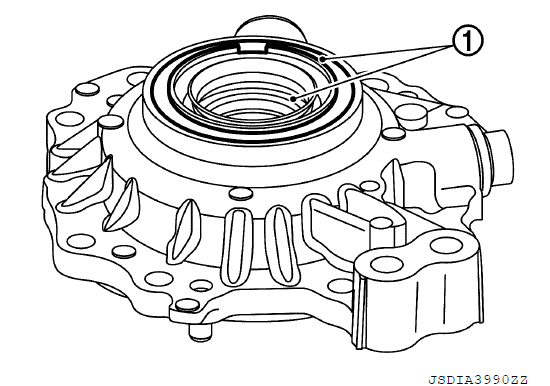

  • 4. Слегка постучите перфоратором по металлической части сальниковых уплотнений (1) с обратной стороны раздаточной крышки, чтобы снять сальниковые уплотнения.

    ОСТОРОЖНО:

    При снятии ни в коем случае не повреждайте крышку раздаточного устройства, вынимая ее с помощью инструмента.

как разобрать раздатку infiniti qx60

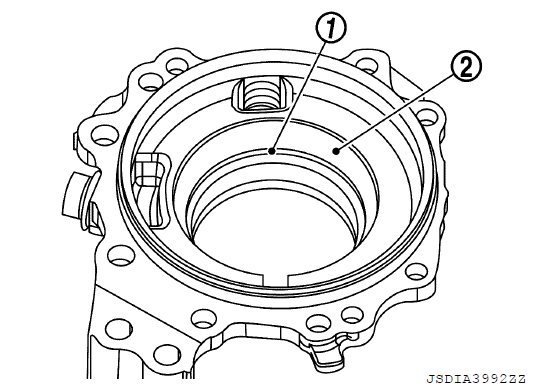

  • 5. Снимите регулировочную прокладку подшипника кольцевой передачи (со стороны крышки раздаточного устройства) (1) и наружное кольцо подшипника кольцевой передачи (со стороны крышки раздаточного устройства) (2) с помощью специального сервисного инструмента drift.
  • 6. Снимите сливную пробку и прокладку.
  • 7. Снимите заливную пробку и прокладку.
  • 8. Проведите проверку после разборки.
как разобрать раздатку infiniti qx60

Как собрать раздатку QX60 ?

Как собрать раздатку INFINITI QX60 ?

  • 1. Установите регулировочную прокладку подшипника кольцевой передачи (со стороны крышки раздаточного устройства).
  • 2. Установите выбранную регулировочную прокладку подшипника кольцевой передачи (со стороны крышки раздаточного устройства) (1) и наружное кольцо подшипника кольцевой передачи (со стороны крышки раздаточного устройства) (2) с помощью приспособления drift (коммерческий сервисный инструмент).

    ОСТОРОЖНО:

    Никогда не используйте повторно подшипник кольцевой передачи.

    Нанесите трансмиссионное масло на кольцевой подшипник шестерни.

  • 3. Установите прокладку на сливную пробку и закрепите ее на раздаточной крышке.

    ОСТОРОЖНО:

    Никогда не используйте прокладку повторно.

как собрать раздатку infiniti qx60

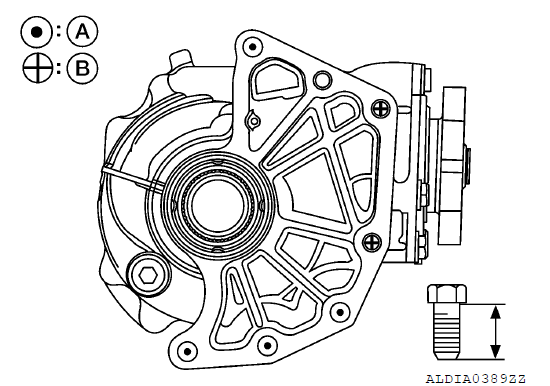

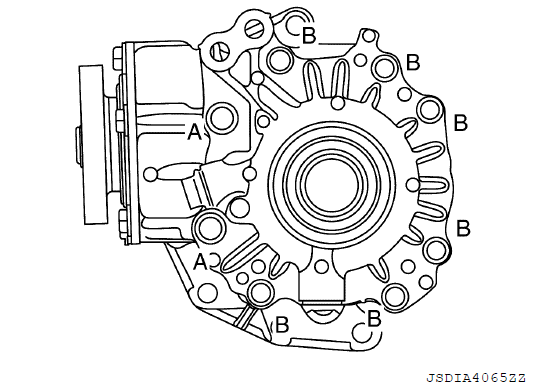

  • 4. Установите крышку раздаточного устройства на раздаточную коробку и нанесите антикоррозийное масло на резьбу и посадочные места крепежных болтов. Затем затяните крепежные болты с указанным моментом затяжки.

    A: Болт M10

    B: болт M8

  • Примечание:

    В данный момент установка уплотнительного кольца на передаточную крышку не требуется.

    Установите уплотнительное кольцо после проверки контакта с зубьями.

  • 5. Проверьте зазор, контакт с зубьями, общий предварительный натяг и биение соединительного фланца.
как собрать раздатку infiniti qx60
  • 6. Снимите крышку раздаточного устройства, чтобы установить уплотнительное кольцо.
  • 7. Слегка и равномерно нанесите универсальную смазку на уплотнительное кольцо и установите его на крышку раздаточного устройства.

    ОСТОРОЖНО:

    Никогда не используйте уплотнительное кольцо повторно.

    При установке уплотнительного кольца никогда не пользуйтесь инструментом.

    Никогда не повреждайте уплотнительное кольцо.

  • 8. Установите раздаточную крышку на раздаточную коробку и нанесите антикоррозийное масло на резьбу и посадочные места крепежных болтов.

    A: Болт M10

    B: болт M8

как собрать раздатку infiniti qx60

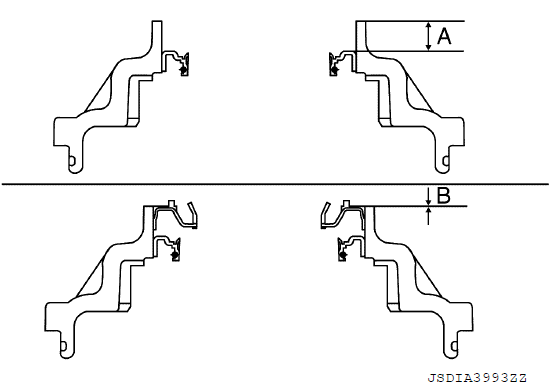

  • 9. Используя drift (инструмент для коммерческого обслуживания), поверните сальники крышки раздаточного устройства.

    A: 10.3 +0.6/-0 мм (0.406 +0.024/-0 дюйм.)

    B : 0 +0.6/-0 мм (0 +0.024/-0 дюйм.)

ОСТОРОЖНО:

  • При проверке общего момента предварительного натяга измерьте его без сальникового уплотнения, затем установите сальниковое уплотнение.
  • Никогда не используйте сальниковое уплотнение повторно.
  • При установке никогда не наклоняйте сальниковое уплотнение.
  • Нанесите универсальную смазку на кромки сальника, а трансмиссионное масло - по окружности сальника.
как разобрать раздатку infiniti qx60
  • 10. Установите прокладку на заливную пробку и закрепите ее на раздаточной крышке.

    ОСТОРОЖНО:

    • Никогда не используйте прокладку повторно.
    • Установите пробку заливной горловины после заливки масла.
