Замена ступицы перед INFINITI QX60

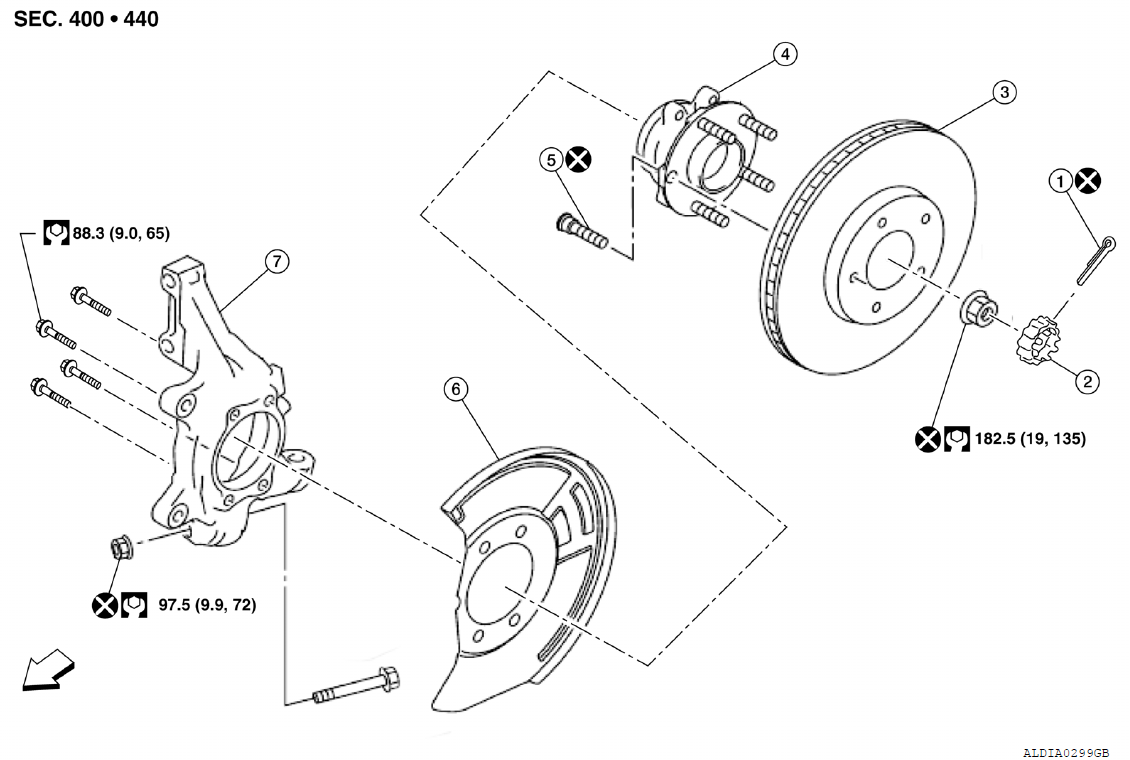

1. Шплинт
2. Фиксатор
3. Тормозной диск
4. Ступица колеса и подшипник в сборе
5. Болт ступицы колеса
6. Брызговик
7. Поворотный кулак

Как снять переднюю ступицу INFINITI QX60 ?

• 1. Снимите переднее колесо и шину с помощью электроинструмента.
• 2. Выверните болты крепления тормозного суппорта, оставив тормозной шланг подсоединенным, отведите тормозной суппорт в сторону с помощью проволоки.

  ОСТОРОЖНО:

  Не нажимайте на педаль тормоза при снятом тормозном суппорте в сборе.

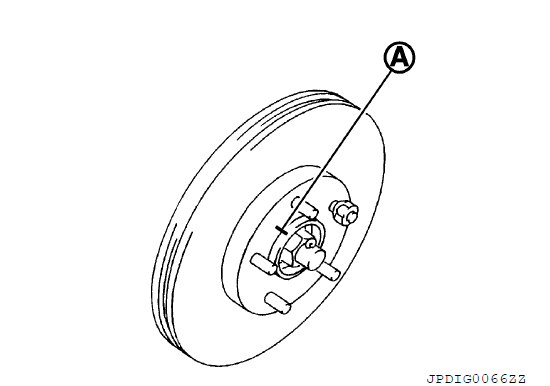

• 3. Нанесите метки центровки (А) на корпус тормозного диска, ступицу колеса и подшипниковый узел, затем снимите тормозной диск.

  ОСТОРОЖНО:

  Перед снятием дискового ротора нанесите метки центровки на ступицу колеса и подшипниковый узел, а также на тормозной диск.

  Не роняйте тормозной диск.

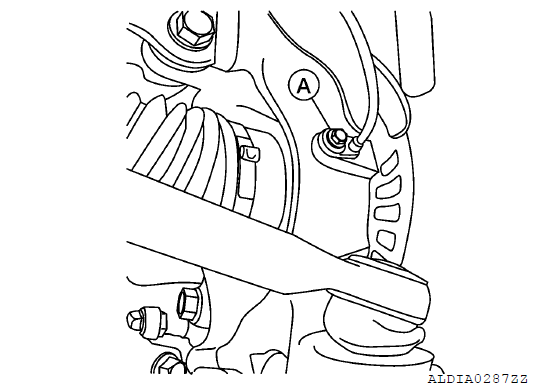

• 4. Выверните болт (A) датчика положения колеса и отодвиньте датчик положения колеса в сторону.

  ОСТОРОЖНО:

  Не натягивайте жгут проводов колесного датчика.

• 5. Снимите шплинт.
• 6. Снимите фиксатор гайки, затем открутите контргайку с приводного вала с помощью электроинструмента.

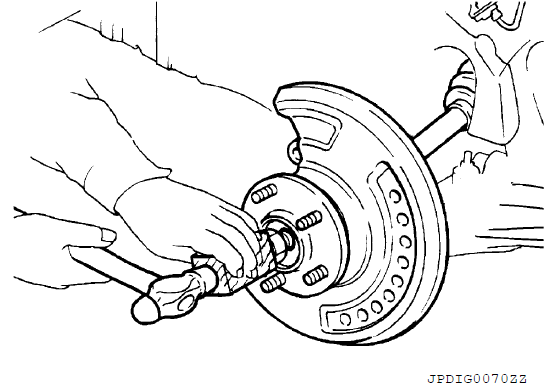

• 7. Используя кусок дерева и молоток, постучите по контргайке, чтобы отсоединить приводной вал от ступицы колеса.

  ОСТОРОЖНО:

  Не устанавливайте шарнир приводного вала под большим углом. Следите за тем, чтобы скользящий шарнир не растянулся слишком сильно.

  Не допускайте, чтобы приводной вал болтался без опоры.

  ПРИМЕЧАНИЕ:

  Используйте подходящий съемник, если приводной вал не может быть отделен от ступицы колеса и подшипникового узла.

• 8. Снимите контргайку ступицы колеса.
• 9. Выверните болты ступицы колеса и подшипникового узла с помощью электроинструмента.
• 10. Снимите брызговик, а также ступицу колеса и подшипниковый узел с поворотного кулака.

ОСМОТР ПОСЛЕ СНЯТИЯ

Проверьте компоненты на наличие деформации, трещин и других повреждений. При необходимости замените.

Осмотр шарового шарнира

Проверьте, нет ли поломок в опоре, осевой неплотности и крутящего момента шарового шарнира поперечной тяги, и при необходимости отремонтируйте его.

Как поставить / установить переднюю ступицу INFINITI QX60 ?

Установка производится в порядке, обратном снятию.

• Очистите сопряженную поверхность контргайки ступицы колеса и ступицы колеса с подшипниковым узлом.
• Очистите сопрягаемые поверхности приводного вала, ступицы колеса и подшипникового узла.

ОСТОРОЖНО:

• Не используйте электроинструмент для затягивания контргайки ступицы колеса.
• При разборке совместите отметки, сделанные на роторе и ступице переднего колеса.
• Не используйте повторно шплинт.
• Не наносите смазочное масло на сопрягаемые поверхности.
• Не используйте повторно гайки нижних стоек.
• Не используйте повторно контргайку ступицы колеса.
