Как снять передний подкрылок на автомобиле INFINITI QX70
Как снять передний подкрылок ИНФИНИТИ QX70
Требуется доступ к элементам передней подвески или проведение ремонтных работ в колесной арке? Необходима замена поврежденного подкрылка или антикоррозийная обработка скрытых полостей?
Техническое примечание:
Передний подкрылок INFINITI QX70 представляет собой сложную пластиковую конструкцию, интегрированную с системой бампера и элементами активного аэродинамического пакета. Особое внимание требуется к сохранности крепежных элементов и точному позиционированию при установке.

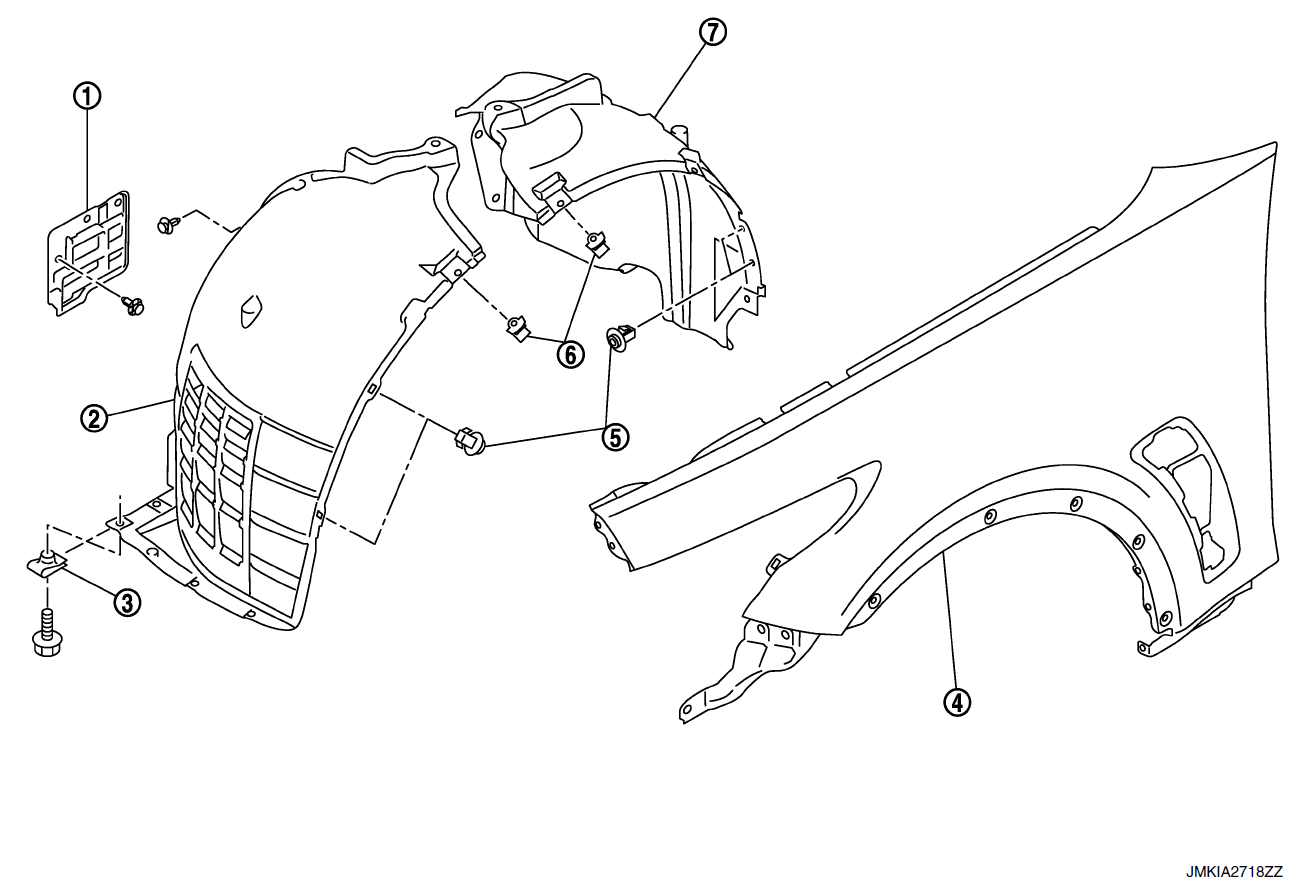

Как снять передний подкрылок?
- Брызговик (модели с полным приводом)
- Защита крыла (спереди)
- J-образная гайка
- Переднее крыло
- Втулка
- Фиксатор крыла
- Защита крыла (сзади)

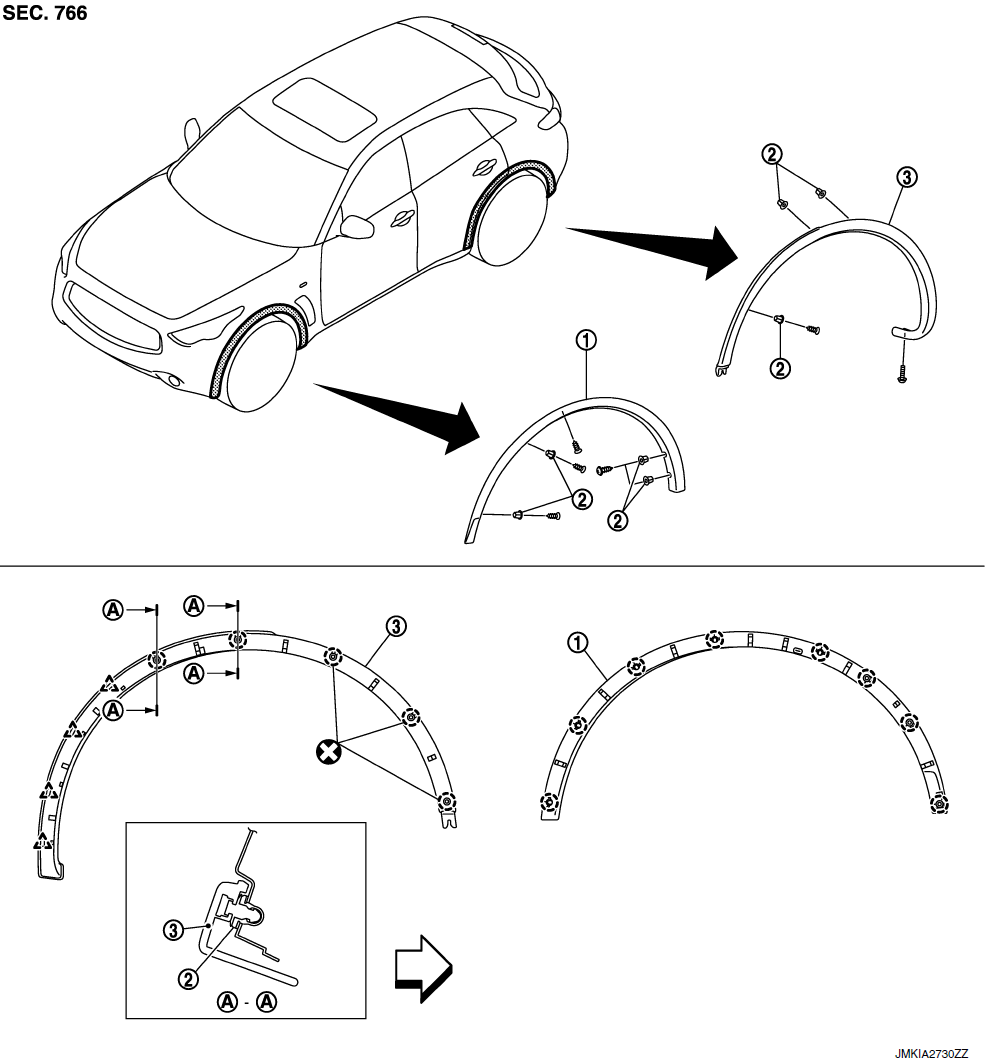

Как снять молдинги накладки арок крыла?
- Формовка переднего скругления
- Втулка
- Формовка заднего скругления
- Изображение круга пунктиром: Зажим
- Изображение треугольника пунктиром: Защелка
- Изображение стрелки: Передняя часть автомобиля
- Изображение круга с перекрестием: Всегда заменяйте после каждой разборки.
Как снять передний молдинг арок крыла INFINITI QX70 ?
- 1. Выверните крепежные винты переднего углового молдинга.

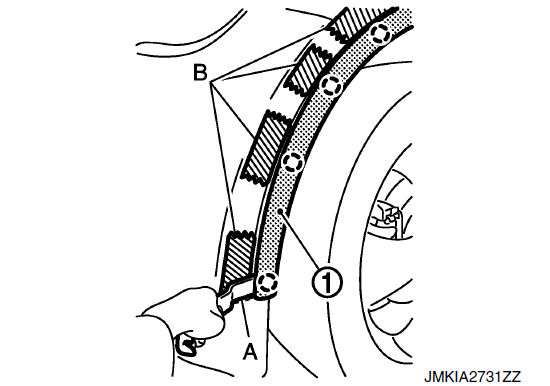

- 2. Отсоедините фиксаторы углового молдинга (1) от переднего торца к заднему с помощью съемника (А).
ОСТОРОЖНО
- Нанесите защитную ленту (В) на переднюю панель бампера и крыло, чтобы защитить окрашенную поверхность от повреждений.
- Никогда не используйте в качестве инструмента для снятия предметы, которые могут повредить переднюю панель бампера в сборе и переднее крыло.
- Медленно и осторожно отсоединяйте зажимы.
- Никогда сильно не тяните за переднюю кромку формовочного изделия.
Как снять задний молдинг арок крыла INFINITI QX70 ?
- 1. Выверните крепежные винты заднего углового молдинга.

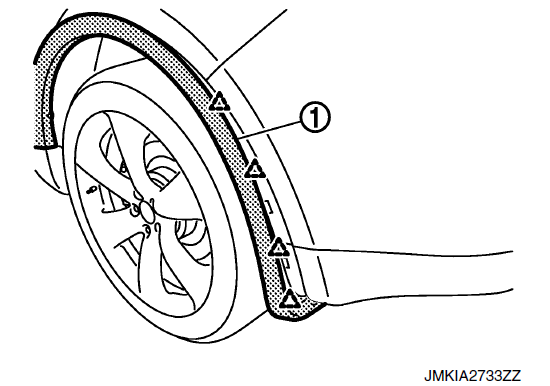

- 2. Отсоедините защелки от задней стороны заднего углового молдинга (1).
- Изображение треугольника пунктиром: ЗАЩЁЛКА

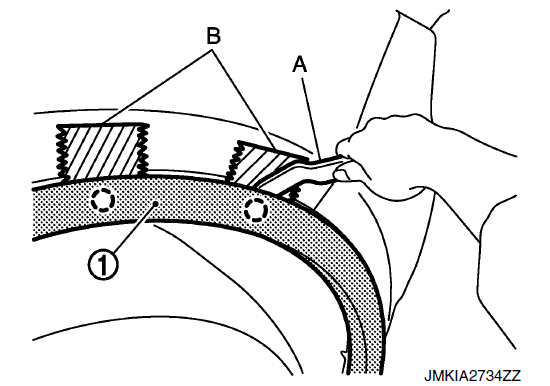

- 3. Отсоедините зажимы от заднего формовочного элемента (1) от заднего торца к переднему с помощью съемника (А).
- Изображение круга пунктиром: КЛИПСА
ОСТОРОЖНО
- Наклейте на корпус защитную ленту (В), чтобы защитить окрашенную поверхность от повреждений.
- Никогда не используйте в качестве инструмента для снятия какие-либо предметы, которые могут повредить панель кузова.
- Медленно и осторожно отсоединяйте зажимы.
- Никогда сильно не тяните за задний угловой молдинг.

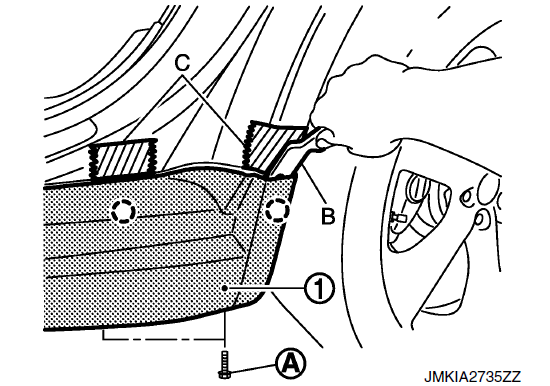

- 4. Выверните болты крепления центрального брызговика (1) (A) с заднего конца центрального брызговика под боковиной.
- 5. Отсоедините фиксаторы центрального брызговика с помощью съемного инструмента (B), а затем отпустите задний конец центрального брызговика.
- Изображение круга пунктиром: КЛИПСА
ОСТОРОЖНО
- Наклейте на корпус защитную ленту (В), чтобы защитить окрашенную поверхность от повреждений.
- Никогда не используйте в качестве инструмента для снятия какие-либо предметы, которые могут повредить панель кузова.
- Медленно и осторожно отсоединяйте зажимы.
- Никогда сильно не тяните за задний угловой молдинг.
- 6. Снимите задний угловой молдинг с автомобиля.
Как снять передний подкрылок INFINITI QX70 ?
- 1. Снимите передний угловой молдинг.

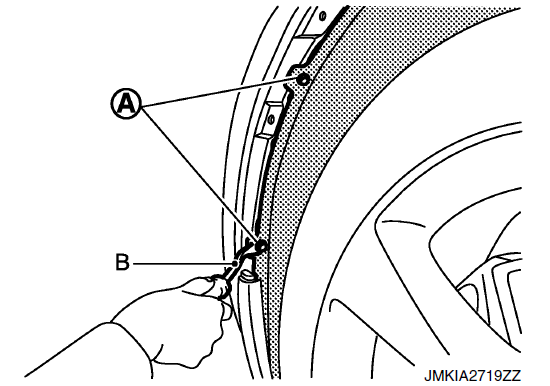

- 2. Снимите фиксирующие втулки защитных элементов переднего крыла (спереди и сзади) (A) с помощью съемника (B).

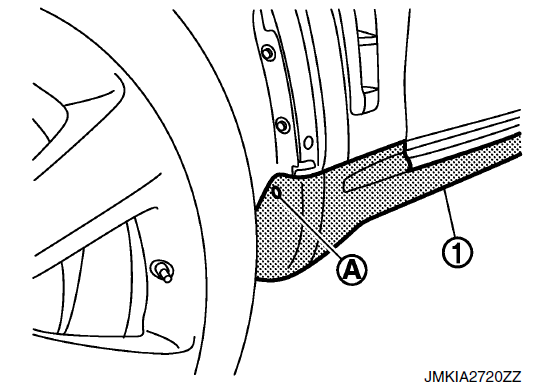

- 3. Снимите центральный брызговик (1) с крепежного винта (A).
- 5. Снимите фиксаторы защиты крыла (задняя часть).
- 6. Отсоедините фиксатор крыла от дуг переднего крыла, а затем снимите защиту крыла (задняя часть).

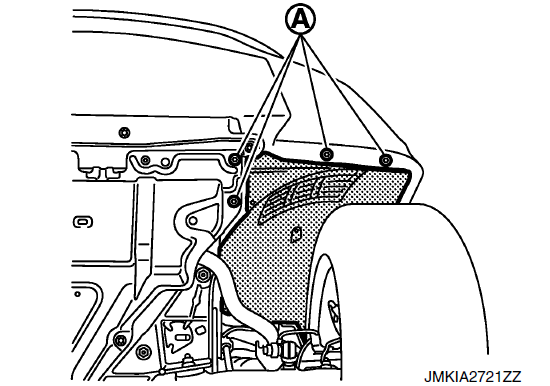

- 7. Снимите болты крепления защиты крыла (передняя часть) (A).
- 8. Снимите крепежные зажимы защитного крыла (переднего).
- 9. Снимите фиксатор крыла с арок рулевой рубки, а затем снимите защитное крыло (переднее) с рулевой рубки.
- 10. После снятия защитного устройства переднего крыла снимите следующие детали.
- Зажимы крыла
- J-образная гайка
