Как снять задний бампер на автомобиле INFINITI QX70
Как снять задний бампер ИНФИНИТИ QX70
Требуется доступ к элементам задней части автомобиля для ремонта или установки дополнительного оборудования? Необходима замена элементов парковочной системы или восстановление лакокрасочного покрытия? Не рискуйте целостностью дорогостоящих элементов кузова! Профессиональный демонтаж бампера гарантирует сохранность всех элементов конструкции и корректную работу электронных систем.
Техническое примечание:
Задний бампер INFINITI QX70 представляет собой сложную сборную конструкцию, включающую пластиковый кожух, энергопоглощающие элементы, систему парковочных радаров и крепежную систему. Особое внимание требуется к хрупким пластиковым клипсам и точному позиционированию бампера при установке.
Как снять задний бампер?

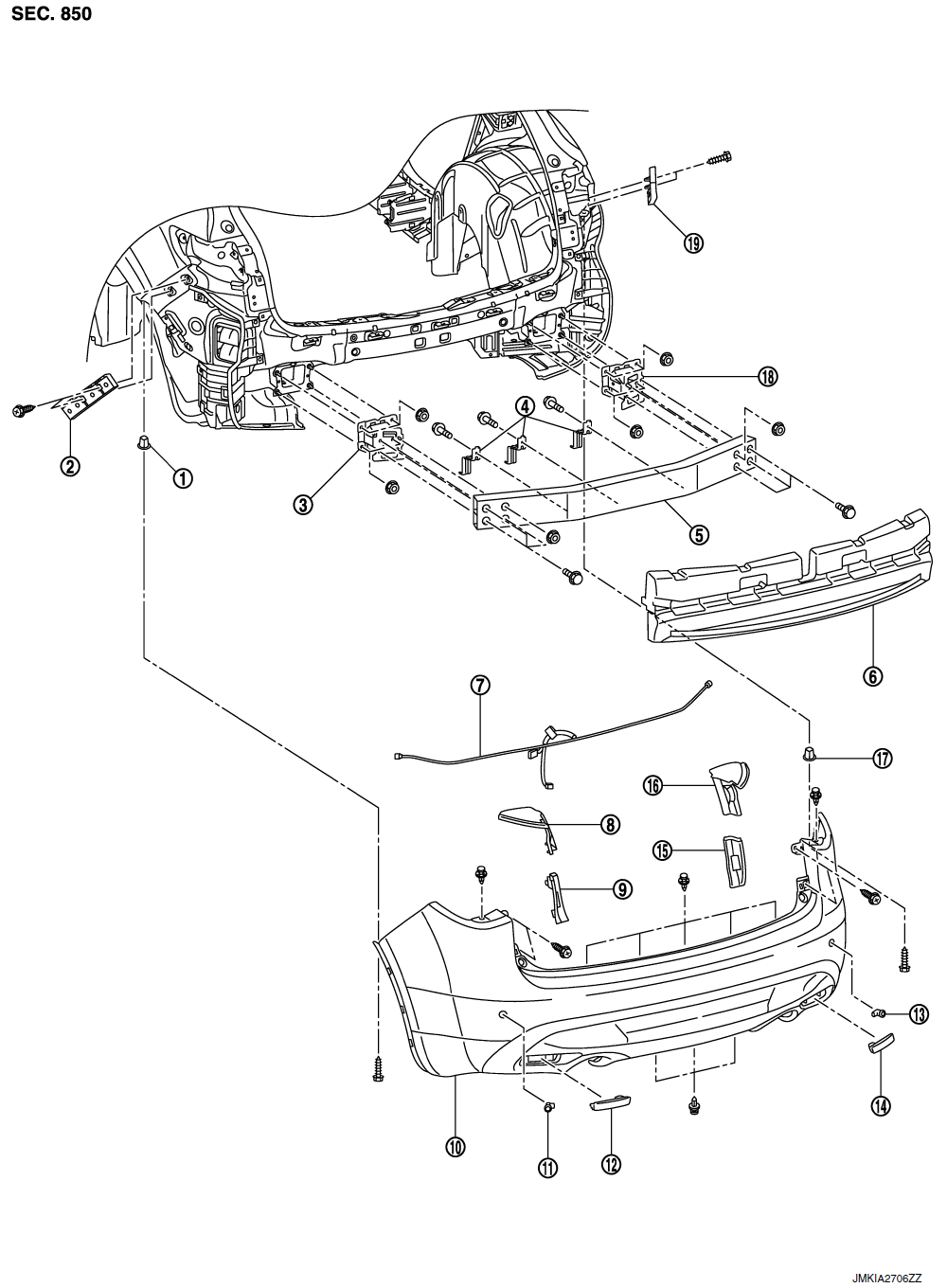

Схема заднего бампера
- Боковая втулка бампера LH
- Боковой кронштейн бампера LH
- Упор бампера LH
- Нижний фиксатор бампера
- Усиление бампера
- Амортизатор энергии
- Дополнительный жгут проводов бампера
- Верхний ограничитель заднего комбинированного фонаря LH
- Нижний ограничитель заднего комбинированного фонаря LH
- Панель бампера в сборе
- Датчик гидролокатора LH
- Зеркальный отражатель LH
- Датчик гидролокатора RH
- Зеркальный отражатель RH
- Нижний ограничитель заднего комбинированного фонаря RH
- Верхний ограничитель заднего комбинированного фонаря RH
- Боковая втулка бампера RH
- Упор бампера RH
- Боковой кронштейн бампера RH

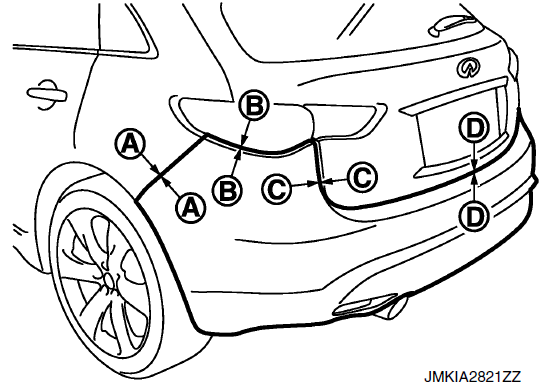

Как выставить зазоры заднего бампера
ПРИМЕЧАНИЕ:
В момент установки выполните регулировку фитинга омывателя фар.
| ЧАСТЬ БАМПЕРА | ЗАЗОР | ДОПУСК |
|---|---|---|
| A-A задний бампер – заднее крыло | 0,0 – 0,8 мм | -1,0 – 1,0 мм |
| B-B задний бампер – задний блок фар | 0,0 – 3,0 мм | - |
| C-C задний бампер – задняя дверь | 3.0 – 7.0 мм | -2,0 – 2,0 мм |
| D-D задний бампер – задняя дверь | 5,9 – 9,0 мм | - |
Как снять задний бампер INFINITI QX70 ?
ОСТОРОЖНО:
Накладка бампера изготовлена из полимера. Никогда не прикладывайте к ней больших усилий и следите за тем, чтобы на нее не попало масло.
- 1. Полностью откройте заднюю дверь.
- 2. Снимите задние комбинированные фонари (LH/RH).

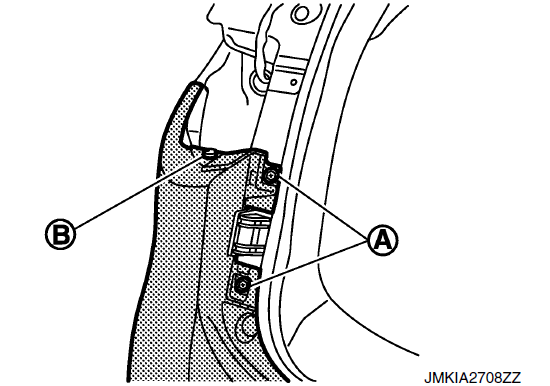

- 3. Выверните болты (A) и зажимы (B) (LH/RH), расположенные под задними комбинированными фонарями (LH/RH).

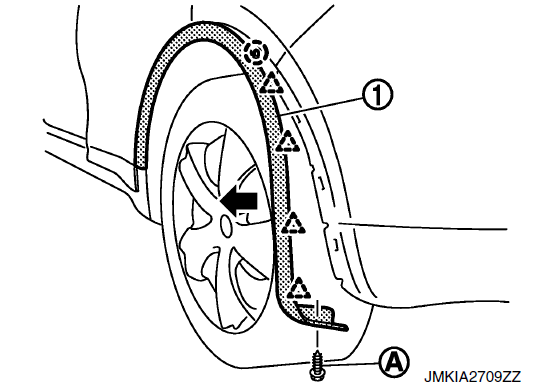

- 4. Открутите крепежные винты (A) (LH/RH) задних угловых накладок (1).
- 5. Снимите защелки и зажимы для крепления задних угловых накладок (LH/RH).
- Изображение круга пунктиром - ЗАЖИМ
- Изображение треугольника пунктиром - ЗАЩЁЛКА

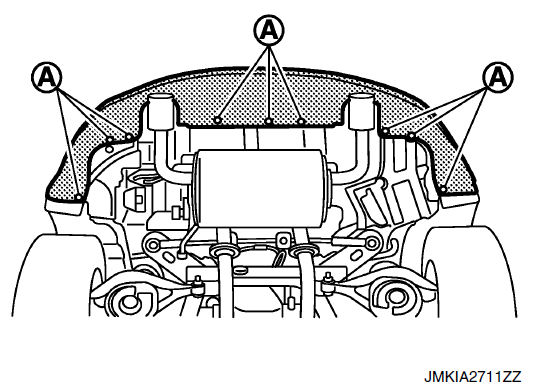

- 6. Выверните крепежные винты передней панели бампера в сборе (A) (LH/RH).
- 7. Снимите фиксаторы с нижней стороны передней панели бампера в сборе (A).

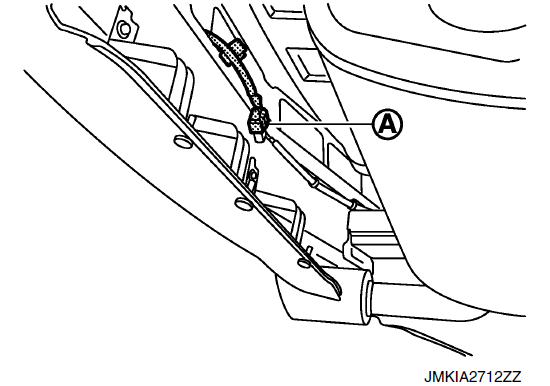

- 8. Отсоедините разъем дополнительного жгута проводов бампера (A).

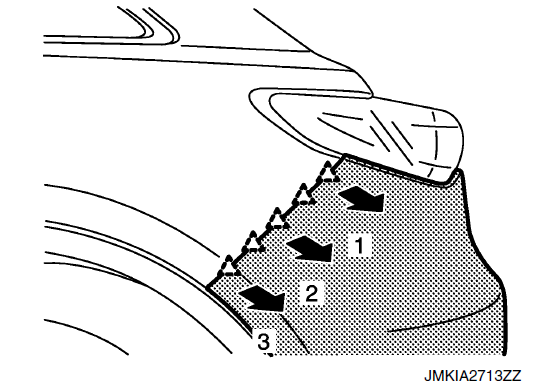

- 9. Потяните переднюю панель бампера в сборе с обеих сторон по направлению к выходу автомобиля, чтобы отсоединить переднюю панель бампера в сборе от боковых кронштейнов бампера (LH/RH).
- Изображение треугольника пунктиром - ЗАЩЁЛКА
- 10. Снимите переднюю панель бампера в сборе.
ОСТОРОЖНО:
При снятии накладки на бампер требуются 2 работника, чтобы предотвратить ее падение.
- 11. После снятия защитной панели бампера снимите следующие детали.
- Светоотражатели (LH/RH).
- Гидроакустические датчики (LH/RH).
- Дополнительная обвязка бампера.
- 12. Снимите амортизатор энергии бампера.
- 13. Открутите гайки и болты крепления усилителя бампера, а затем снимите усиление бампера с помощью электроинструмента.
- 13. Снимите панель бампера в сборе.
Как установить задний бампер INFINITI QX70 ?
- Устанавливайте в порядке, обратном снятию.
