Замена патрубков охлаждения INFINITI QX70
Как поменять патрубки охлаждения на автомобиле INFINITI QX70
Как заменить патрубки системы охлаждения ИНФИНИТИ QX70
Обнаружили подтеки антифриза под автомобилем? Патрубки системы охлаждения потеряли эластичность или имеют видимые повреждения? Уровень охлаждающей жидкости постоянно снижается без явных причин? Не допускайте разрыва патрубков в пути! Своевременная замена обеспечивает стабильную работу системы охлаждения и предотвращает риск перегрева двигателя.
Основные признаки необходимости замены патрубков:
- Видимые трещины или расслоение резиновых поверхностей
- Потеря эластичности и отвердение материала патрубков
- Раздутие патрубков под давлением системы
- Масляные подтеки на поверхности патрубков
- Постоянное появление следов антифриза в подкапотном пространстве
- Превышение рекомендуемого срока эксплуатации патрубков (более 5 лет)
Процедура замены включает:
- Тщательную диагностику состояния всех патрубков системы охлаждения
- Демонтаж дефектных патрубков с аккуратным отсоединением хомутов
- Очистку посадочных мест от остатков старого уплотнительного материала
- Установку новых оригинальных патрубков с применением рекомендованных хомутов
- Заправку системы свежим антифризом с соблюдением регламентных объемов
- Удаление воздушных пробок из системы охлаждения
- Контроль герметичности системы под рабочим давлением
- Проверку работы системы охлаждения на различных режимах работы двигателя
- Контроль уровня охлаждающей жидкости после пробной поездки
Техническое примечание:
Система охлаждения INFINITI QX70 состоит из сети сложных патрубков, включая элементы с армированием и специальными соединениями. Особое внимание требуется к патрубкам, соединяющим двигатель с радиатором и теплообменником отопителя, где присутствуют повышенные температуры и вибрационные нагрузки.

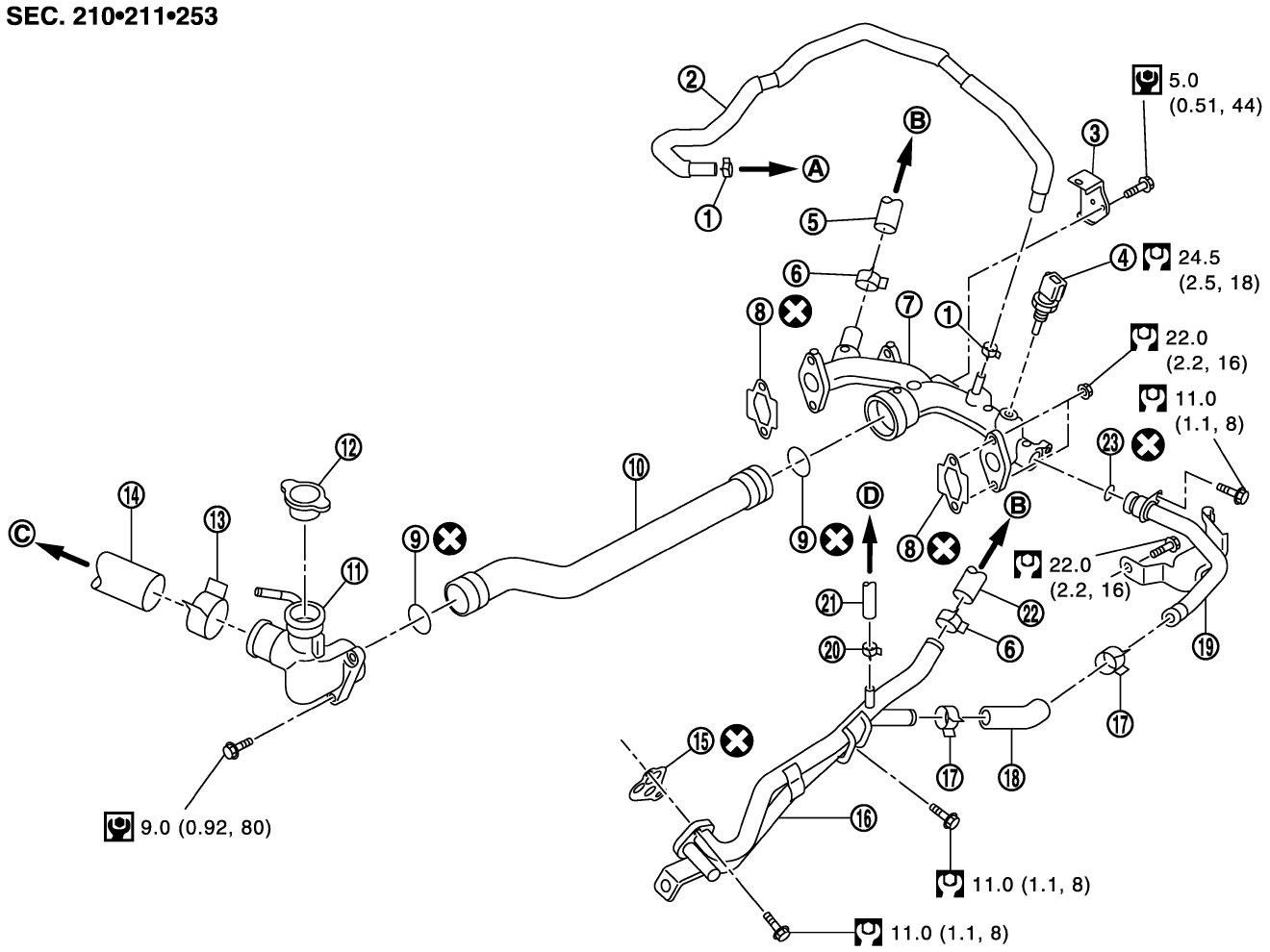

Замена патрубков системы охлаждения на INFINITI QX70
- Зажим
- Водяной шланг
- Крепление жгута проводов
- Отвод воды (сзади)
- Шланг отопителя
- Прокладка
- Шайба
- Датчик температуры охлаждающей жидкости двигателя
- Уплотнительное кольцо
- Патрубок для отвода воды
- Выход для воды (спереди)
- Крышка радиатора
- Зажим
- Шланг бачка-накопителя
- Зажим
- Шланг радиатора (верхний)
- Прокладка
- Патрубок
- Зажим
- Шланг
- Шланг
- Прокладка
- Трубка нагревателя
- Зажим
- Водяной шланг
- Водяной шланг для подачи воды
- Отводная труба для воды
- Уплотнительное кольцо
- Шланг нагревателя
- A. К трубопроводу отвода воздуха
- B. К сердечнику нагревателя
- C. К накопительному баку
- D. К радиатору
- E. К масляному радиатору
- F. К электрическому приводу управления дроссельной заслонкой
Как снять патрубки охлаждения двигателя INFINITI QX70 ?
- 1. Снимите крышку двигателя с помощью электроинструмента.
- 2. Слейте охлаждающую жидкость из сливной пробки радиатора в нижней части радиатора.
ОСТОРОЖНО:
- Выполните этот шаг, когда двигатель не прогрет.
- Не допускайте попадания охлаждающей жидкости двигателя на приводной ремень.
- 3. Снимите крышку двигателя.
- 4. Снимите бачок-накопитель.
- 5. Снимите воздуховод и корпус воздухоочистителя в сборе.
- 6. Снимите указатель уровня масла и направляющую.
- 7. Снимите шланг радиатора (верхний) и шланг отопителя.
- 8. Отсоедините жгут проводов двигателя, сняв их кронштейн с водовыпускного отверстия (сзади).
- 9. При необходимости снимите датчик температуры охлаждающей жидкости двигателя.
ОСТОРОЖНО:
- Будьте осторожны, чтобы не повредить датчик температуры охлаждающей жидкости двигателя.
- 10. Снимите патрубок нагревателя, отводной патрубок для воды и отводной патрубок для отвода воды.
- 11. При необходимости снимите водовыпускной патрубок (сзади).
Как установить патрубки охлаждения двигателя INFINITIQX70 ?
Обратите внимание на следующее и устанавливайте в порядке, обратном снятию.
ОСТОРОЖНО:
Не используйте уплотнительные кольца повторно.
- Надежно вставьте каждый шланг и установите хомут в таком положении, чтобы он не касался выступа трубы.
- При вставке водовыпускного патрубка и обходного патрубка в водовыпускное отверстие нанесите нейтральное моющее средство на уплотнительное кольцо.
ОСТОРОЖНО:
При монтаже водовыпускного патрубка и перепускной трубы для воды ни в коем случае не допускайте защемления уплотнительных колец (сзади).
