Замена передних колодок INFINITI QX70

2 поршневого типа

Проверьте толщину износа тормозных колодок через смотровое отверстие на корпусе цилиндра. При необходимости проверьте с помощью шкалы.

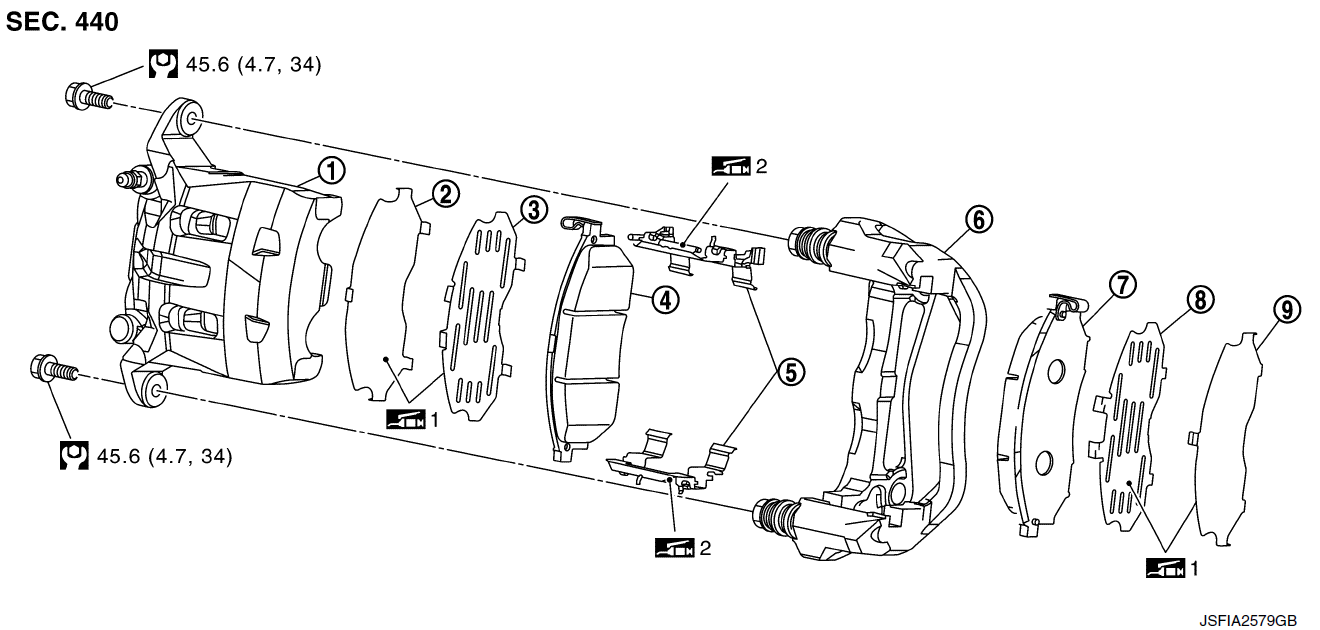

1. Суппорт
2. Крышка внутренней прокладки
3. Внутренняя прокладка
4. Внутренняя прокладка (с датчиком износа прокладки)
5. Фиксатор прокладки
6. Элемент крутящего момента
7. Наружная прокладка (с датчиком износа прокладки)
8. Наружная прокладка
9. Наружная прокладочная крышка

• Изображение шприцевания 1: Нанесите смазку MOLYKOTE® AS880N или на силиконовой основе.
• Изображение шприцевания 2: Нанесите смазку MOLYKOTE® 7439 или аналогичную.

Как снять / поменять тормозные колодки?

ВНИМАНИЕ:

Поскольку пыль, покрывающая передний тормоз, оказывает вредное воздействие на организм человека, ее необходимо удалять с помощью пылесборника. Никогда не разбрызгивайте пыль с помощью пневматического пистолета.

ОСТОРОЖНО:

• Никогда не нажимайте на педаль тормоза при снятии тормозных колодок, так как поршень может выскочить.
• Ни в коем случае не проливайте тормозную жидкость на ротор тормозного диска.

1. Снимите шины с помощью электроинструмента.
2. Выверните нижний болт скользящего штифта.
3. Закрепите корпус цилиндра подходящей проволокой, чтобы тормозной шланг не растягивался. Затем снимите тормозные колодки, прокладки, крышки прокладок и фиксаторы колодок с элемента регулировки крутящего момента.

   ОСТОРОЖНО:

   • Ни в коем случае не деформируйте фиксатор тормозных колодок при снятии его с элемента регулировки крутящего момента.
   • Ни в коем случае не повреждайте поршневой колпачок.
   • Никогда не роняйте тормозные колодки, накладки и крышки на них.
   • Запомните каждое положение снятых тормозных колодок.

Как установить тормозные колодки?

ВНИМАНИЕ:

Поскольку пыль, покрывающая передний тормоз, оказывает вредное воздействие на организм человека, ее необходимо удалять с помощью пылесборника. Никогда не разбрызгивайте пыль с помощью пневматического пистолета.

ОСТОРОЖНО:

• Никогда не нажимайте на педаль тормоза при снятии тормозных колодок или корпуса цилиндра, так как поршень может выскочить.
• Никогда не проливайте тормозную жидкость на дисковый ротор.

• 1. Нанесите MOLYKOTE® 7439 или аналогичный материал на фиксаторы прокладок перед их установкой на элемент крутящего момента, если фиксаторы прокладок были сняты.

  ОСТОРОЖНО:

  • Надежно закрепите фиксаторы накладок, чтобы они не отрывались от вращающего элемента.
  • Никогда не деформируйте фиксаторы накладок.

• 2. Нанесите смазку MOLYKOTE® AS880N или смазку на силиконовой основе на стыки между прокладками и крышками тормозных колодок и установите их на тормозную колодку.

  ОСТОРОЖНО:

  При замене тормозной колодки всегда заменяйте прокладки вместе с их крышками.

• 3. Установите тормозные колодки на фиксатор крутящего момента.

  ОСТОРОЖНО:

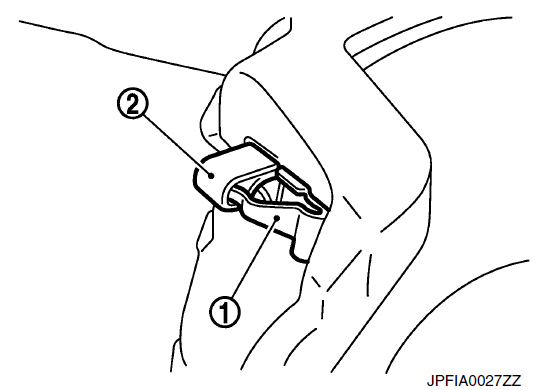

  Как внутренняя, так и наружная колодки имеют систему возврата колодки на фиксаторе колодки. Надежно закрепите рычаг возврата колодки (1) на датчике износа колодки (2).

• 4. Установите корпус цилиндра на элемент крутящего момента.

  ОСТОРОЖНО:

  • Ни в коем случае не повреждайте крышку поршня.
  • При замене тормозной колодки на новую проверьте уровень тормозной жидкости в бачке-накопителе, поскольку при вдавливании поршня тормозная жидкость возвращается в бачок главного цилиндра.

  ПРИМЕЧАНИЕ:

  Используйте поршневой инструмент для дискового тормоза, чтобы легко надавить на поршень.

• 5. Установите нижний болт скользящей шпильки и затяните его с указанным моментом затяжки.
• 6. Несколько раз нажмите на педаль тормоза, чтобы убедиться в отсутствии тяги переднего дискового тормоза.

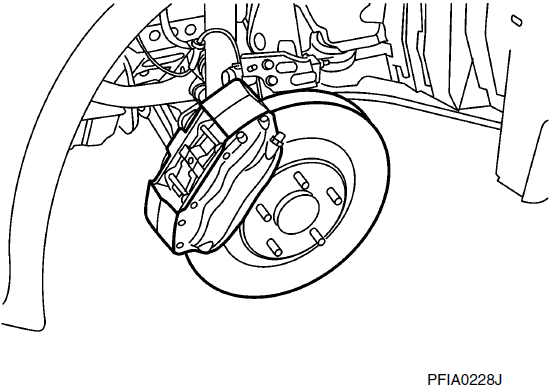

Суппорт 4 поршневого типа

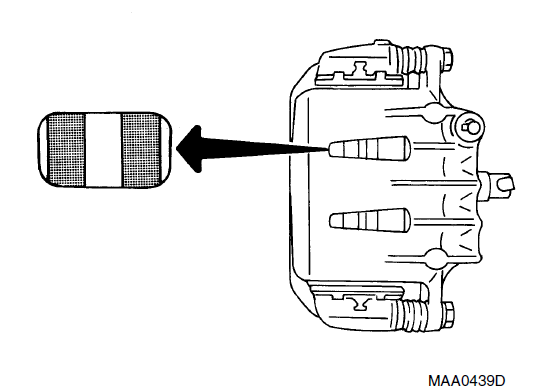

Проверьте толщину износа тормозных колодок через смотровое отверстие на суппорте. При необходимости проверьте с помощью шкалы.

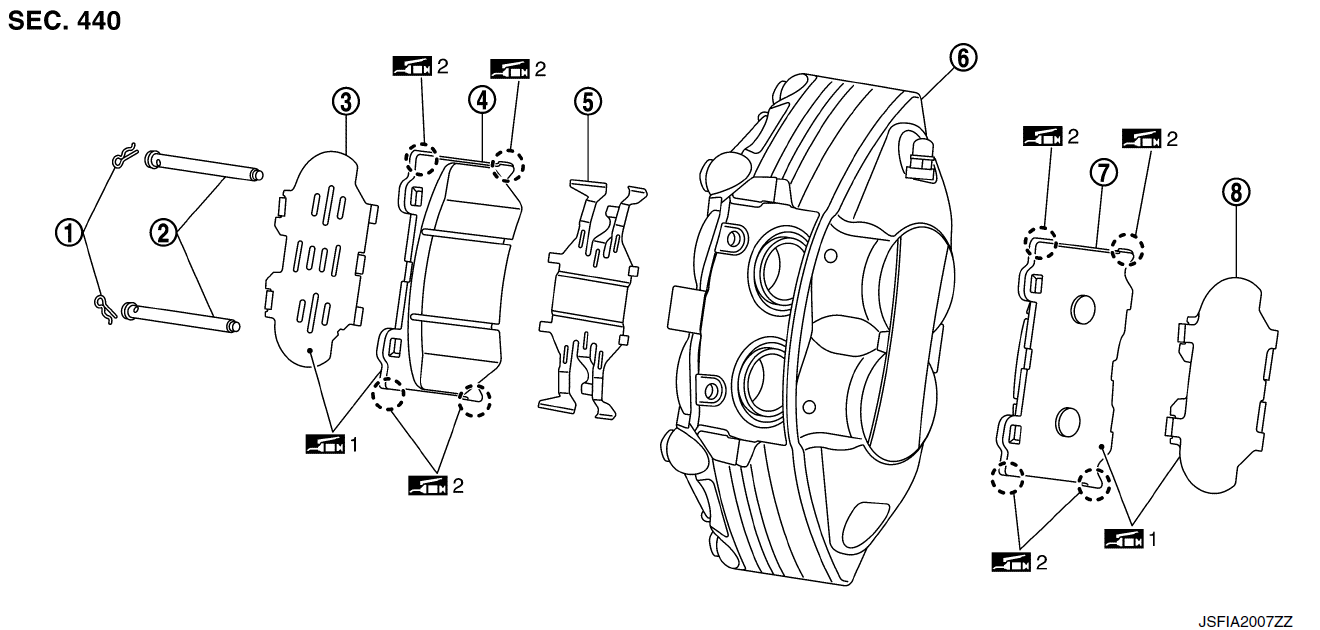

1. Скоба (Зажим)
2. Штифт накладки
3. Внутренняя прокладка
4. Внутренняя прокладка (с датчиком износа накладки)
5. Поперечная пружина
6. Суппорт
7. Наружная прокладка
8. Наружная прокладка

• Изображение шприцевания 1: Нанесите смазку MOLYKOTE® AS880N или на силиконовой основе.
• Изображение шприцевания 2: Нанесите смазку MOLYKOTE® 7439 или аналогичную.

Как снять / поменять тормозные колодки суппорт 4 поршня?

ПРЕДУПРЕЖДЕНИЕ:

Поскольку пыль, покрывающая передний тормоз, оказывает вредное воздействие на организм человека, ее необходимо удалять с помощью пылесборника. Никогда не раздувайте пыль с помощью пневматического пистолета.

ОСТОРОЖНО:

• Никогда не нажимайте на педаль тормоза при снятии тормозных колодок, так как поршень может выскочить.
• Никогда не проливайте тормозную жидкость на дисковый ротор и суппорт.

• 1. Снимите шины с помощью электроинструмента.
• 2. Снимите зажимы (1) со штифтов колодок.

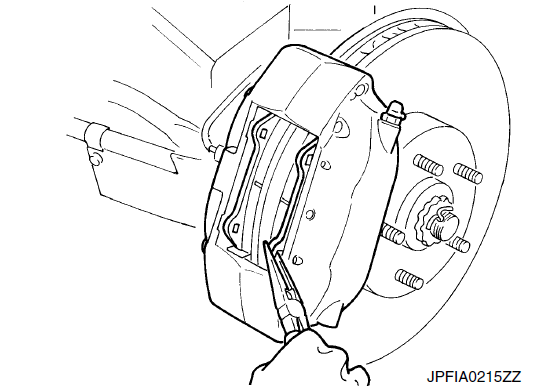

• 3. Снимите штифты накладки, удерживая поперечную пружину нажатой, затем снимите поперечную пружину с суппорта.

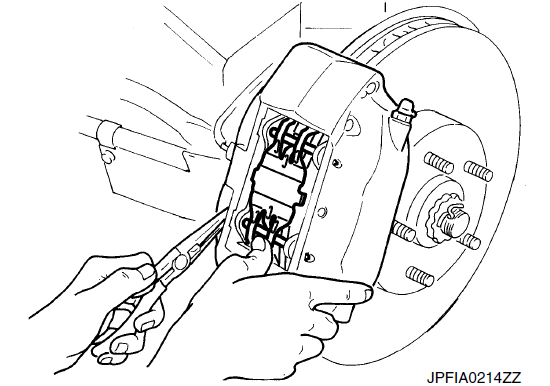

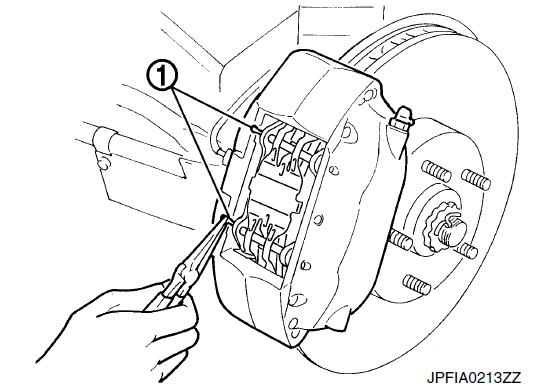

• 4. С помощью плоскогубцев снимите тормозные колодки и прокладки с суппорта.

  ОСТОРОЖНО:

  • Ни в коем случае не повредите крышку поршня.
  • Никогда не роняйте тормозные колодки, прокладки.
  • Запомните каждое положение снятых тормозных колодок.затем снимите поперечную пружину с суппорта.

Как установить тормозные колодки суппорт 4 поршня?

ВНМИАНИЕ:

Поскольку пыль, покрывающая передний тормоз, оказывает вредное воздействие на организм человека, ее необходимо удалять с помощью пылесборника. Никогда не разбрызгивайте пыль с помощью пневматического пистолета.

ОСТОРОЖНО:

• Никогда не нажимайте на педаль тормоза при снятии тормозных колодок, так как поршень может выскочить.
• Никогда не проливайте тормозную жидкость на дисковый ротор и суппорт.

• 1. Нанесите смазку MOLYKOTE® AS880N или смазку на силиконовой основе на стыки между тормозными колодками и прокладками и установите прокладки на тормозную колодку.

  ОСТОРОЖНО:

  При замене тормозной колодки всегда устанавливайте прокладки вместе.

• 2. Нанесите MOLYKOTE® 7439 или аналогичный материал на стыки между тормозными колодками и суппортом.
• 3. Установите тормозные колодки на суппорт.

  ОСТОРОЖНО:

  • Никогда не повреждайте поршневой колпачок.
  • В случае замены колодки на новую проверьте уровень тормозной жидкости в бачке-накопителе потому что тормозная жидкость возвращается в бачок главного цилиндра при вдавливании поршня.

  ПРИМЕЧАНИЕ:

  Используйте поршневой инструмент для дисковых тормозов, чтобы легко надавить на поршень.

• 4. Установите штифт верхней тормозной колодки с внутренней стороны, затем плотно установите на внешнюю сторону через отверстие в верхней части тормозной колодки.

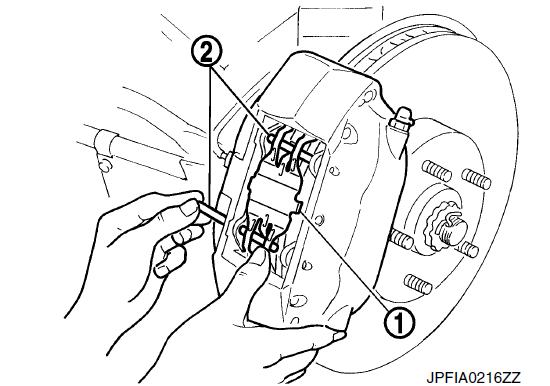

• 5. Наденьте верхнюю часть поперечной пружины (1) на верхний штифт накладки (2), вдавите поперечную пружину, установите нижний штифт накладки с внутренней стороны на внешнюю и закрепите поперечную пружину.
• 6. Установите зажимы на штифты накладки.

  ОСТОРОЖНО:

  Если фиксатор закреплен не до конца, во время движения автомобиля может выпасть штифт тормозной колодки.

• 7. Несколько раз нажмите на педаль тормоза, чтобы убедиться в отсутствии тяги переднего дискового тормоза.
