Замена заднего подрамника INFINITI QX70
Запчасти и расходники
| Наименование | Производитель | Номер | Стоимость |
|---|---|---|---|

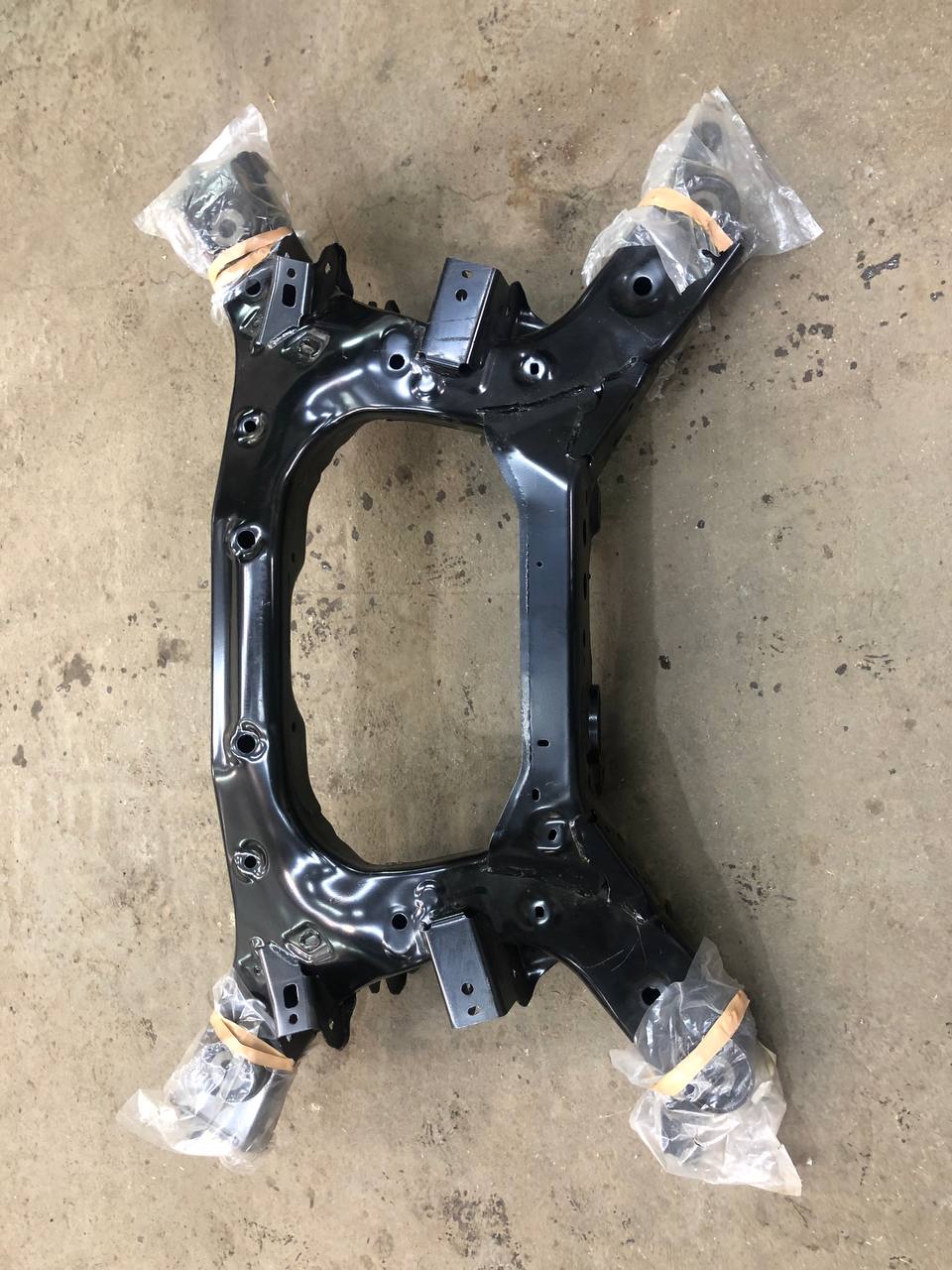

| Подрамник задний Infiniti 554001CB0E | NISSAN (GLOBAL) | 554001CB0E | 109 550 руб. |
Как заменить задний подрамник на автомобиле INFINITI QX70
Как снять задний подрамник ИНФИНИТИ QX70
Обнаружили изменения в поведении автомобиля на дороге? Появились стуки в задней подвеске или нарушилось положение колес? Заметили неравномерный износ резины или увод автомобиля с траектории? Не откладывайте ремонт! Корректная геометрия задней подвески напрямую влияет на безопасность управления, устойчивость автомобиля и ресурс шин.
Основные признаки необходимости замены:
- Нарушение геометрии задней подвески после ДТП
- Глухие стуки в задней части автомобиля
- Неустойчивое поведение на высокой скорости
- Невозможность регулировки развала-схождения

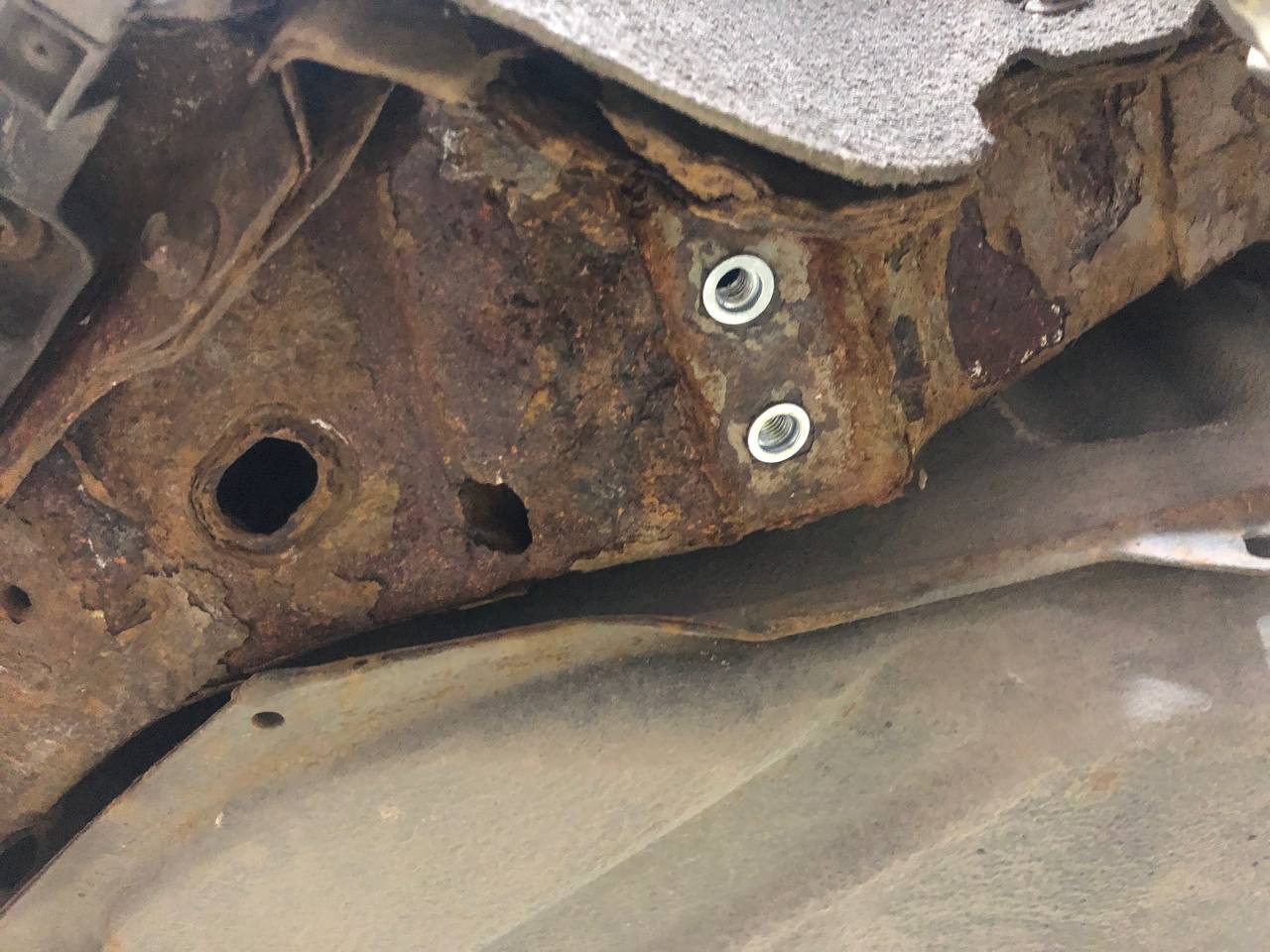

- Коррозионные повреждения конструктивных элементов
- Деформации от воздействия дорожных препятствий
Процедура замены включает:
- Полную диагностику геометрии кузова на стапеле
- Демонтаж узлов и агрегатов, закрепленных на подрамнике
- Аккуратный съем поврежденного подрамника
- Подготовку посадочных мест и антикоррозийную обработку
- Установку нового оригинального подрамника
- Контроль положения с использованием измерительных систем
- Монтаж всех демонтированных компонентов
- Тестовый заезд для проверки управляемости
Техническое примечание:
Задний подрамник QX70 является интегрированным элементом кузова, на котором крепятся элементы подвески, рулевого управления и трансмиссии. Замена требует процедуры РАЗВАЛ-СХОЖДЕНИЯ.
Как снять задний подрамник ?

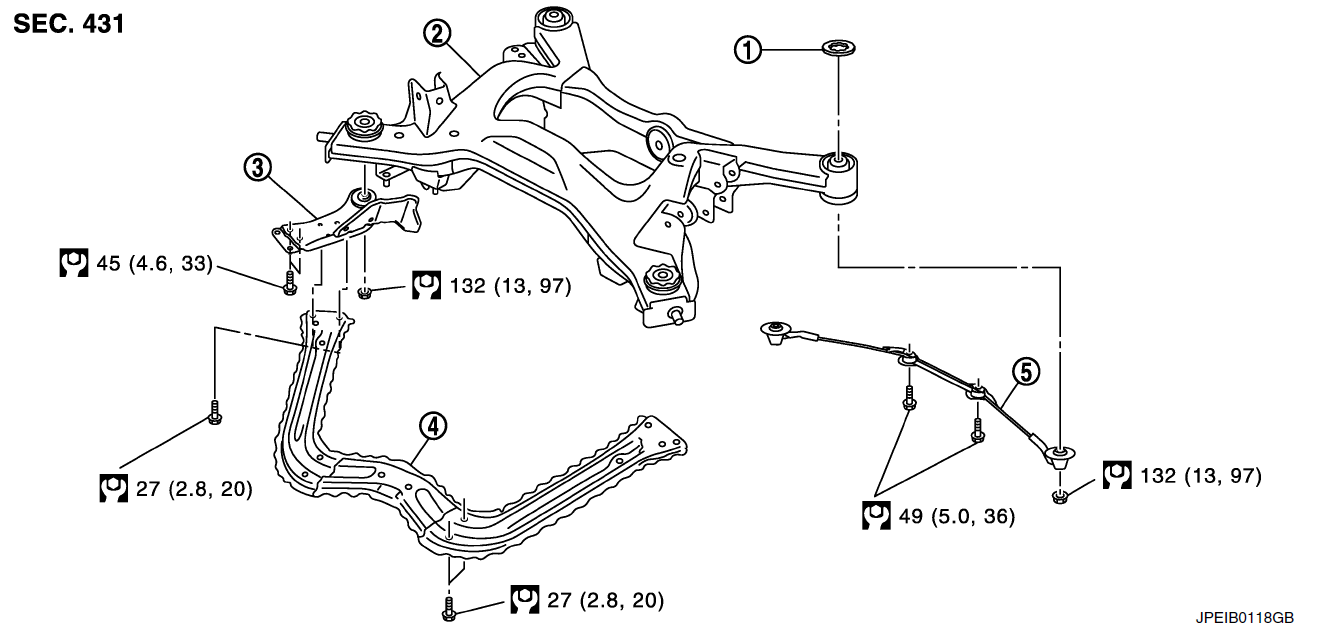

Задний подрамник VQ37VHR схема
Задний подрамник VQ37VHR INFINITI QX70
- Установочный стопор - стопорное кольцо
- Элемент задней подвески
- Упор элемента задней подвески
- Туннельный упор
- Фиксатор штифта

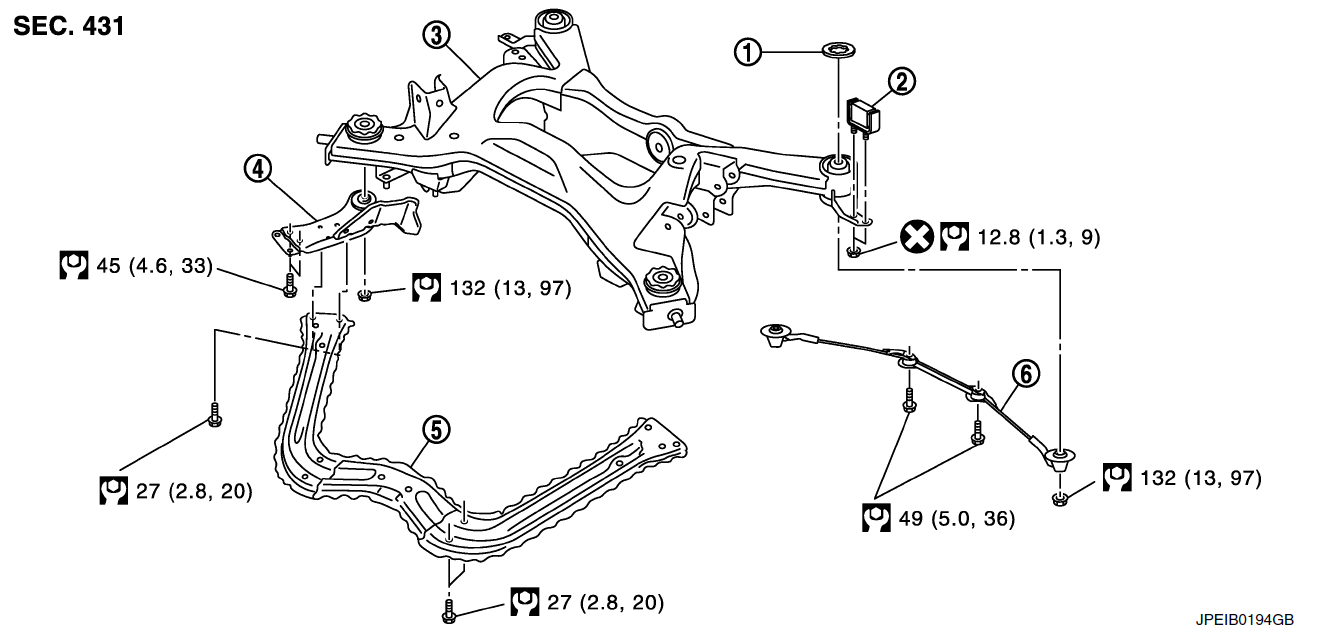

Задний подрамник VK50VE схема
Задний подрамник VK50VE INFINITI QX70
- Установочный стопор - стопорное кольцо
- Динамический амортизатор
- Элемент задней подвески
- Упор элемента задней подвески
- Туннельный упор
- Фиксатор штифта
Как снять задний подрамник VK50VE INFINITI QX70
- 1. Снимите шины с помощью электроинструмента.
- 2. Снимите центральный глушитель.
- 3. Снимите радиусный стержень.
- 4. Снимите суппорт в сборе. Повесьте суппорт в сборе в таком месте, где он не будет мешать работе.
ВНИМАНИЕ:
Избегайте нажатия на педаль тормоза при снятом тормозном суппорте.
- 5. Снимите дисковый привод.
- 6. Снимите жгут проводов датчика положения колес с элемента задней подвески.
- 7. Снимите жгут проводов датчика высоты с элемента задней подвески (с ксеноновой головной лампой).
- 8. Снимите стабилизатор поперечной устойчивости.
- 9. Снимите приводной вал.
- 10. Снимите карданный вал.

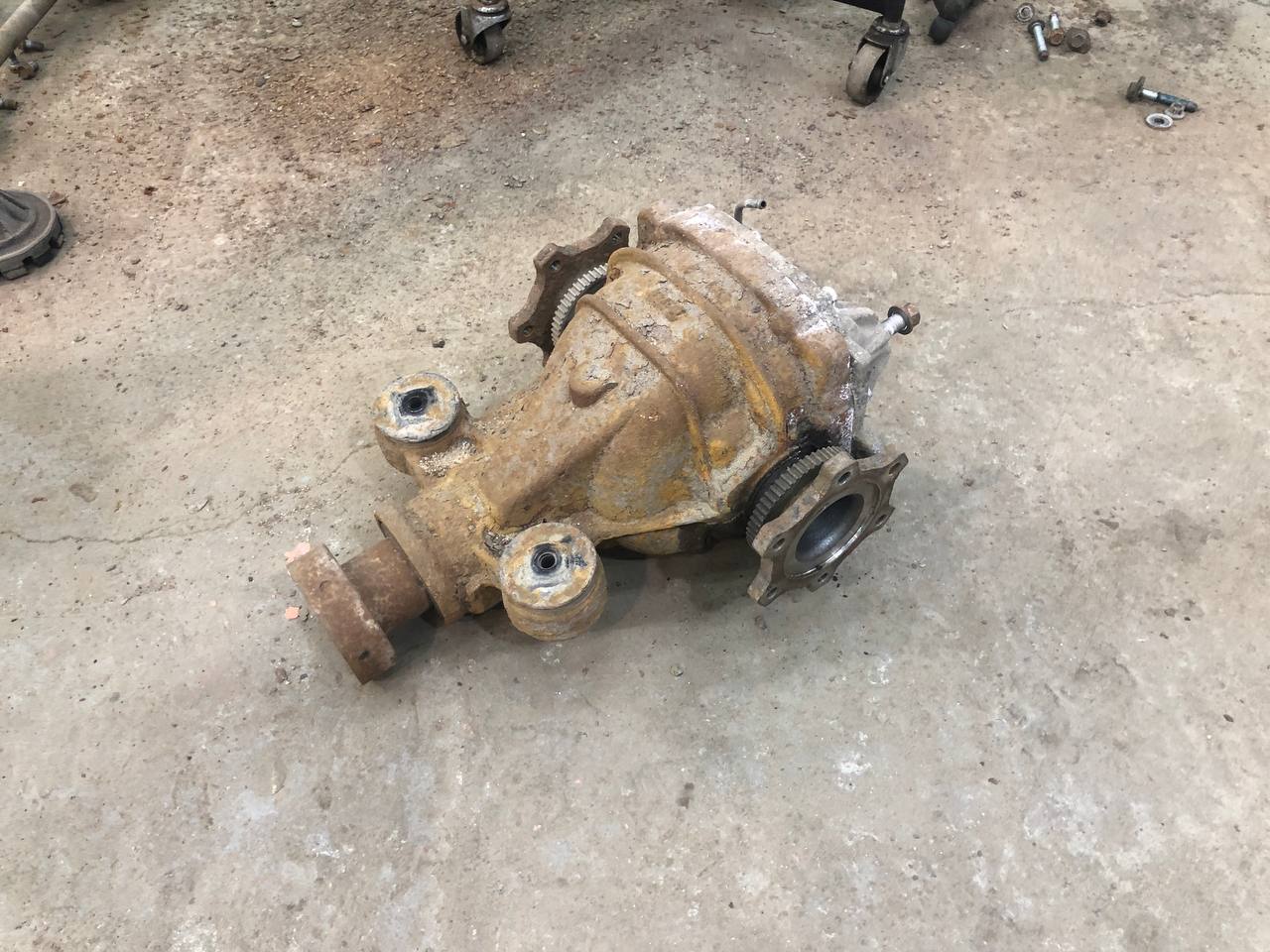

- 11. Снимите бортовую передачу.
- 12. Выверните болт крепления троса стояночного тормоза и отсоедините трос стояночного тормоза от автомобиля и элемента задней подвески.
- 13. Выверните болты крепления амортизатора (нижняя сторона).
- 14. Снимите заднюю нижнюю тягу и спиральную пружину.

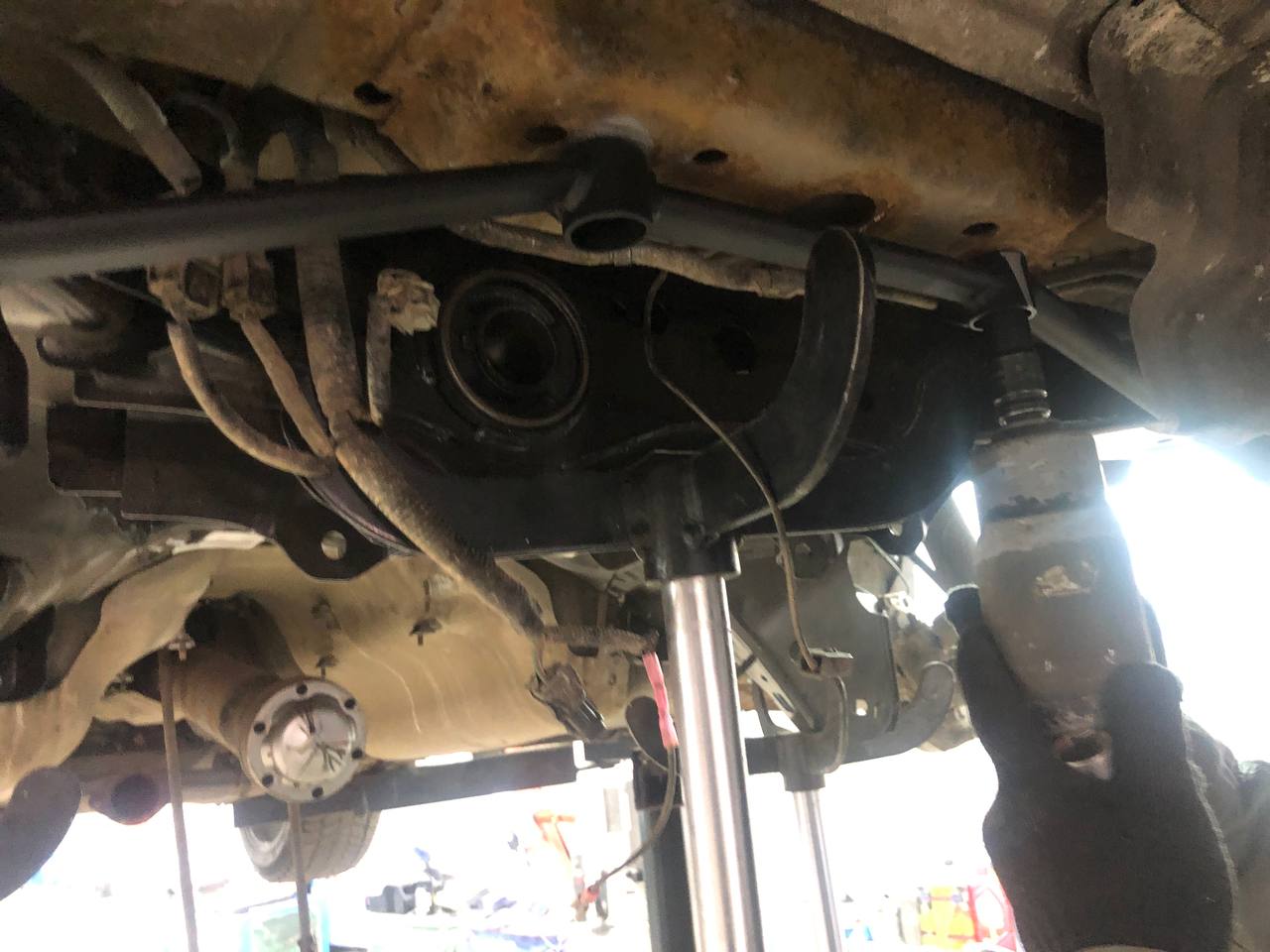

- 15. Установите подходящий домкрат под элемент задней подвески.
- 16. Снимите упор.
- 17. Снимите динамические амортизаторы. (VK50VE)
- 18. Снимите туннельный упор.
- 19. Снимите упор задней подвески.
- 20. Медленно опустите домкрат, затем снимите заднюю подвеску, рычаг подвески, переднюю нижнюю тягу, ступицу колеса и корпус с автомобиля как единое целое.
- 21. Выверните крепежные болты и гайки, затем снимите рычаг подвески, переднюю нижнюю тягу, ступицу колеса и корпус от элемента задней подвески.
Как установить задний подрамник INFINITI QX70
Обратите внимание на следующее и выполняйте установку в порядке, обратном снятию.
- В ненагруженном состоянии выполните окончательную затяжку каждой детали, которая была снята при снятии задней подвески в сборе.
- Проверьте правильность подключения жгута проводов колесного датчика.
- Никогда не используйте повторно шплинт.
