Замена задних колодок INFINITI QX70

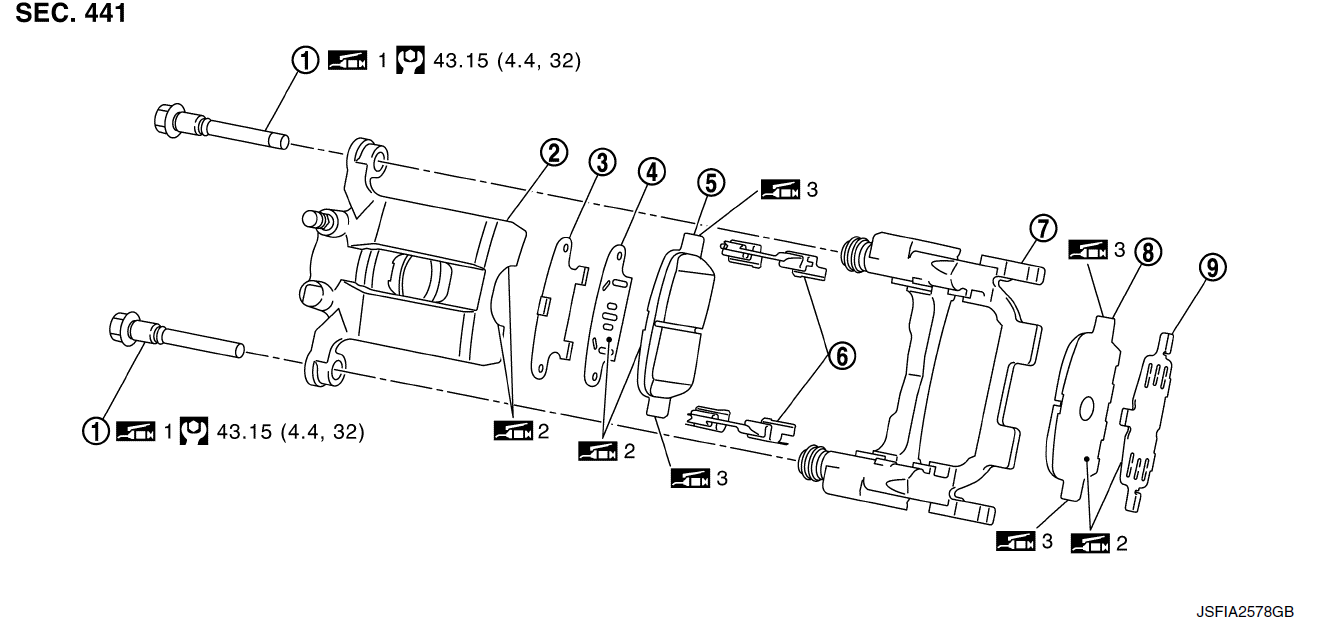

1. Болт со скользящим штифтом
2. Корпус цилиндра
3. Крышка внутренней прокладки
4. Внутренняя прокладка
5. Внутренняя прокладка (с датчиком износа прокладки)
6. Фиксатор прокладки
7. Элемент крутящего момента
8. Наружная прокладка
9. Наружная прокладка

• Изображение со шприцеванием 1: Нанесите резиновую смазку.
• Изображение со шприцеванием 2: Нанесите смазку MOLYKOTE® AS880N или смазку на силиконовой основе.
• Изображение со шприцеванием 3: Нанесите смазку MOLYKOTE® 7439 или аналогичную.

Как снять задние колодки INFINITI QX70 ?

ВНИМАНИЕ:

Поскольку пыль, покрывающая задний тормоз, оказывает вредное воздействие на организм человека, ее необходимо удалять с помощью пылесборника. Никогда не раздувайте пыль с помощью пневматического пистолета.

ОСТОРОЖНО:

• Никогда не нажимайте на педаль тормоза при снятии тормозных колодок или корпуса цилиндра, так как поршень может выскочить.
• Никогда не проливайте тормозную жидкость на дисковый привод.

1. Снимите шины с помощью электроинструмента.
2. Выверните верхний болт скользящей шпильки.
3. Закрепите корпус цилиндра проволокой, чтобы тормозной шланг не растягивался. Снимите тормозные колодки, прокладки, крышка прокладки и фиксаторы накладок с тормозного диска.

   ОСТОРОЖНО:

   • Ни в коем случае не деформируйте фиксаторы тормозных колодок при их снятии.
   • Ни в коем случае не повредите накладку поршня.
   • Ни в коем случае не роняйте тормозную колодку, прокладки и крышку накладок.
   • Запомните каждое положение снятых тормозных колодок.

Как поменять задние колодки INFINITI QX70 ?

ОСТОРОЖНО:

• Никогда не нажимайте на педаль тормоза при снятии тормозных колодок или корпуса цилиндра, так как поршень может выскочить.
• Никогда не проливайте тормозную жидкость на дисковый ротор.

1. Нанесите MOLYKOTE® 7439 или аналогичный материал на фиксаторы прокладок перед их установкой на элемент крутящего момента, если фиксаторы прокладок были сняты.

   ОСТОРОЖНО:

   • Надежно закрепите фиксаторы накладки таким образом, чтобы она не отрывалась от вращающего элемента.
   • Никогда не проливайте тормозную жидкость на дисковый ротор.

2. Нанесите смазку MOLYKOTE® AS880N или смазку на силиконовой основе на стыковые поверхности между прокладками и крышкой прокладки.

   ОСТОРОЖНО:

   При замене тормозной колодки всегда заменяйте прокладки вместе с крышкой прокладки.

3. Нанесите смазку MOLYKOTE® AS880N или смазку на силиконовой основе на стыки между тормозными колодками и фиксаторами колодок и установите их на тормозные колодки.
4. Установите корпус цилиндра и тормозные колодки на тормозной диск.

   ОСТОРОЖНО:

   • Никогда не повреждайте поршневой колпачок.
   • При замене тормозной колодки на новую проверьте уровень тормозной жидкости в бачке-накопителе, поскольку при вдавливании поршня тормозная жидкость возвращается в бачок главного цилиндра.

   ПРИМЕЧАНИЕ:

   Используйте поршневой инструмент для дискового тормоза, чтобы легко надавить на поршень.

5. Установите верхний болт скользящей шпильки и затяните его с указанным моментом затяжки.
6. Несколько раз нажмите на педаль тормоза, чтобы убедиться в отсутствии тяги заднего дискового тормоза.

1. Зажим
2. Штифт накладки
3. Крышка внутренней прокладки
4. Внутренняя прокладка
5. Внутренняя прокладка (с датчиком износа прокладки)
6. Поперечная пружина
7. Суппорт
8. Наружная прокладка
9. Наружная прокладка
10. Крышка внешней прокладки

• Изображение со шприцеванием 1: Нанесите смазку MOLYKOTE® AS880N или смазку на силиконовой основе.
• Изображение со шприцеванием 2: Нанесите смазку MOLYKOTE® 7439 или аналогичную.

• 1. Снимите шины с помощью электроинструмента.

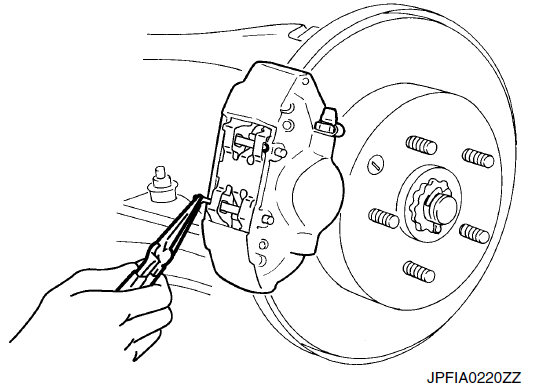

• 2. Снимите зажимы со штифтов колодок.

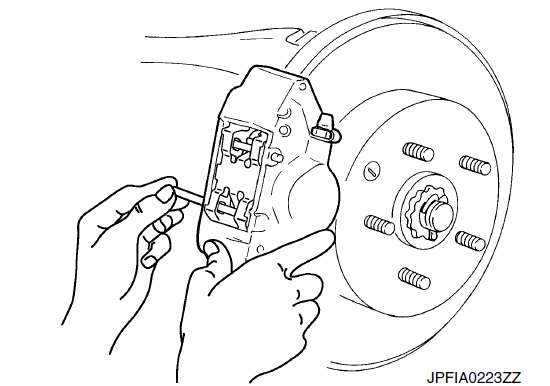

• 3. Снимите штифты накладки, удерживая поперечную пружину нажатой, затем снимите поперечную пружину с суппорта.

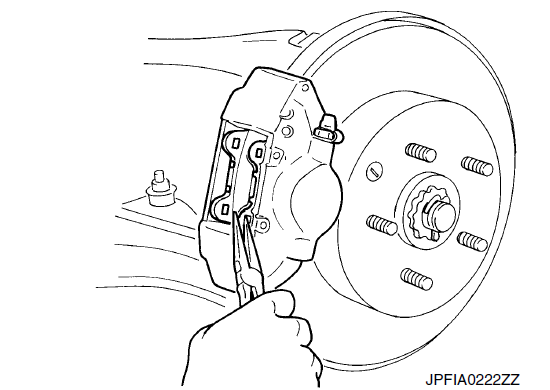

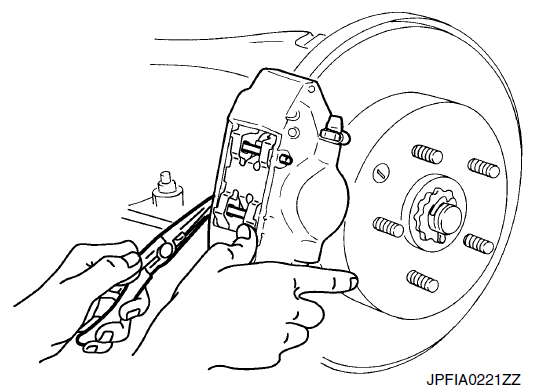

• 4. С помощью плоскогубцев снимите тормозные колодки, прокладки и крышки накладок с суппорта.

  ОСТОРОЖНО:

  • Ни в коем случае не повредите крышку поршня.
  • Никогда не роняйте тормозную колодку, прокладки и крышку кожуха.
  • Запомните каждое положение снятых тормозных колодок.

Как снять задние колодки INFINITI QX70 ?

ВНИМАНИЕ:

Поскольку пыль, покрывающая задний тормоз, оказывает вредное воздействие на организм человека, ее необходимо удалять с помощью пылесборника. Никогда не раздувайте пыль с помощью пневматического пистолета.

ОСТОРОЖНО:

• Никогда не нажимайте на педаль тормоза при снятии тормозных колодок, так как поршень может выскочить.
• Никогда не проливайте тормозную жидкость на дисковый ротор и суппорт.

• 1. Нанесите смазку MOLYKOTE® AS880N или смазку на силиконовой основе на стыки между тормозными колодками, прокладками и защитной крышкой и установите прокладки и защитную крышку на тормозную колодку.

  ОСТОРОЖНО:

  При замене тормозных колодок всегда устанавливайте прокладки вместе.

• 2. Нанесите MOLYKOTE® 7439 или equilavent на стыки между тормозными колодками и суппортом.
• 3. Нанесите MOLYKOTE® 7439 или equilavent на контактные поверхности между тормозными колодками и штифтами колодок.
• 4. Нанесите MOLYKOTE® 7439 или equilavent на сопряженные поверхности между тормозными колодками и поперечной пружиной.
• 5. Установите тормозные колодки на суппорт.

  ОСТОРОЖНО:

  • Никогда не повреждайте поршневой колпачок.
  • В случае замены колодки на новую проверьте уровень тормозной жидкости в бачке -накопителе, поскольку при вдавливании поршня тормозная жидкость возвращается в бачок главного цилиндра.

  ВНИМАНИЕ:

  Используйте поршневой инструмент для дискового тормоза, чтобы легко надавить на поршень.

• 6. Установите верхний штифт тормозной колодки с внутренней стороны, затем плотно установите на внешнюю сторону через отверстие в верхней части тормозной колодки.

• 7. Наденьте верхнюю часть поперечной пружины на верхний штифт накладки, вдавите поперечную пружину, установите нижний штифт накладки с внутренней стороны на внешнюю и закрепите поперечную пружину.
• 8. Установите зажимы на штифты накладки.

ОСТОРОЖНО:

Если фиксатор закреплен не до конца, во время движения автомобиля может выпасть штифт тормозной колодки.

• 9. Несколько раз нажмите на педаль тормоза, чтобы убедиться в отсутствии тяги заднего дискового тормоза.
