Интеркулер замена на автомобиле NISSAN JUKE F15
Замена интеркулера JUKE F15
Обнаружили снижение мощности двигателя при активном разгоне? Появились заметные подтеки масла в области интеркулера? Заметили повышенный расход моторного масла или черный дым из выхлопной системы? Не допускайте снижения эффективности турбонаддува! Своевременная замена радиатора наддува обеспечивает оптимальное охлаждение наддувочного воздуха и предотвращает повреждение турбокомпрессора.
Основные признаки неисправности интеркулера:
- Постепенное снижение мощности турбированного двигателя
- Видимые повреждения сот охлаждения интеркулера
- Постоянные подтеки масла через трещины в корпусе
- Повышенный расход моторного масла
- Снижение эффективности работы турбонаддува
- Появление масляных следов на соединениях патрубков
Процедура замены включает:
- Диагностику состояния системы турбонаддува
- Демонтаж защитных элементов переднего бампера
- Отсоединение воздушных патрубков системы наддува
- Снятие креплений радиатора наддува
- Аккуратный демонтаж неисправного интеркулера
- Очистку посадочных поверхностей
- Установку нового оригинального радиатора наддува
- Подключение и герметизацию всех патрубков
- Проверку системы на герметичность под давлением
- Контрольную проверку работы турбокомпрессора
- Тестовый заезд для оценки динамических характеристик
Техническое примечание:
Радиатор турбонаддува - интеркулер в Nissan Juke F15 выполняет критически важную функцию охлаждения сжатого воздуха от турбокомпрессора. Особое внимание требуется к целостности пластиковых бачков и алюминиевых сот охлаждения, которые подвержены повреждениям от дорожной грязи и коррозии.

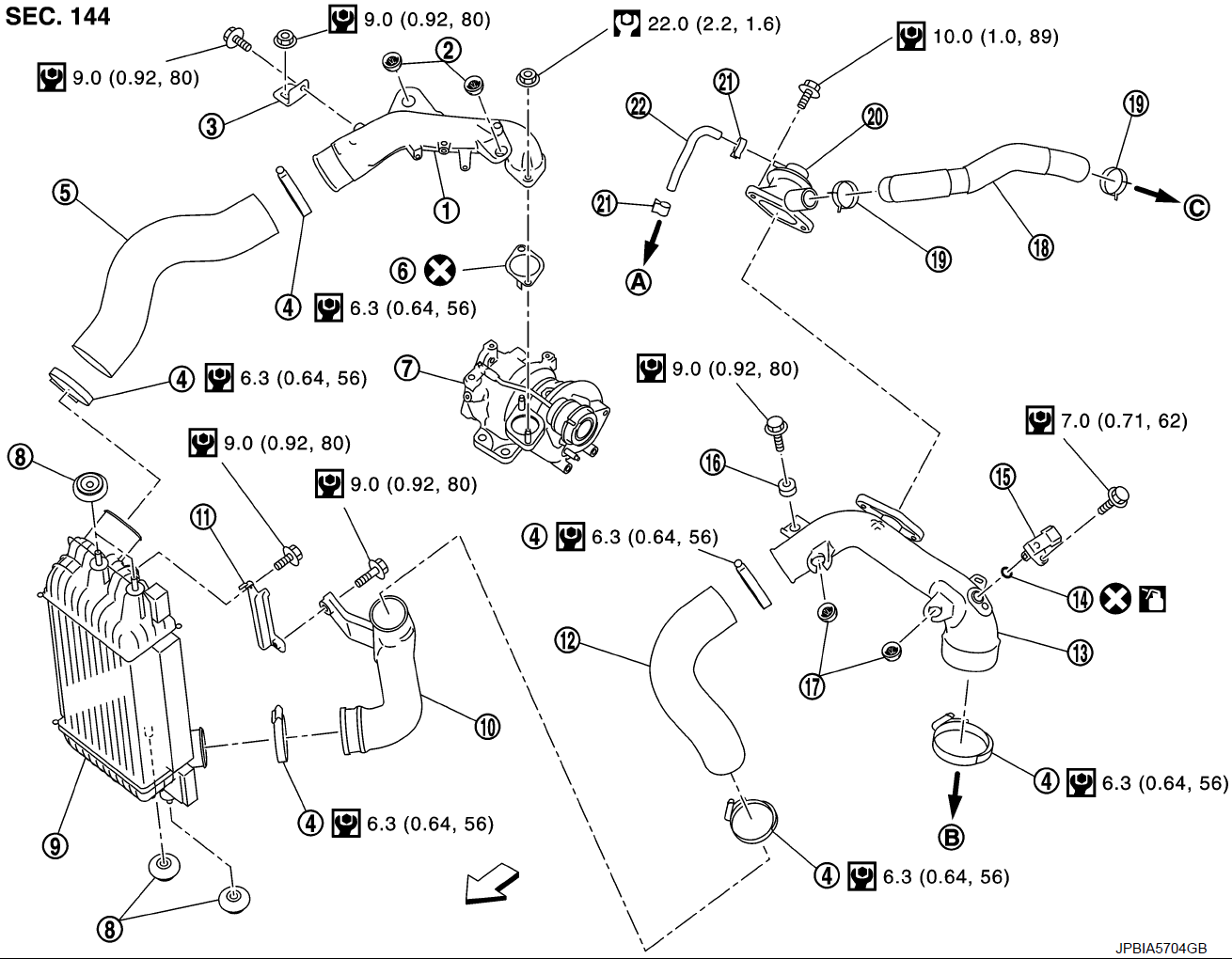

Замена интеркулера NISSAN JUKE F15
- Воздухозаборная трубка 3
- Монтажная резина (серая)
- Кронштейн воздухозаборной трубки
- Зажим
- Воздухозаборный шланг 2
- Прокладка
- Турбокомпрессор
- Монтажная резина
- Интеркулер
- Воздухозаборная трубка 2
- Кронштейн воздухозаборной трубки
- Воздухозаборный шланг 1
- Воздухозаборная трубка 1
- Уплотнительное кольцо
- Датчик наддува турбонагнетателя
- Втулка
- Монтажная резина (черная) 18. Воздухозаборный шланг
- Зажим
- Клапан рециркуляции
- Зажим
- Вакуумный шланг
- A. К вакуумной галерее в сборе
- B. К электрическому приводу управления дроссельной заслонкой
- C. К турбонагнетателю
- Изображение стрелки указывает на перед автомобиля
- Изображнние гаечного ключа указывает момент затяжки
- Изображение круга с перекрестием указывает на недопустимость повторного использования детали
- Изображение масленки указывает на места смазки
Как снять интеркулер NISSAN JUKE ?
Разбирайте узлы последовательно!
Воздухозаборный шланг 1, воздухозаборная трубка 1 и клапан рециркуляции
- 1. Снимите крышку двигателя.
- 2. Сделайте соответствующие отметки на каждой соединительной детали для удобства установки.
- 3. Отсоедините шланг рециркуляции и вакуумный шланг от клапана рециркуляции.
- 4. Ослабьте зажим, а затем снимите шланг подачи воздуха 1.
- 5. При необходимости снимите клапан рециркуляции и датчик наддува турбонагнетателя с воздухозаборной трубки 1.
- 6. ослабьте зажим, а затем снимите воздухозаборный шланг 1.
Воздухозаборная трубка 3
- 1. Снимите крышку двигателя.
- 2. Сделайте соответствующие отметки на каждой соединительной детали для ориентира при монтаже.
- 3. Ослабьте зажим, а затем снимите воздухозаборную трубку 3.
Охладитель наддувочного воздуха, воздухозаборный шланг 2 и воздухозаборная трубка 2
- 1. Снимите передний бампер.
- 2. Снимите верхнюю опору сердечника радиатора.
- 3. Сделайте соответствующие отметки на каждой соединительной детали для использования при монтаже.
- 4. Снимите воздухозаборный шланг 2.

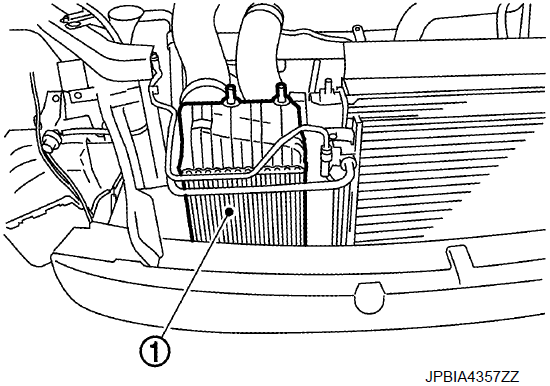

- 5. Ослабьте зажим воздухозаборной трубки 2, а затем снимите охладитель наддувочного воздуха(1).
ОСТОРОЖНО:
- Избегайте контакта охладителя наддувочного воздуха с радиатором.
- При снятии охладителя наддувочного воздуха закройте отверстия на турбонагнетателе и впускном коллекторе тряпкой или другим подходящим материалом.
- 6. При необходимости снимите воздухозаборную трубку 2.
Как установить интеркулер NISSAN JUKE ?
Устанавливайте в порядке, обратном снятию, обращая внимание на следующие моменты:
ОСТОРОЖНО:
Не используйте уплотнительные кольца повторно.
- Нанесите нейтральное моющее средство (жидкость) на место соединения шлангов и патрубков (использование масла запрещено).
- Обратите внимание на идентификационный знак и направление.
