Замена передней ступицы на автомобиле NISSAN PATHFINDER R52

Передние ступицы замена НИССАН ПАТФАЙНДЕР R52

В отличие от более ранних моделей Pathfinder, где подшипник запрессовывался в поворотный кулак, на R52 ступица устанавливается как единый модуль, который крепится к кулаку четырьмя болтами с тыльной стороны.

Критерии необходимости замены:

Основанием для диагностики и последующей замены передней ступицы служат следующие объективные факторы:

• Гул или вой, нарастающий с увеличением скорости: Характерный звук, возникающий при износе подшипника. Частота тона меняется при изменении скорости движения и не зависит от работы двигателя.
• Изменение характера шума при маневрировании: Гул усиливается при повороте руля в одну сторону и ослабевает при повороте в другую — это позволяет локализовать неисправную ступицу (нагруженная сторона гудит сильнее).
• Люфт в ступице: Определяется при вывешенном колесе путем покачивания его за верхнюю и нижнюю точки. Наличие ощутимого люфта указывает на критический износ подшипника.
• Нагрев ступицы: Повышенная температура корпуса ступицы после движения по сравнению с противоположным колесом — признак повышенного трения внутри подшипника.
• Неравномерный износ шин: Следствие нарушения кинематики подвески из-за люфта в ступице.
• Загорание индикаторов ABS или систем стабилизации (ESP/VDC): При повреждении встроенного в ступицу датчика частоты вращения колеса или зубчатого ротора (топ-ринга) система регистрирует ошибку.
• Стук в передней подвеске при проезде неровностей: В запущенных случаях изношенный подшипник может издавать стук, который ошибочно принимают за неисправность стоек или рычагов.

Процедура замены:

• Подготовка и вывешивание автомобиля: Автомобиль фиксируется на подъемнике. Снимается переднее колесо. Момент затяжки колесных гаек составляет 113 Н·м.
• Демонтаж тормозного механизма: Отсоединяется суппорт и подвешивается на проволоке к пружине стойки — растяжение тормозного шланга недопустимо. Снимается тормозной диск.
• Отсоединение ступичной гайки: Откручивается центральная гайка ступицы. Момент затяжки данной гайки при установке составляет 274–364 Н·м. Для откручивания рекомендуется использовать пневматический или электрический ударный гайковерт.
• Отсоединение поворотного кулака: Отворачиваются гайки крепления шаровой опоры и наконечника рулевой тяги от поворотного кулака. Поворотный кулак отводится в сторону для обеспечения доступа к тыльной стороне ступицы.

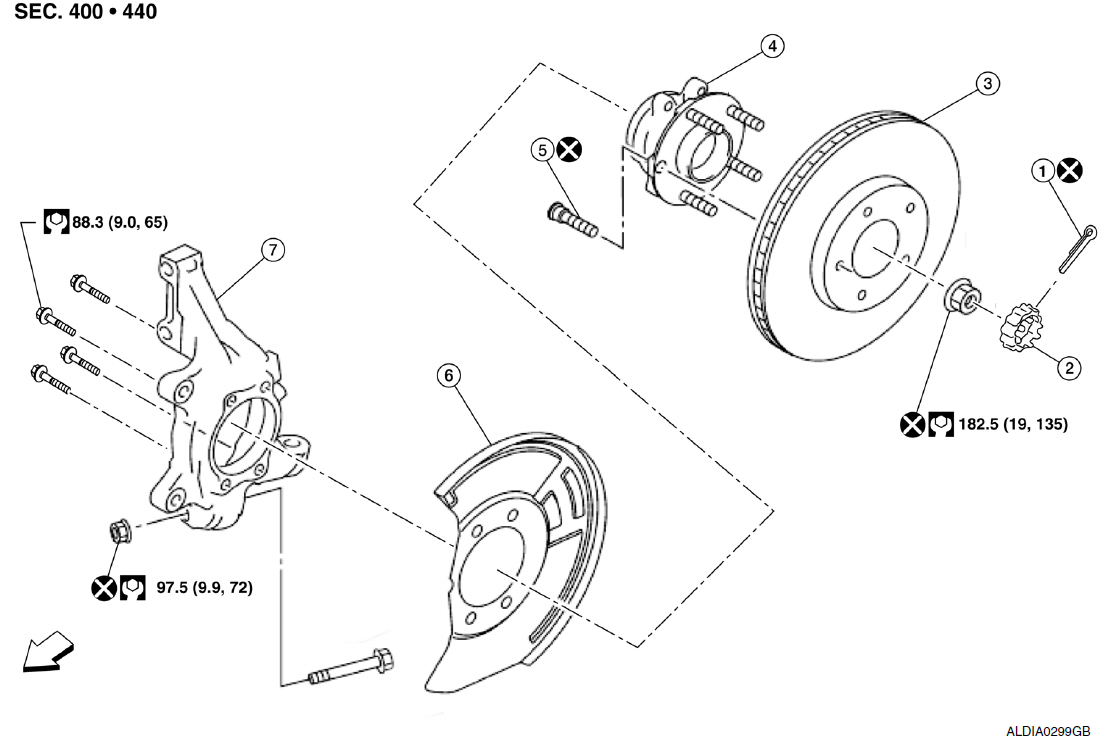

• Демонтаж ступицы: С тыльной стороны поворотного кулака отворачиваются четыре болта крепления ступицы (на некоторых модификациях — три болта). Ступица извлекается из поворотного кулака. При затрудненном демонтаже из-за коррозии используется съемник или аккуратные удары через проставку. Момент затяжки четырех болтов крепления составляет 88,3 Н·м.
• Установка новой ступицы: Новый узел ступицы устанавливается в поворотный кулак. Болты крепления затягиваются крест-накрест с соблюдением момента 88,3 Н·м.
• Сборка узлов подвески и тормозов: Поворотный кулак соединяется с шаровой опорой и рулевым наконечником. Устанавливаются тормозной диск и суппорт.
• Затяжка ступичной гайки: Центральная гайка ступицы затягивается с моментом 274–364 Н·м.
• Установка колеса: Колесо устанавливается и затягивается с моментом 113 Н·м.

Техническое примечание:

На Pathfinder R52 передняя ступица поставляется как единый узел (ступица + подшипник). Раздельная замена подшипника в условиях рядового сервиса не предусмотрена заводской конструкцией и технически нецелесообразна.

Размерность: Центральное отверстие ступицы (DIA) — 66,1 мм, сверловка (PCD) — 5x114,3, резьба колесных болтов — M12 x 1,25.

ABS датчик: На ступице интегрирован датчик частоты вращения колеса. При замене ступицы необходимо отсоединить разъем датчика от жгута проводки. После установки новой ступицы возможно кратковременное загорание индикатора ESP/VDC, которое самостоятельно гаснет после начала движения и калибровки датчиков системой.
