Замена задней ступицы на автомобиле NISSAN PATHFINDER R52

Задние ступицы замена НИССАН ПАТФАЙНДЕР R52

На полноприводных модификациях через ступицу передается крутящий момент от привода, на переднеприводных она является ведомой. В отличие от передних ступиц, задние крепятся к поворотному кулаку четырьмя болтами с тыльной стороны, но доступ к ним ограничен элементами задней подвески и приводным валом (на версиях 4WD).

Критерии необходимости замены:

Основанием для диагностики и последующей замены передней ступицы служат следующие объективные факторы:

• Гул или вой, нарастающий с увеличением скорости: Характерный низкочастотный звук, возникающий при износе подшипника. В отличие от передних ступиц, гул задней ступицы менее зависит от поворота руля, но может менять интенсивность при изменении нагрузки (ускорение/замедление).
• Люфт в ступице: Определяется при вывешенном колесе путем покачивания его за верхнюю и нижнюю точки. Наличие ощутимого люфта указывает на критический износ подшипника. Осевой люфт проверяется согласно заводской методике (раздел RAX руководства по ремонту).
• Нагрев ступицы: Повышенная температура корпуса ступицы после движения по сравнению с противоположным колесом — признак повышенного трения внутри подшипника.
• Шум при вращении колеса: При вращении вывешенного колеса на слух определяется неравномерность хода или посторонние звуки (хруст, скрежет).
• Неравномерный износ шин: Следствие нарушения кинематики подвески из-за люфта в ступице.
• Загорание индикаторов ABS или систем стабилизации (ESP/VDC): При повреждении встроенного в ступицу датчика частоты вращения колеса или зубчатого ротора система регистрирует ошибку.
• Вибрация на кузове: В запущенных случаях изношенный подшипник может вызывать вибрацию, ощутимую на сиденьях или в полу автомобиля.

Процедура замены:

1. Подготовка и вывешивание автомобиля: Автомобиль фиксируется на подъемнике. Снимается заднее колесо. Момент затяжки колесных гаек составляет 113 Н·м.

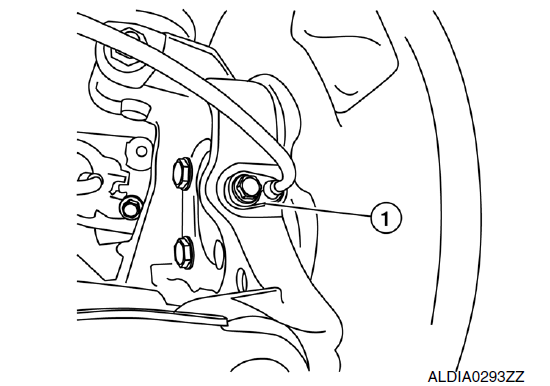

2. Демонтаж тормозного механизма: Отсоединяется суппорт и подвешивается на проволоке к элементам подвески — растяжение тормозного шланга недопустимо. Снимается тормозной диск. Перед снятием диска наносятся установочные метки.

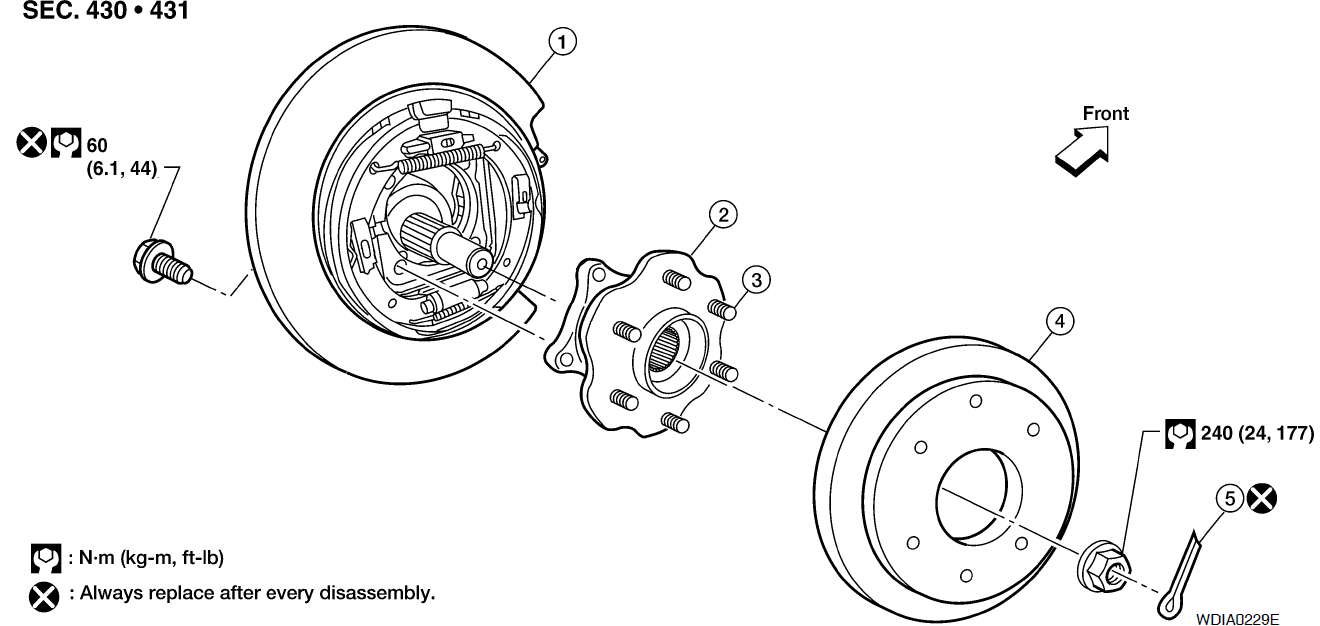

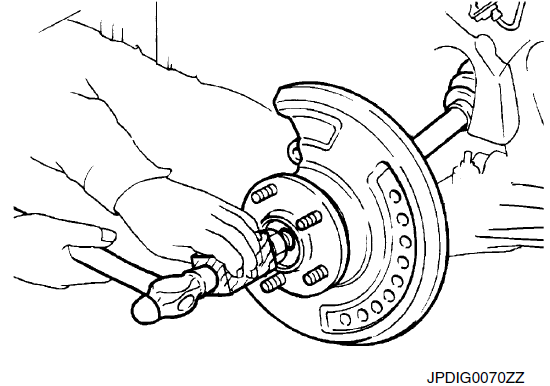

3. Отсоединение ступичной гайки: Откручивается центральная гайка ступицы. Момент затяжки данной гайки при установке составляет 240 Н·м (177 фунт-футов). Для откручивания рекомендуется использовать пневматический или электрический ударный гайковерт.
4. Отсоединение элементов подвески: Для обеспечения доступа к тыльной стороне ступицы может потребоваться частичное отсоединение элементов задней подвески (нижних рычагов) или отведение приводного вала в сторону (на версиях 4WD).

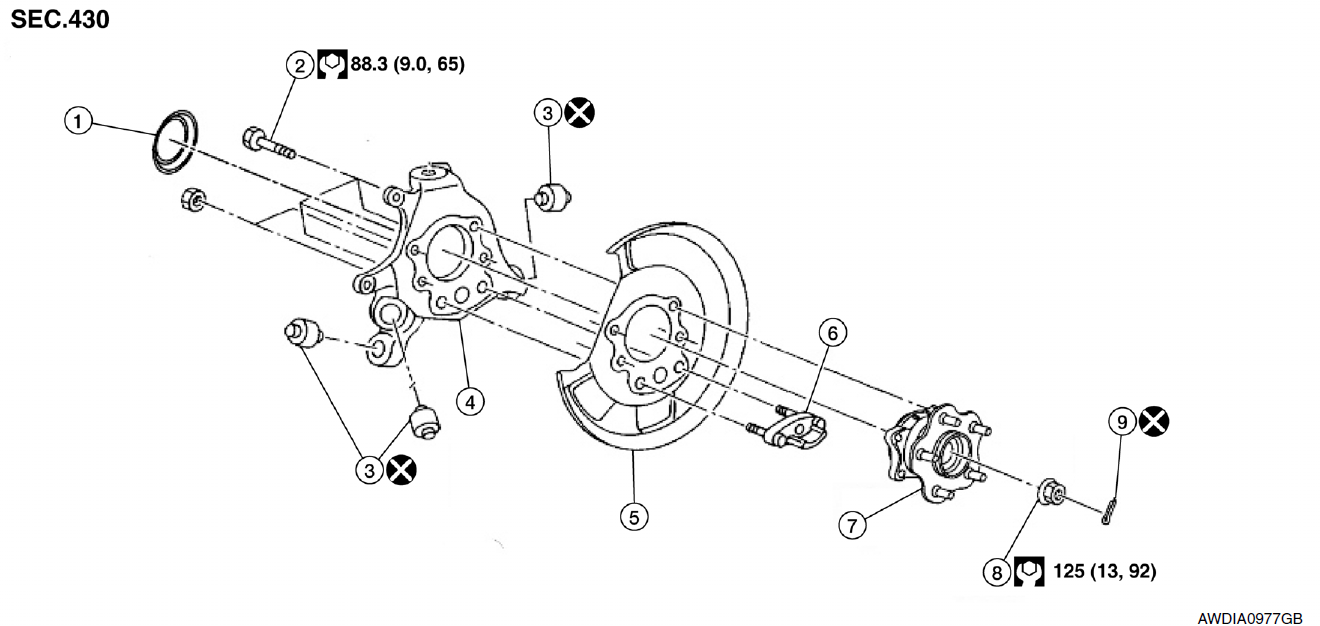

5. Демонтаж ступицы: С тыльной стороны поворотного кулака отворачиваются четыре болта крепления ступицы. Момент затяжки данных болтов при установке составляет 88,3 Н·м (65 фунт-футов). Ступица извлекается из поворотного кулака. При затрудненном демонтаже из-за коррозии используется проникающая смазка и специальный съемник — ударные воздействия по корпусу ступицы или приводному валу недопустимы.
6. Установка новой ступицы: Посадочная поверхность в поворотном кулаке тщательно очищается от грязи и коррозии. Новый узел ступицы устанавливается в поворотный кулак. Болты крепления затягиваются крест-накрест с соблюдением момента 88,3 Н·м.
7. Сборка узлов подвески и тормозов: Приводной вал (при наличии) и элементы подвески устанавливаются на место. Устанавливаются тормозной диск и суппорт.
8. Затяжка ступичной гайки: Центральная гайка ступицы затягивается с моментом 240 Н·м.
9. Установка колеса: Колесо устанавливается и затягивается с моментом 113 Н·м.

Техническое примечание:

Ресурс задних ступиц на Pathfinder R52 в условиях российских дорог составляет 80–120 тыс. км, однако при регулярной буксировке прицепов или интенсивной эксплуатации на бездорожье ресурс может сокращаться до 60–70 тыс. км.

ABS датчик: На ступице интегрирован датчик частоты вращения колеса. При замене ступицы необходимо аккуратно отсоединить разъем датчика от жгута проводки, не допуская перегибов и натяжения проводов. После установки новой ступицы возможно кратковременное загорание индикатора ESP/VDC, которое самостоятельно гаснет после начала движения и калибровки датчиков системой.
