Замена задних рычагов на автомобиле NISSAN R52
Замена задних рычагов НИССАН R52
Геометрическая точность задней подвески — определяющий фактор устойчивости и управляемости. Задние рычаги вашего NISSAN R52 формируют кинематику многорычажной подвески, обеспечивая оптимальное положение колес во всех режимах движения.
Критерии необходимости замены:
- Видимая деформация тела рычага
- Разрыв резиновых элементов сайлентблоков
- Коррозионное повреждение металлоконструкции
- Превышение допустимых люфтов в соединениях
- Нарушение углов установки колес
Процедура замены:
- Демонтаж с использованием гидравлического съемника
- Очистка посадочных мест от коррозии
- Применение динамометрического ключа (моменты затяжки 95-110 Н·м)
- Контроль положения всех крепежных элементов
- Проверка свободы хода после установки
Техническое примечание:
После замены задних рычагов обязательна проверка состояния всех элементов многорычажной подвески, так как они работают в единой кинематической системе.

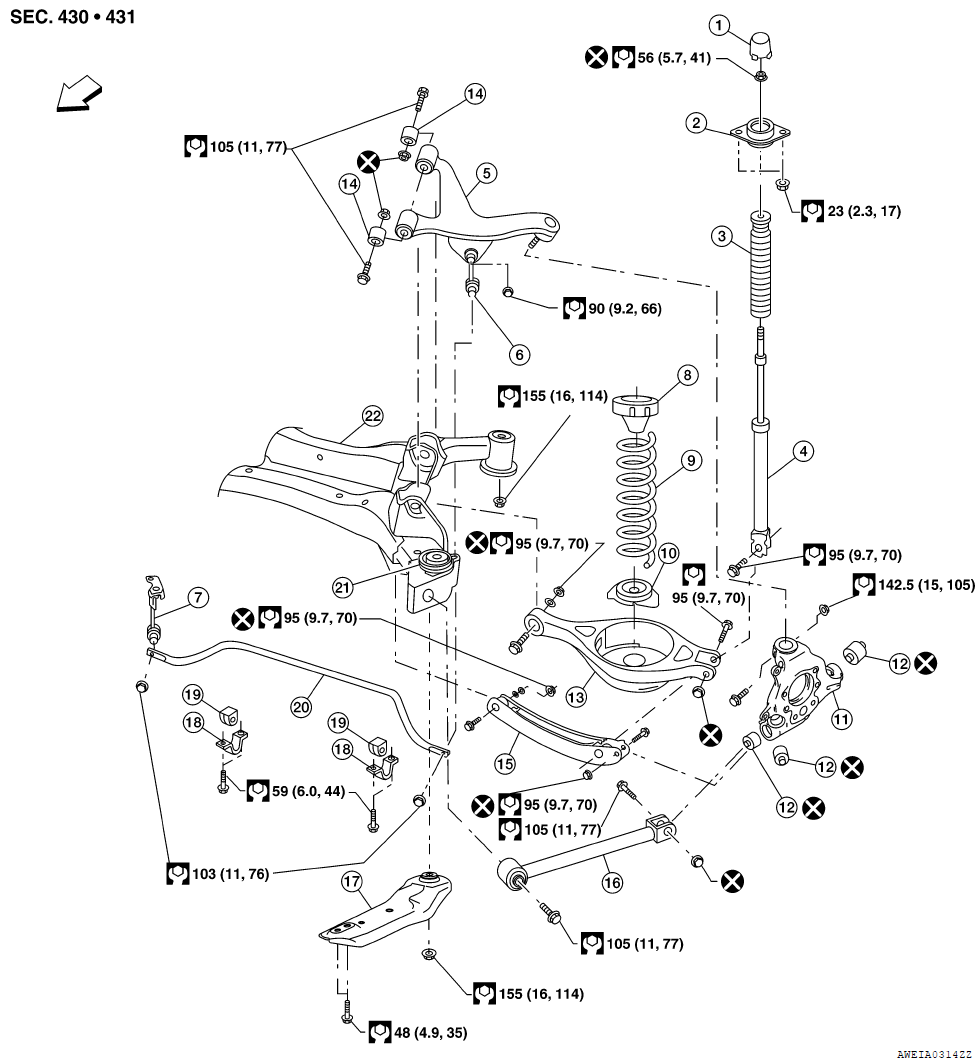

Замена задних рачагов NISSAN PATHFINDER R52
- Колпачок
- Изолятор амортизатора
- Накладка бампера
- Задний амортизатор
- Рычаг задней подвески
- Шатун
- Шатун (RH)
- Верхнее сиденье
- Спиральная пружина
- Нижнее сиденье
- Задний поворотный кулак
- Втулка
- Задняя нижняя тяга
- Втулки рычагов подвески
- Передняя нижняя тяга
- Радиусная тяга
- Упор переднего элемента (LH)
- Зажим стабилизатора поперечной устойчивости
- Втулка стабилизатора поперечной устойчивости
- Стойка стабилизатора поперечной устойчивости
- Стопор элемента
- Элемент заднего подрамника
- Изображение стрелки указывает на перед автомобиля

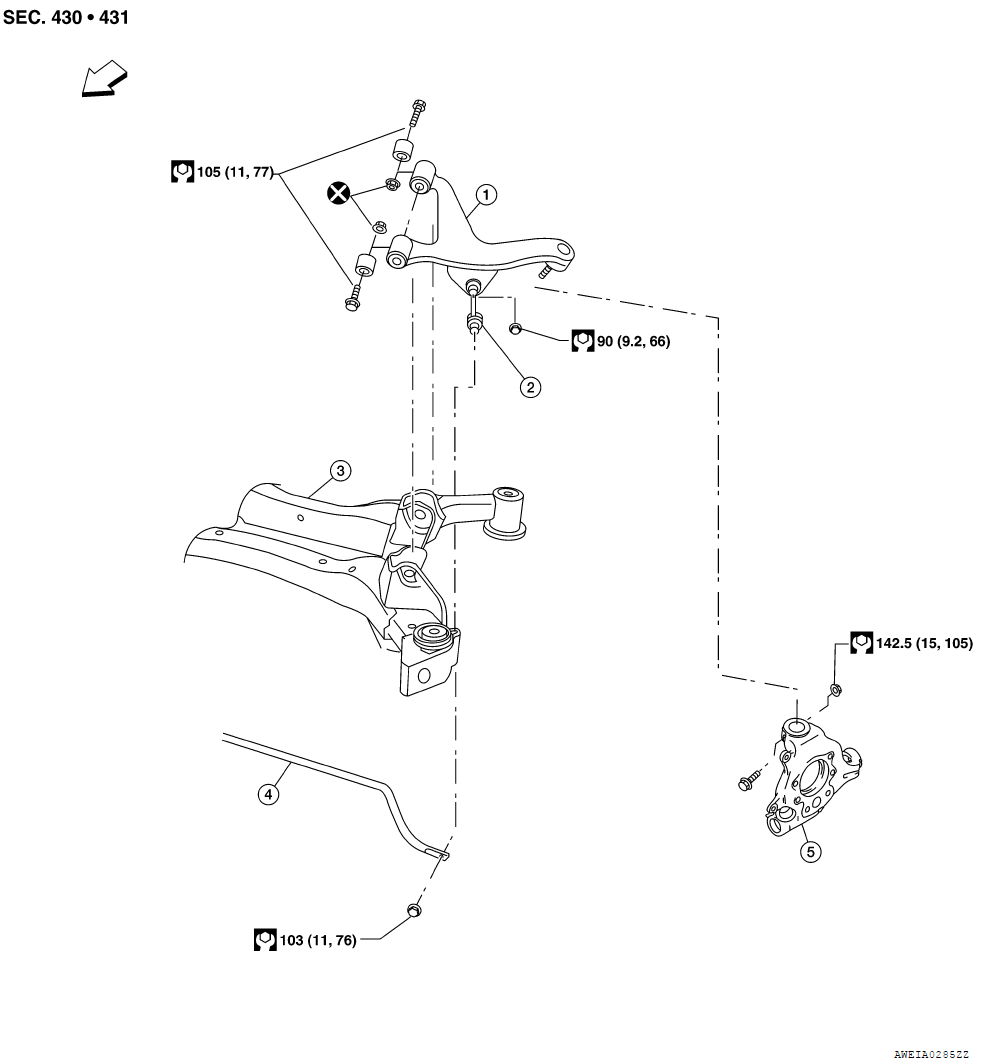

Как поменять задние верхние рычаги?
- Верхний рычаг задней подвески
- Шатун
- Элемент заднего подрамника
- Стабилизатор поперечной устойчивости
- Задний поворотный кулак
- Изображение стрелки указывает на перед автомобиля
Как поменять задние верхние рычаги NISSAN R52 ?
- 1. Снимите задние колеса
- 2. Выверните болты крепления тормозного суппорта, оставив тормозной шланг прикрепленным. Подвесьте суппорт в сторону с помощью проволоки.
ОСТОРОЖНО:
Не нажимайте на педаль тормоза при снятом тормозном суппорте.
- 3. Нанесите метки центровки на ротор тормозного диска, ступицу колеса и подшипник. Снимите тормозной диск.
ОСТОРОЖНО:
Не роняйте тормозной диск.
- 4. Снимите спиральную пружину.
- 5. Снимите верхнюю гайку шатуна. Отсоедините шатун от рычага задней подвески.

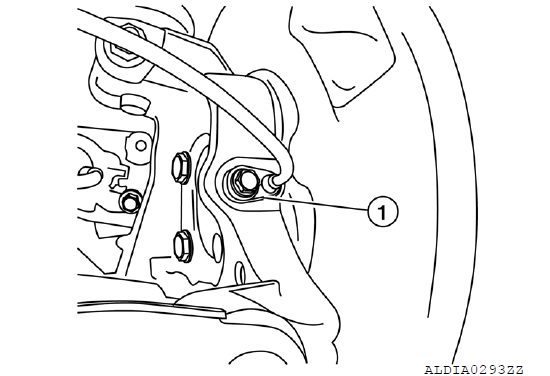

- 6. Снимите датчика положения колёс (1) и жгут проводов с заднего поворотного кулака.
- 7. Снимите жгут проводов датчика положения колес с рычага задней подвески.
- 8. Снимите стабилизатор поперечной устойчивости.
- 9. Открутите гайку и болт рычага подвески с заднего поворотного кулака. Отсоедините рычаг подвески от заднего поворотного кулака.
- 10. Открутите гайки и болты рычага подвески от элемента задней подвески с помощью электроинструмента.
- 11. Снимите рычаг подвески.
Как установить задние верхние рычаги NISSAN R52 ?
Установка производится в порядке, обратном снятию.
ОСТОРОЖНО:
Не используйте повторно гайки рычага задней подвески на элементе задней подвески.
- Завершающую затяжку деталей выполняйте без нагрузки, когда шины стоят на земле.
- Проверьте правильность подключения жгута проводов датчика положения колес.
- Проверьте центровку колес.
- Отрегулируйте нейтральное положение датчика угла поворота рулевого колеса.
