Замена АКПП PATROL Y62

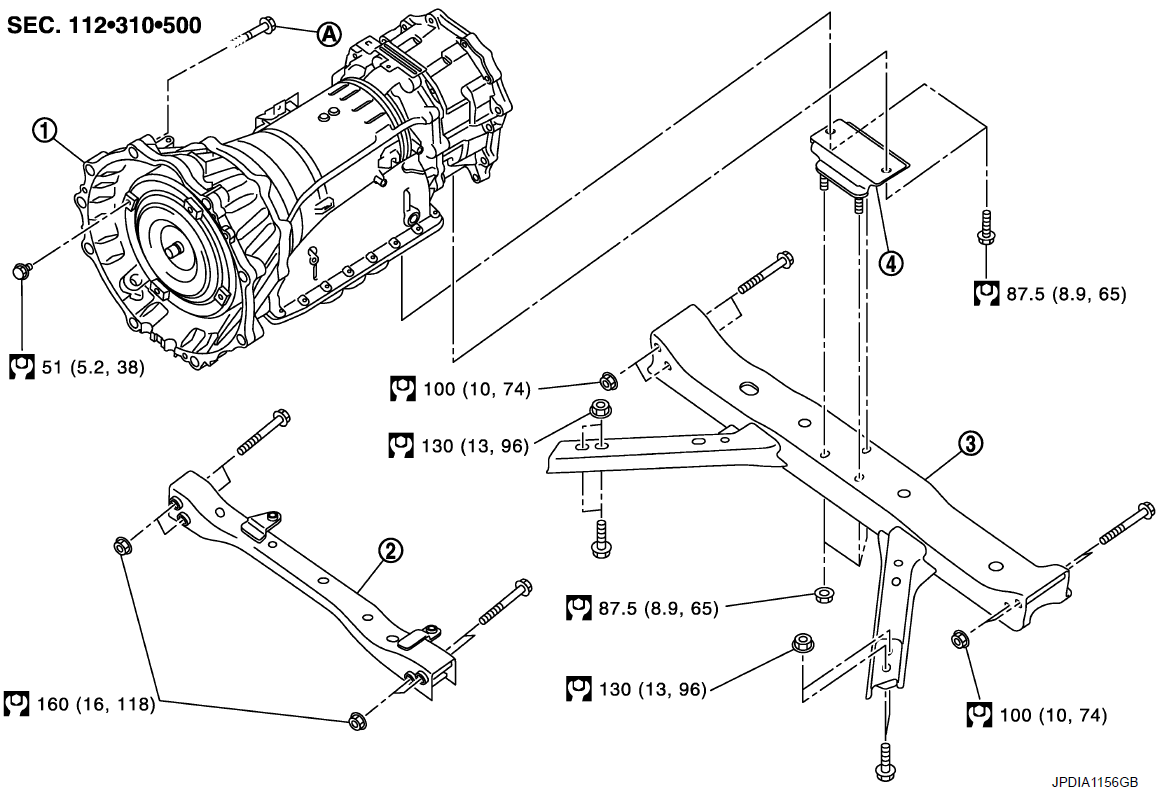

1. АКПП в сборе
2. Задняя поперечина передней подвески
3. Задняя поперечина крепления двигателя
4. Изолятор крепления двигателя (сзади)

• A. Затяжку необходимо выполнять в соответствии с процедурой установки.

Как снять АКПП PATROL Y62

ОСТОРОЖНО:

• При снятии блока АКПП с двигателя сначала снимите датчик положения коленчатого вала.
• Будьте осторожны, чтобы не повредить кромку датчика.

• 1. Переведите рычаг переключения передач в положение “P” и отпустите стояночный тормоз.
• 2. Отсоедините кабель аккумуляторной батареи от отрицательной клеммы.
• 3. Отсоедините кабель управления от кондиционера.
• 4. Отсоедините разъемы датчика кислорода с подогревом 2 (блок 1 и блок 2).
• 5. Снимите переднюю выхлопную трубу (RH и LH) и главный глушитель.
• 6. Закрепите узел кондиционера с помощью передаточного гнезда.

  ВНИМАНИЕ:

  При установке передаточного гнезда следите за тем, чтобы оно не задевало сливную пробку и пробку перелива.

• 7. Снимите заднюю поперечину крепления двигателя и изолятор крепления двигателя (сзади).
• 8. Снимите карданный вал в сборе (спереди).
• 9. Снимите карданный вал в сборе (сзади).
• 10. Снимите переднюю панель с помощью электроинструмента.
• 11. Снимите заднюю поперечину передней подвески.
• 12. Снимите датчик положения коленчатого вала (POS) с блока АКПП в сборе.

  ВНИМАНИЕ:

  • Никогда не роняйте и не ударяйте его.
  • Никогда не разбирайте.
  • Никогда не допускайте попадания металлических опилок и т.п. на магнитную поверхность передней кромки датчика.
  • Никогда не устанавливайте прибор в местах, подверженных воздействию магнитного поля.

• 13. Снимите крышку задней панели.
• 14. Поверните коленчатый вал и выверните четыре болта крепления приводной пластины и гидротрансформатора.

  ВНИМАНИЕ:

  При вращении коленчатого вала поворачивайте его по часовой стрелке, если смотреть спереди двигателя.

• 15. Снимите трубки A и D охладителя жидкости кондиционера.

  ПРИМЕЧАНИЕ:

  Отверстия для крышки или заглушки предотвращают проливание жидкости.

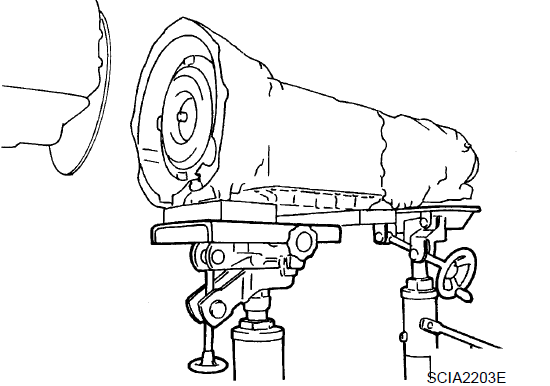

• 16. Закрепите передаточный узел с помощью передаточного домкрата.
• 17. Открутите болты крепления кондиционера к двигателю с помощью электроинструмента.
• 18. Отсоедините разъемы от кондиционера и передаточного устройства.
• 19. Снимите жгут проводов и кронштейны с кондиционера и передаточного устройства.

• 20. Снимите АКПП в сборе с передаточным устройством с транспортного средства.

  ВНИМАНИЕ:

  • Закрепите гидротрансформатор, чтобы он не упал.
  • Закрепите узел кондиционера на домкрате коробки передач.

• 21. Снимите шланги и кронштейн воздухоподвода.
• 22. Снимите ручной рычаг с кондиционера в сборе.
• 23. Снимите передаточный узел с кондиционера с помощью электроинструмента.

  ПРИМЕЧАНИЕ:

  Откройте крышку или пробку, чтобы предотвратить проливание жидкости.

Как установить АКПП PATROL Y62 ?

Обратите внимание на следующее и устанавливайте в порядке, обратном снятию.

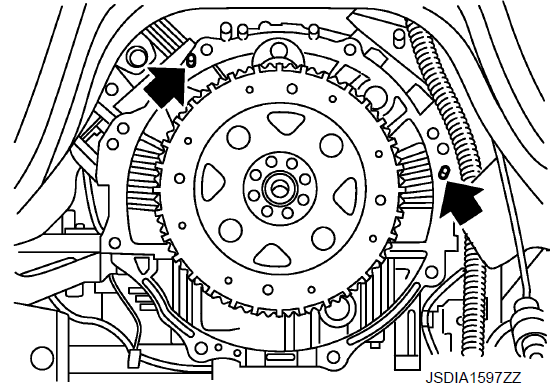

Проверьте правильность установки штифта (УКАЗАНЫ СТРЕЛКАМИ).

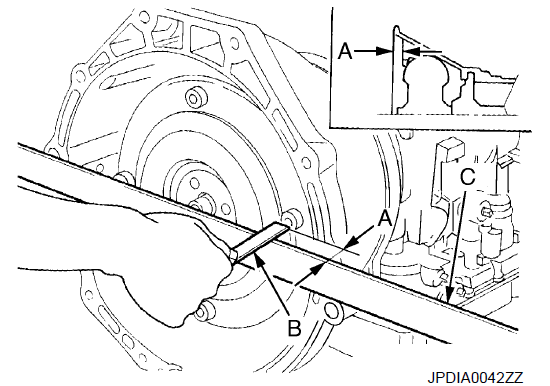

ППри установке кондиционера на двигатель обязательно проверьте размер “А”, чтобы убедиться, что он находится в пределах контрольного значения.

• A : 24мм
• B : Масштаб
• C : Прямой край

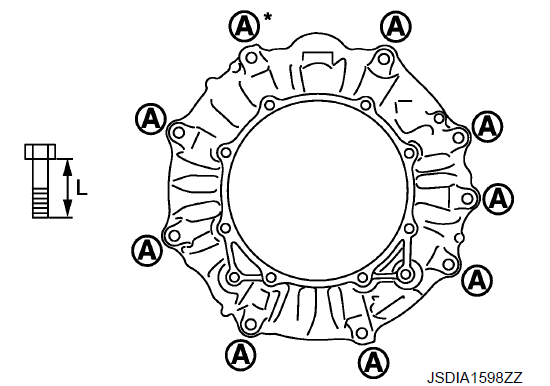

При установке АКПП в сборе на двигатель закрепите крепежные болты в соответствии со следующим стандартом.

Символ болта	A
Направление ввода	Блок АКПП к двигателю
Количество болтов	9
Длина болта “L” мм	70
Момент затяжки, Н·м	113

*: Затяните болт с помощью кронштейна и шайбы.

Совместите положение болтов крепления приводной пластины с положением болтов крепления гидротрансформатора и временно затяните болты. Затем затяните болты с указанным моментом затяжки.

ВНИМАНИЕ:

• При повороте коленчатого вала поворачивайте его по часовой стрелке, если смотреть спереди двигателя.
• При затягивании стяжных болтов гидротрансформатора после фиксации болтов шкива коленчатого вала обязательно подтвердите момент затяжки крепежных болтов шкива коленчатого вала.
• Поверните коленчатый вал на несколько оборотов и убедитесь, что кондиционер вращается свободно, без заедания, после установки преобразователя на приводную пластину.
