Замена передних тормозных колодок на автомобиле NISSAN PATROL Y62

Замена передних тормозных колодок НИССАН ПАТРОЛ 62

Признаки износа тормозных колодок:

  • Скрип или металлический скрежет при торможении
  • Вибрации руля при замедлении
  • Снижение уровня тормозной жидкости
  • Пробег более 30-40 тыс. км

Надежные тормоза — ваша безопасность в любой ситуации! Передние тормозные колодки вашего Patrol Y62 испытывают максимальные нагрузки при каждом торможении. Не рискуйте своей безопасностью!

Замена передних тормозных колодок

Допустимая толщина износа передних тормозных колодок

Вид Толщина износа, мм
Передние колодки 1.5
Передний тормозной диск 28.5
передние тормоза схема PATROL Y62
  1. Крышка наружной прокладки
  2. Наружная прокладка
  3. Наружная накладка
  4. Фиксатор крутящего момента
  5. Фиксатор накладки
  6. Возвратная пружина накладки
  7. Внутренняя прокладка (с датчиком износа накладки)
  8. Внутренняя прокладка
  9. Крышка внутренней прокладки
  10. Корпус цилиндра

Как поменять передние колодки?

ПРИМЕЧАНИЕ:

Удалите пыль с тормозного суппорта в сборе и тормозных колодок с помощью вакуумного пылесборника. Никогда не продувайте их сжатым воздухом.

ВНИМАНИЕ:

Никогда не нажимайте на педаль тормоза при снятии тормозных колодок, так как поршень может выскочить.

Если тормозная жидкость или смазка прилипли к тормозному суппорту в сборе и дисковому ротору, быстро вытрите их.

  • 1. Снимите шины с помощью электроинструмента.
  • 2. Выверните нижний болт скользящей шпильки.
  • 3. Закрепите корпус цилиндра подходящей проволокой, чтобы тормозной шланг не растягивался.

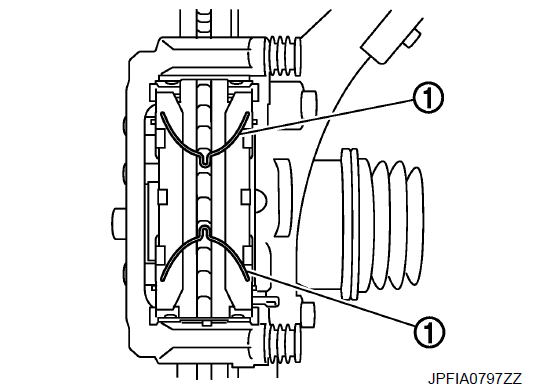

  • 4. Снимите возвратные пружины тормозных колодок (1). Затем снимите тормозные колодки, прокладки и крышки для них.

ВНИМАНИЕ:

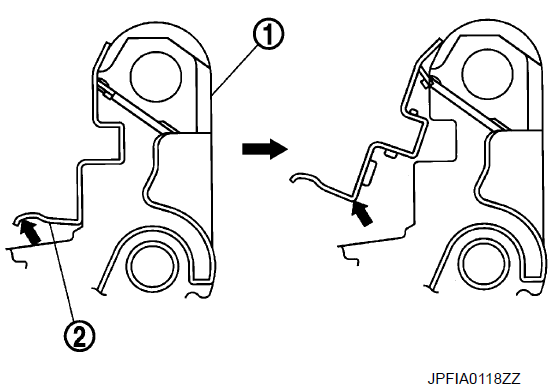

Ни в коем случае не деформируйте фиксатор тормозных колодок при снятии фиксаторов тормозных колодок (2) с фиксатора крутящего момента (1).

Ни в коем случае не повреждайте накладку поршня.

Никогда не роняйте тормозные колодки, прокладки и крышки для них.

Запомните каждое положение снятых тормозных колодок.

  • 5. Проведите осмотр после демонтажа.

Как установить передение колодки?

ОСТОРОЖНО:

Удалите пыль с тормозного суппорта в сборе и тормозных колодок с помощью вакуумного пылесборника. Никогда не продувайте их сжатым воздухом.

ВНИМАНИЕ:

Никогда не нажимайте на педаль тормоза при снятии тормозных колодок, так как поршень может выскочить.

Если тормозная жидкость или смазка прилипли к тормозному суппорту в сборе и дисковому ротору, быстро сотрите их.

  • 1. Установите фиксатор крутящего момента, если были сняты фиксаторы накладок.

    ОСТОРОЖНО:

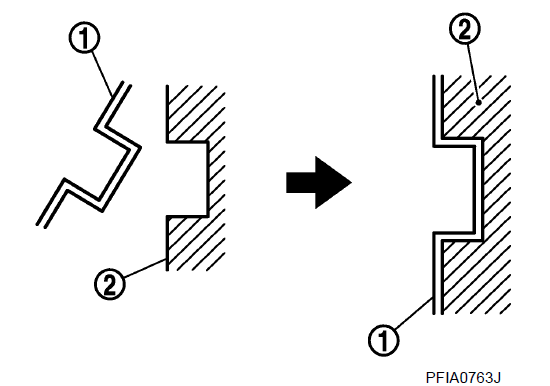

    Надежно закрепите фиксаторы накладок (1) таким образом, чтобы они не отрывались от фиксатора крутящего момента (2).

    Никогда не деформируйте фиксаторы накладок.

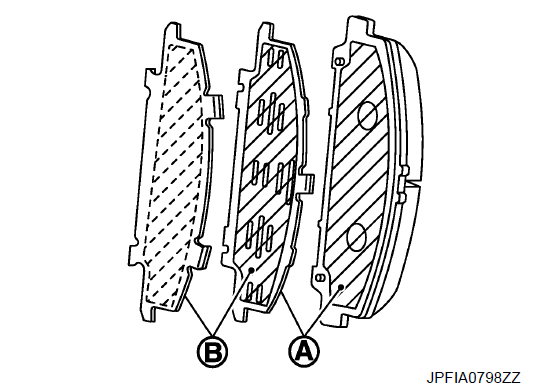

  • 2. Нанесите смазку MOLYKOTE® AS880N или смазку на силиконовой основе на сопрягаемые поверхности (A и B) между тормозной колодкой, прокладкой и защитной крышкой и установите прокладку и защитную крышку на тормозную колодку.

    ОСТОРОЖНО:

    При замене тормозных колодок всегда устанавливайте на место прокладки и их крышки.

  • 3. Установите тормозные колодки на фиксатор крутящего момента.
  • 4. Установите возвратные пружины накладки (1).

    ОСТОРОЖНО:

    Правильно вставьте возвратную пружину колодки в отверстие для возвратной пружины колодки на тормозной колодке.

  • 5. Установите корпус цилиндра на элемент крутящего момента.

    ОСТОРОЖНО:

    Никогда не повреждайте поршневой колпачок.

    При замене тормозной колодки на новую проверьте уровень тормозной жидкости в бачке-накопителе, поскольку при вдавливании поршня тормозная жидкость возвращается в бачок-накопитель.

    ПРИМЕЧАНИЕ:

    Используйте поршневой инструмент для дискового тормоза, чтобы легко надавить на поршень.

  • 6. Установите нижний скользящий болт и затяните его с указанным моментом затяжки.
  • 7. Несколько раз нажмите на педаль тормоза, чтобы убедиться в отсутствии тяги переднего дискового тормоза.
  • 8. Установите колеса.

Передние тормозные колодки

ТОРМОЗНАЯ КОЛОДКА ИЗНОС НАКЛАДКИ

Проверьте толщину накладки через контрольное отверстие на корпусе цилиндра.

БИЕНИЕ

  1. Закрепите тормозной диск на ступице колеса и подшипниковом узле с помощью колесными гайками (не менее 2 точек).
  2. Проверьте биение с помощью микрометра. [Измеряется на расстоянии 10 мм (0,39 измеряется на 10 мм (0,39 дюйма) внутри края диска].
  3. ПРИМЕЧАНИЕ:

    Перед проверкой проверьте осевой торцевой люфт подшипника колеса.

  4. Найдите положение установки с минимальным биением, сместив ступицу ротора диска к ступице колеса и подшипнику если биение превышает предельное значение.
  5. Замените или проточите дисковый ротор, если биение превышает предельное значение даже после вышеуказанной операции.

ТОЛЩИНА

Проверьте толщину тормозного диска с помощью микрометра. Замените тормозной диск, если толщина ниже предела износа.
