Замена рулевой рейки PATROL Y62
Запчасти и расходники
| Наименование | Производитель | Номер | Стоимость |
|---|---|---|---|
| Рулевая рейка Nissan Patrol Y62 '2010- | NISSAN (GLOBAL) | 490011ZR3B | 125 460 руб. |
Замена рулевой рейки на автомобиле NISSAN PATROL Y62
Замена рулевой рейки НИССАН ПАТРОЛ 62
Когда требуется замена рулевой рейки?
- Течь гидравлической жидкости из рулевого механизма
- Люфт или вибрации руля при движении
- Стуки и посторонние шумы при повороте колес
- Тугое вращение руля или его «закусывание»
- Неравномерный износ резины на передних колесах
Точное рулевое управление — это ваша безопасность на дороге! Рулевая рейка в вашем Patrol Y62 — ключевой элемент системы управления, от которого зависит маневренность и отзывчивость автомобиля. При износе или повреждении рейки вы сразу заметите люфт руля, странки или подтекания жидкости, а также трудности при повороте колес. Верните своему Patrol Y62 четкое и легкое управление!
Рулевая рейка замена PATROL Y62

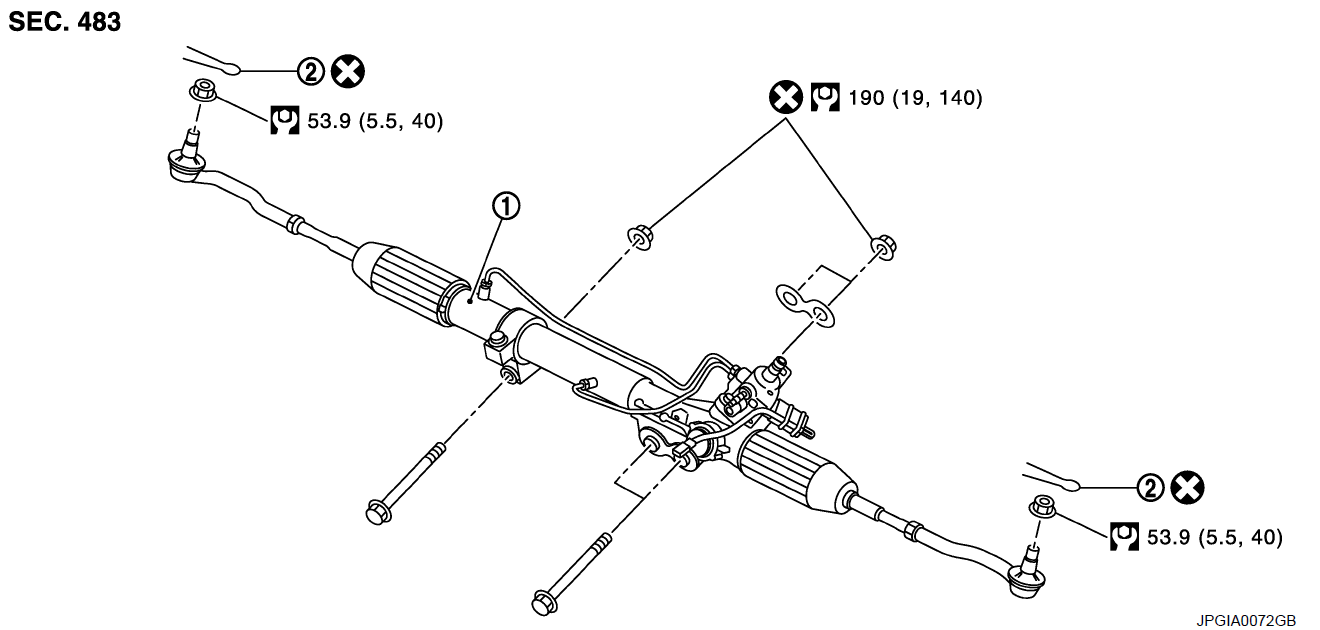

Рулевая рейка в сборе схема
- Рулевой механизм в сборе
- Шплинт

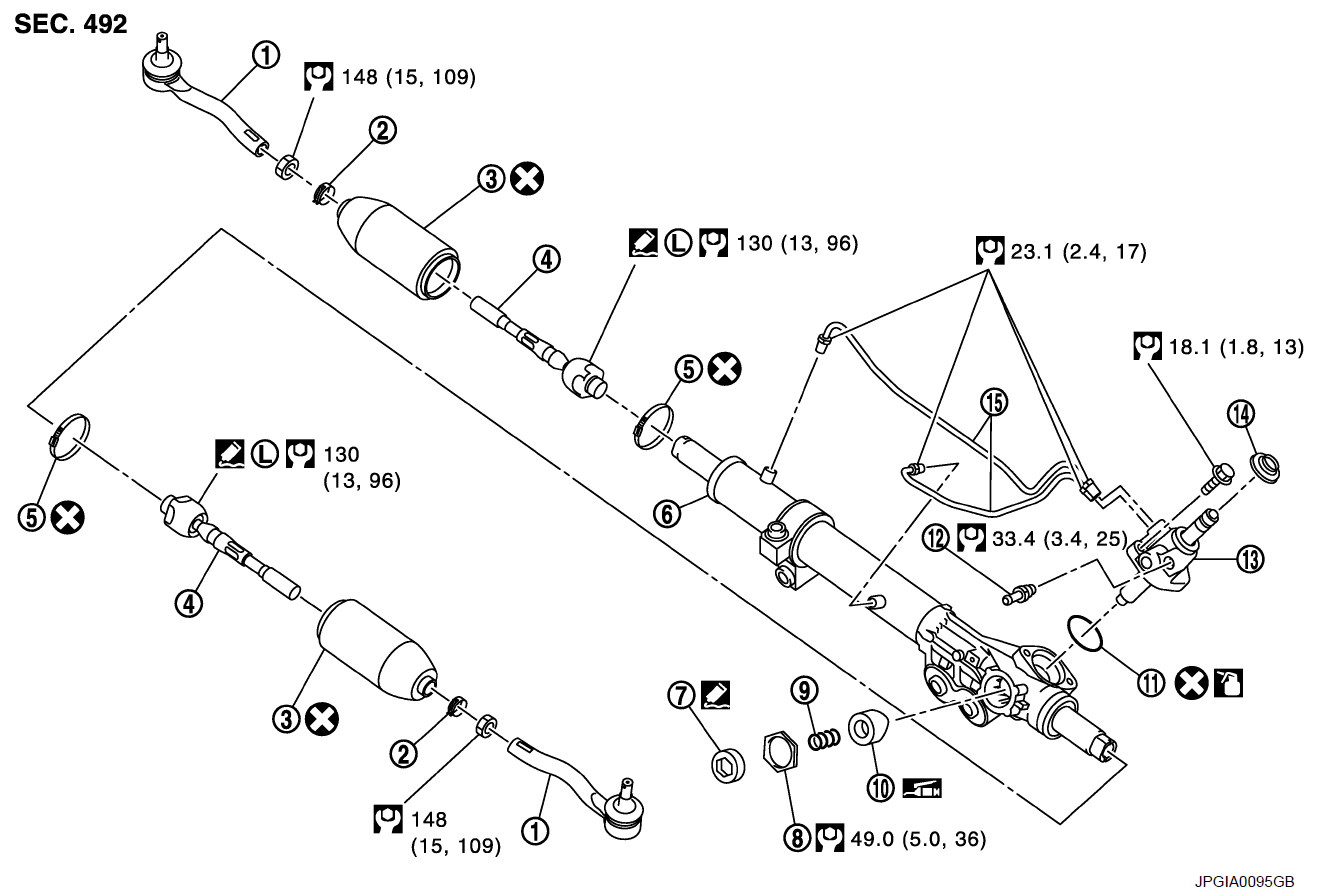

Рулевая рейка схема
- Наружный патрубок
- Загрузочный патрубок
- Загрузочный патрубок
- Внутренний патрубок
- Загрузочный патрубок
- Корпус редуктора в сборе
- Регулировочный винт
- Контргайка регулировочного винта
- Пружина
- Фиксатор
- Уплотнительное кольцо
- Трубопровод низкого давления
- Редуктор в сборе
- Заглушка задней крышки
- Трубки цилиндров
- Изображение масленки : нанесите жидкость гидроусилителя рулевого управления.
- Изображение тюбика с буквой L : нанесите настоящий высокопрочный герметик для фиксации резьбы или аналогичный герметик.
- Изображение тюбика : используйте оригинальную жидкостную прокладку Three Bond 1111B или аналогичную.
- Изображение шприца : нанесите универсальную смазку.
Как снять рулевую рейку?
- 1. Снимите шины.
- 2. Снимите переднюю бортовую передачу в сборе.
- 3. Снимите шплинт (1) и затем ослабьте гайку.
- 4. Снимите наружное гнездо рулевого механизма (2) с поворотного кулака (3), чтобы не повредить опору шарового шарнира (4), используя подходящий съемник шарового шарнира (инструмент для коммерческого обслуживания).
ВНИМАНИЕ:
Временно затяните гайку, чтобы предотвратить повреждение резьбы и внезапное соскальзывание съемника шарового шарнира.
- 5. Отсоедините трубопроводы высокого и низкого давления гидравлической системы, а затем слейте жидкость из гидроусилителя рулевого управления.
- 6. Отсоедините разъем жгута проводов электромагнитного клапана гидроусилителя рулевого управления.
- 7. Выверните болт крепления нижнего шарнира (со стороны рулевого механизма).
- 8. Отделите нижний шарнир от рулевого механизма в сборе.
ВНИМАНИЕ:
При снятии нижнего шарнира ни в коем случае не вставляйте инструмент, например отвертку, в паз хомута, чтобы вытащить нижний шарнир. В случае нарушения вышеуказанных требований замените нижний шарнир на новый.
Спиральный трос может быть перерезан при повороте рулевого колеса при разделении рулевой колонки в сборе и рулевого механизма в сборе. Обязательно закрепите рулевое колесо бечевкой, чтобы избежать проворачивания.
- 9. Снимите рулевую рейку в сборе.
Рулевая рейка установка
ВНИМАНИЕ:
Спиральный трос может быть перерезан, если рулевое колесо повернется при разделении рулевой колонки в сборе и рулевого механизма в сборе. Обязательно закрепите рулевое колесо с помощью шнура, чтобы избежать проворачивания.
При установке нижнего шарнира на рулевой механизм в сборе следуйте процедуре, приведенной ниже.
- Установите рулевую рейку в нейтральное положение.
ПРИМЕЧАНИЕ:
Чтобы установить рейку в нейтральное положение, поверните узел зубчатой передачи и измерьте расстояние до внутреннего гнезда, а затем измерьте промежуточное положение этого расстояния.
- Установите рулевую рейку в нейтральное положение.

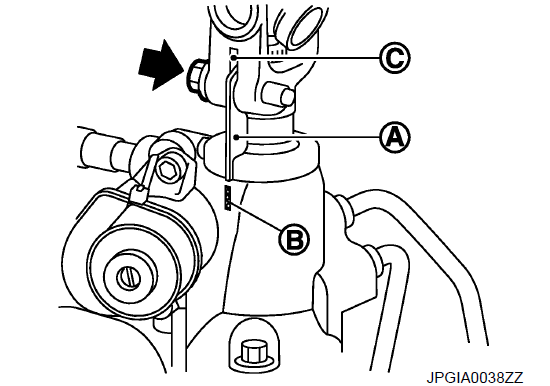

- Совместите выступ крышки задней крышки (A) с положением маркировки корпус редуктора в сборе (B).
- Установите прорезную часть нижнего шарнира (C) так, чтобы она совпадала с выступом крышки задней крышки (A). Убедитесь, что прорезь нижнего шарнира (C) совпадает с выступом крышки задней крышки (A) и положением маркировки корпуса редуктора в сборе (B).
Никогда не используйте повторно шплинт и гайку крепления рулевого механизма.
После установки проведите проверку.
