Бампер задний снятие установка QASHQAI J11

• 1. Сборка облицовки заднего бампера
• 2. Задний молдинг (левый/правый)
• 3. Сборка отражателя
• 4. Задний буксировочный крюк
• 5. Жгут проводов заднего бампера (если есть)
• 6. Поглотитель энергии
• 7. Сборка стойки заднего бампера (левый/правый)
• 8. Сборка бокового кронштейна заднего бампера (левый/правый)
• 9. Боковой фиксатор заднего бампера

Как снять задний бампер?

ВНИМАНИЕ:

Пластик бампера изготовлен из сплава резины и смолы. Не прикладывайте к нему больших усилий и будьте осторожны, чтобы не допустить контакта с маслом.

• 1. Полностью откройте заднюю дверь.
• 2. Снимите крепежные винты заднего бампера.

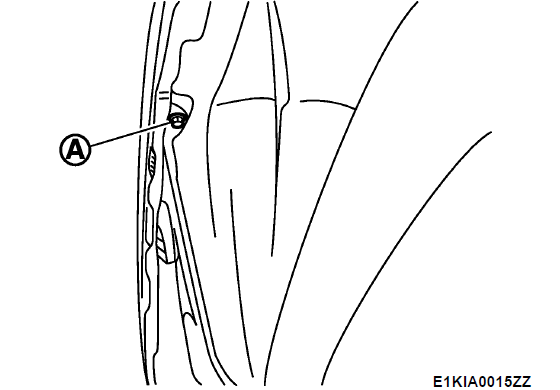

• 3. Снимите нижний крепежный винт заднего бампера (A) и зажим (B) (левый/правый).

• 4. Снимите нижние зажимы заднего бампера.
• 5. Снимите задний молдинг (левый/правый).
• 6. Снимите крепежные зажимы защиты заднего крыла (левый/правый).
• 7. Снимите верхний крепежный винт заднего бампера (A) (левый/правый).

• 8. Снимите задний комбинированный фонарь.
• 9. Нажмите вперед, а затем потяните, чтобы отсоединить задний бампер от бокового кронштейна B

• 10. Освободите зажимы заднего бампера (A).

• 11. Отсоедините все разъемы жгута проводов.
• 12. Снимите сборку облицовки заднего бампера.

  ВНИМАНИЕ:

  При снятии облицовки бампера требуется 2 рабочих, чтобы она не упала.

• 13. Снимите следующие детали после снятия облицовки заднего бампера.
  • Поглотитель энергии заднего бампера
  • Боковой фиксатор заднего бампера (левый/правый)
  • Зажимы заднего бампера
  • Боковой кронштейн заднего бампера A (левый/правый)
  • Сборка отражателя (левый/правый)
  • Стойки заднего бампера
  • Крышка буксировочного крюка

Как установить задний бампер?

Установите в порядке, обратном снятию.
