Замена задних поперечных рычагов НИССАН КАШКАЙ

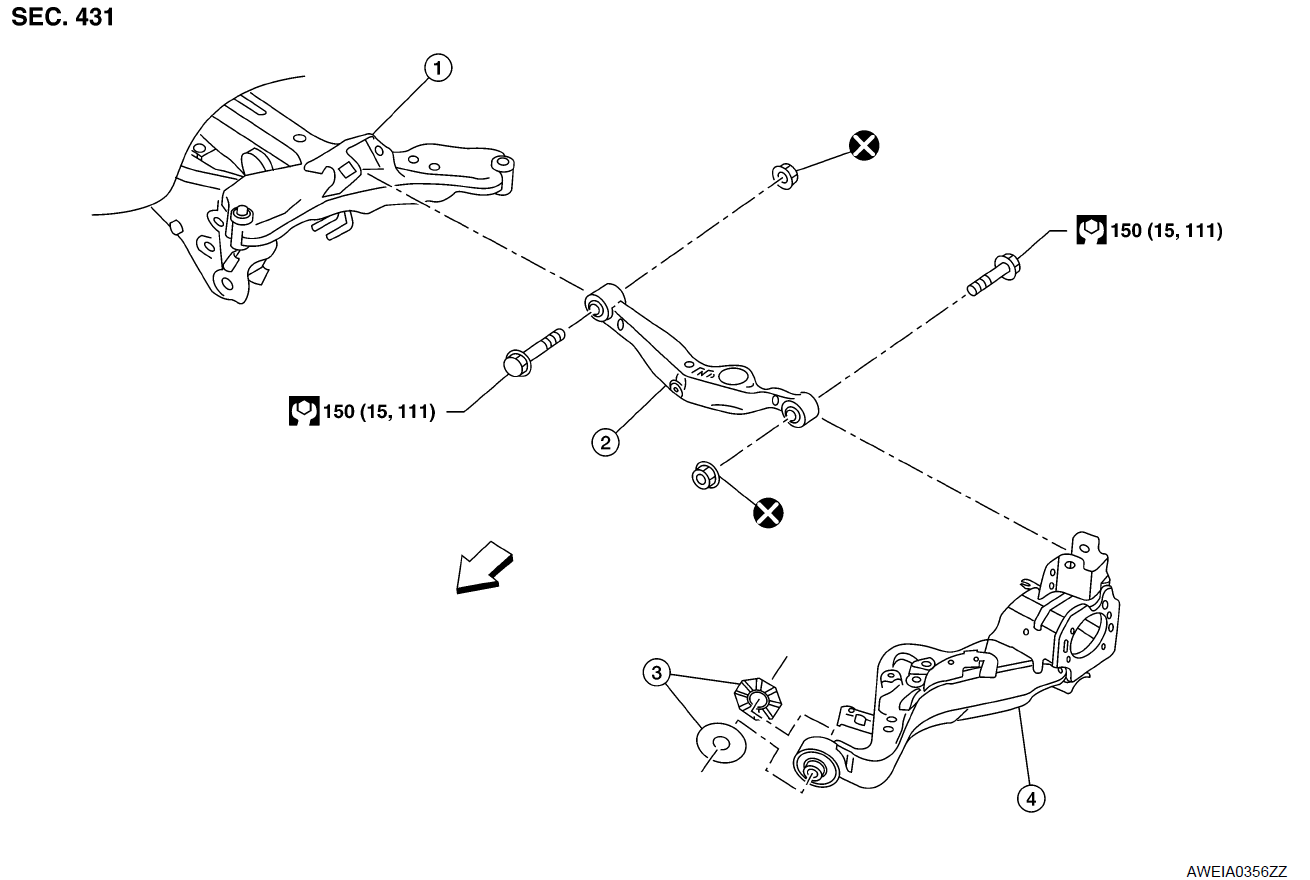

Замена заднего верхнего поперечного рычага Nissan Qashqai J11

Задний верхний рычаг замена КАШКАЙ J11

Задняя подвеска Nissan Qashqai J11 представляет собой многорычажную конструкцию, в которой верхний поперечный рычаг (upper transverse link) выполняет функцию одного из ключевых направляющих элементов, определяющих кинематику заднего колеса. В отличие от нижних рычагов, верхний поперечный рычаг несет меньшую нагрузку, однако именно его геометрия и состояние шарниров напрямую влияют на угол развала задних колес и устойчивость автомобиля на высокой скорости. Ресурс оригинальных рычагов при штатной эксплуатации значителен и может превышать 150–200 тыс. км, однако воздействие коррозии, механические повреждения или износ сайлентблоков могут потребовать замены узла. Конструкция не предусматривает раздельную замену сайлентблоков в условиях рядового сервиса без специализированного оборудования, поэтому на практике рекомендуется замена рычага в сборе.

Критерии необходимости замены:

Основанием для диагностики и последующей замены верхнего поперечного рычага служат следующие объективные факторы:

• Разрушение или критический износ сайлентблоков: Визуально определяемые глубокие трещины, разрывы резинового массива, отслоение резины от металлической втулки или выдавливание резины. При потере эластичности шарниров возникает люфт, изменяющий угол установки колеса.
• Механические повреждения рычага: Деформация, трещины или сквозная коррозия металла, нарушающие геометрию узла и снижающие его прочность. Особенно критичны повреждения, возникшие в результате удара колесом о препятствие или наезда на бордюр.
• Посторонние звуки в задней подвеске: Стук или скрип, локализуемые в районе крепления рычага к подрамнику или поворотному кулаку, возникающие при проезде неровностей и не устраняемые заменой амортизаторов или стабилизатора.
• Нарушение углов установки задних колес: Невозможность выставить корректное значение развала на стенде регулировки при исправных регулировочных элементах нижних рычагов. Износ шарниров верхнего рычага приводит к изменению развала, которое не компенсируется штатными регулировками.
• Неравномерный износ шин: Появление одностороннего износа протектора задних колес (внутренней или наружной дорожки), обусловленный нарушением кинематики подвески из-за люфтов в шарнирах верхнего рычага.
• Люфт в шаровом шарнире (при наличии): На некоторых модификациях верхний рычаг оснащен шаровым шарниром со стороны поворотного кулака. Износ или повреждение пыльника с последующим попаданием абразива приводят к появлению люфта и стуку.

Техническое примечание:

При замене заднего верхнего поперечного рычага необходимо учитывать следующие конструктивные особенности:

• Различие левого и правого рычагов: Верхние поперечные рычаги имеют разные каталожные номера для левой и правой сторон. Оригинальные номера: правый — 55120JD03C, левый — 55121JD03C. При заказе запчасти необходимо точно идентифицировать сторону установки.
• Замена рычага в сборе: Заводская конструкция допускает замену сайлентблоков верхнего рычага с использованием специальных инструментов (09432-22000, 09545-21100). Однако данная операция требует наличия гидравлического пресса и точного соблюдения ориентации втулки при запрессовке (цветная идентификационная метка должна располагаться с наружной стороны рычага). В условиях рядового автосервиса рекомендуется замена рычага в сборе для гарантированного сохранения геометрии узла.
• Обязательная проверка углов установки колес: После завершения монтажа и финальной затяжки всех креплений в нагруженном состоянии обязательной является проверка углов установки задних колес (развал и схождение) на оптическом стенде. Замена верхнего рычага изменяет кинематику подвески, и игнорирование этого этапа приведет к ускоренному износу шин и ухудшению управляемости. При наличии системы VDC после регулировки углов требуется выполнить процедуру установки среднего положения датчиков VDC.
