Приводной ремень замена NISSAN TEANA J32

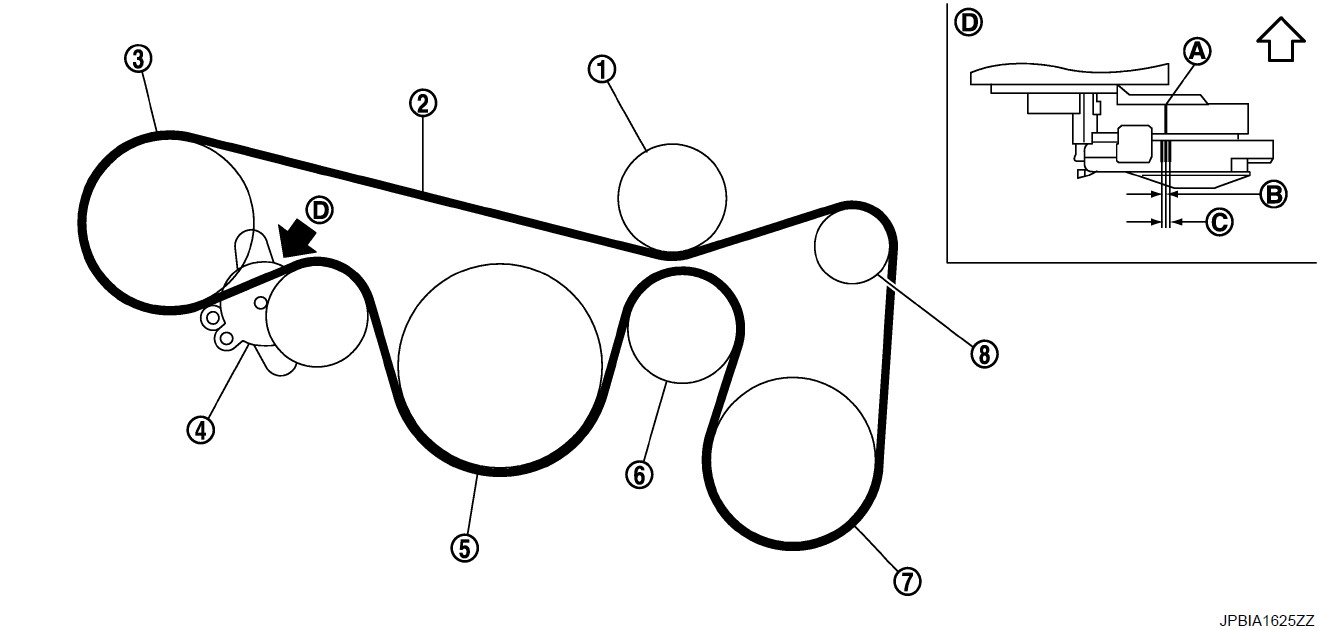

1. Натяжной шкив
2. Приводной ремень
3. Масляный насос гидроусилителя рулевого управления
4. Устройство автоматического натяжения приводного ремня
5. Шкив коленчатого вала
6. Натяжной шкив
7. Компрессор кондиционера
8. Генератор переменного тока

• A. Индикатор
• B. Диапазон работы при установке нового приводного ремня
• C. Возможный диапазон использования
• D. Вид D

Как снять-поменять приводной ремень NISSAN TEANA J32 ?

ВНИМАНИЕ:

Обязательно выполните это действие при остановленном двигателе.

• Убедитесь, что индикатор (A) автоматического натяжителя приводного ремня находится в пределах допустимого диапазона использования (C).

ПРИМЕЧАНИЕ:

• Проверьте индикацию автоматического натяжения приводного ремня при холодном двигателе.
• При установке нового приводного ремня индикатор должен находиться в пределах диапазона (B), указанного на рисунке.
• Визуально проверьте приводной ремень в целом на предмет износа, повреждений или трещин.
• Если индикатор находится за пределами допустимого диапазона использования или ремень поврежден, замените приводной ремень.

• 1. Снимите переднее колесо (RH).
• 2. Снимите подкрылок и брызговик (RH).

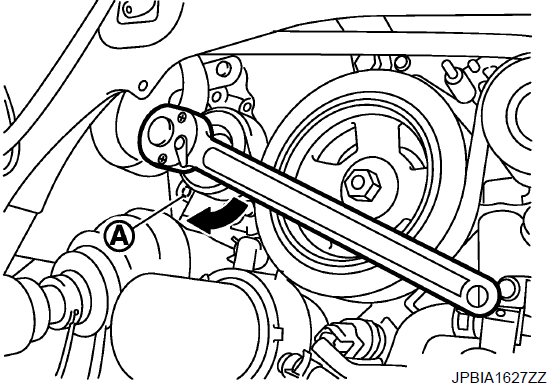

• 3. Надежно удерживайте шестигранную деталь в центре шкива устройства автоматического натяжения приводного ремня гаечным ключом. Затем поверните рукоятку ключа в направлении, указанном стрелкой (направление ослабления приводного ремня).

  ВНИМАНИЕ:

  Обязательно выполните это действие при остановленном двигателе.

  • Убедитесь, что индикатор (A) автоматического натяжителя приводного ремня находится в пределах допустимого диапазона использования (C).
  • Не кладите руку в место, где может произойти защемление, если фиксатор случайно соскользнет.
  • Никогда не ослабляйте шестигранную деталь в центре шкива автоматического натяжителя приводного ремня (никогда не поворачивайте ее против часовой стрелки). При повороте против часовой стрелки необходимо заменить устройство автоматического натяжения приводного ремня в сборе, включая шкив.

• 4. Вставьте стержень диаметром примерно 6 мм (0,24 дюйма), например короткую отвертку, в отверстие (А) стопорного выступа, чтобы закрепить шкив автоматического натяжителя приводного ремня.
  • После снятия приводного ремня держите рычаг шкива автоматического натяжителя приводного ремня зафиксированным.
• 5. Последовательно отсоедините приводной ремень от шкива водяного насоса и снимите его.

Как установить приводной ремень NISSAN TEANA J32 ?

• 1. Закрепите приводной ремень на всех шкивах, за исключением шкива автоматического натяжителя приводного ремня, а затем , наконец, на шкиве автоматического натяжителя приводного ремня.

  ВНИМАНИЕ:

  • Убедитесь, что приводной ремень полностью закреплен на шкивах.
  • Проверьте, не прилипли ли моторное масло, рабочая жидкость и охлаждающая жидкость двигателя к приводному ремню и канавкам каждого шкива.

• 2. Отпустите автоматический натяжитель приводного ремня и натяните приводной ремень.
• 3. Несколько раз поверните шкив коленчатого вала по часовой стрелке, чтобы выровнять натяжение между каждым шкивом.
• 4. Убедитесь, что натяжение приводного ремня на индикаторе находится в пределах допустимого диапазона использования
