Ручка двери замена NISSAN TEANA L33
Как заменить дверные ручки на автомобиле NISSAN TEANA L33
Замена ручки двери TEANA 33
Исправность дверной фурнитуры – важный аспект комфортной эксплуатации. Наружные и внутренние дверные ручки вашего Nissan Teana L33 подвергаются постоянным механическим нагрузкам, что со временем приводит к их износу.
Признаки неисправности:
- Механические повреждения корпуса
- Заклинивание механизма
- Чрезмерный люфт при эксплуатации
- Нарушение работы центрального замка
- Коррозия металлических элементов
Технология замены помпы:
- Демонтаж дверной карты
- Отсоединение тяги привода замка
- Снятие крепежных элементов (момент затяжки 8-10 Н·м)
- Установка нового узла с регулировкой привода
- Проверка плавности хода замков и работы центрального замка
примечание:
При замене дверных ручек обязательна проверка состояния всех элементов дверной фурнитуры, так как они работают в единой механической системе.
Замена ручки двери Nissan Teana L33
Передняя дверная ручка внутренняя

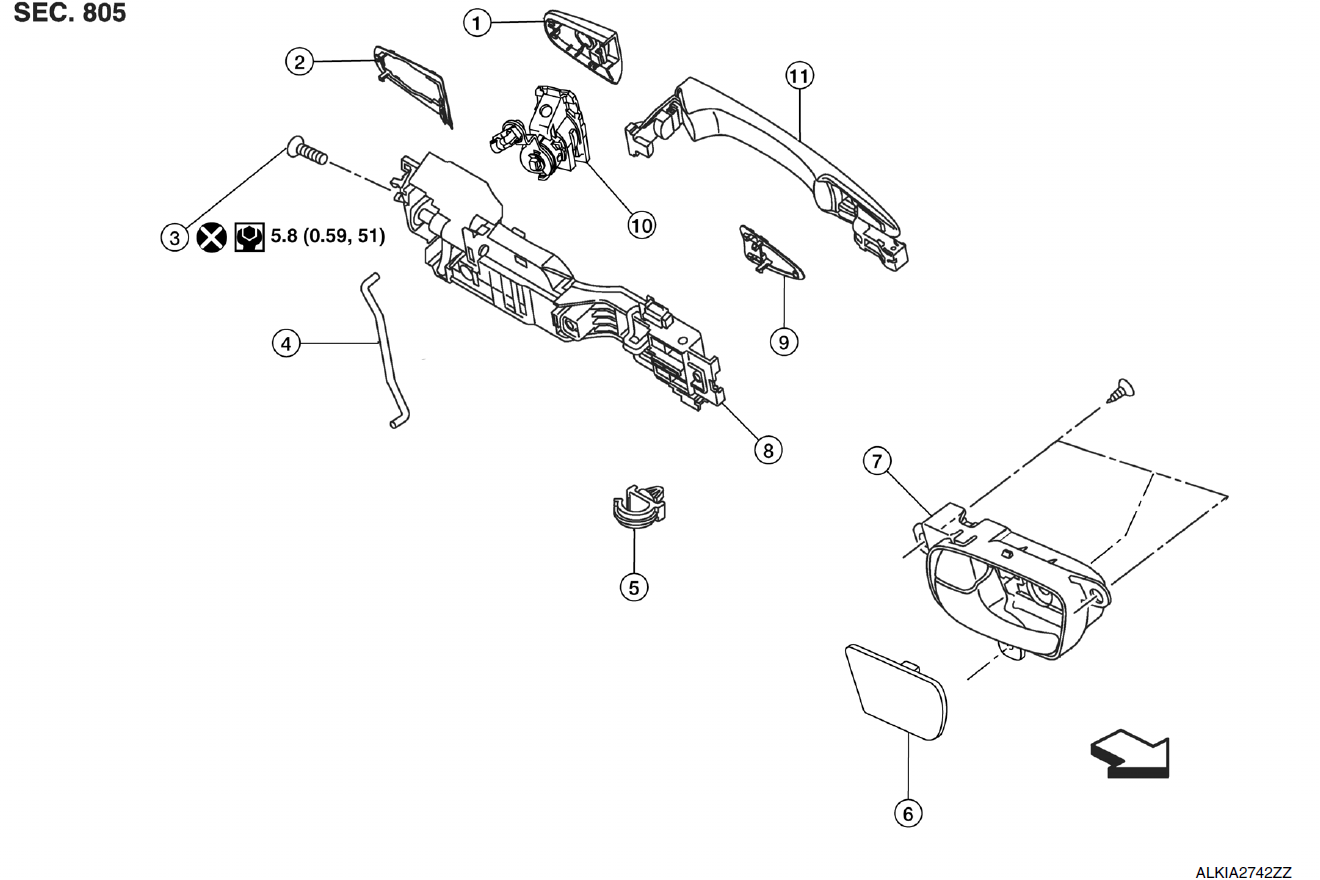

Как снять внутреннюю ручку передней двери?
- 1. Накладка на наружную ручку
- 2. Задняя прокладка
- 3. Винт
- 4. Шток замка замка двери (со стороны водителя)
- 5. Зажим для кабеля
- 6. Накладка на внутреннюю ручку двери
- 7. Внутренняя ручка
- 8. Кронштейн наружной ручки
- 9. Передняя прокладка
- 10. Цилиндр дверного ключа в сборе (только со стороны водителя)
- 11. Наружная ручка
- Изображение стрелки указывает на перед автомобиля
Как заменить снять ручку двери?
- 1. Снимите дверную карту.
- 2. Выверните винты внутренней ручки (A) и внутреннюю ручку (1).
Внимание!
Не используйте повторно внутреннюю накладку на дверную ручку. После снятия замените деталь на новую.
Как установить ручку двери?
Установка производится в порядке, обратном снятию.
Внимание!
Не используйте повторно накладку на внутреннюю ручку двери. После снятия замените ее новой деталью.
Проверьте, правильно ли подсоединены кабели замка передней двери к внутренней ручке.
После установки проверьте, открывается/закрывается ли передняя дверь, работает ли замок/разблокировка.
Передняя ручка двери наружняя
Как снять наружнюю ручку двери?
Как заменить снять ручку двери?
- 1. Полностью закройте стекло передней двери.
- 2. Снимите защитное стекло передней двери.
- 3. Снимите пароизоляцию передней двери.
- 4. Снимите задний канал стекла передней двери.
- 5. Отсоедините разъемы жгута проводов от дверной антенны и переключателя дверных запросов, а затем снимите зажим жгута проводов на кронштейне наружной ручки.

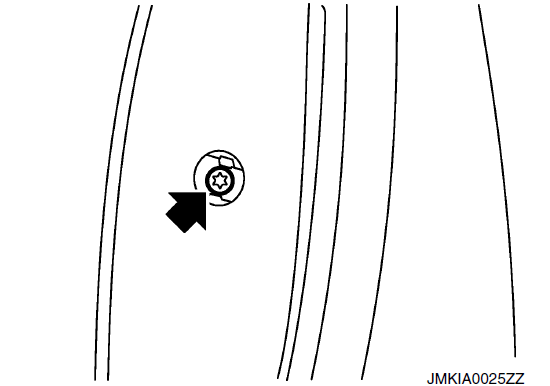

- 6. Снимите боковую втулку двери и ослабьте винт, удерживающий кронштейн наружной ручки передней двери.

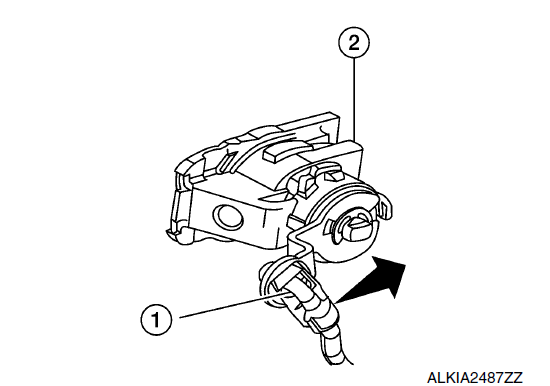

- 7. Просуньте руку внутрь, чтобы отделить шток цилиндра дверного ключа (сторона LH) (1) от блока цилиндра дверного ключа (сторона LH).

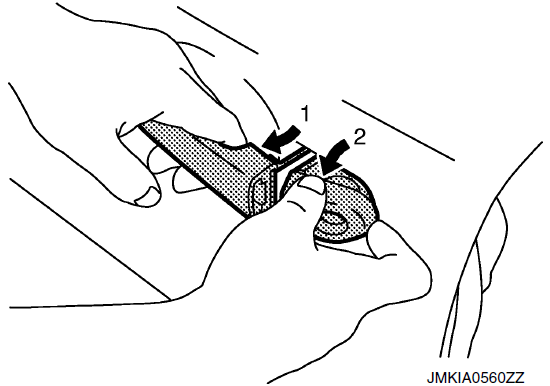

- 8. Потянув за наружную ручку (1), снимите цилиндр дверного ключа в сборе (сторона LH) или накладку на наружную ручку (2) (сторона RH).

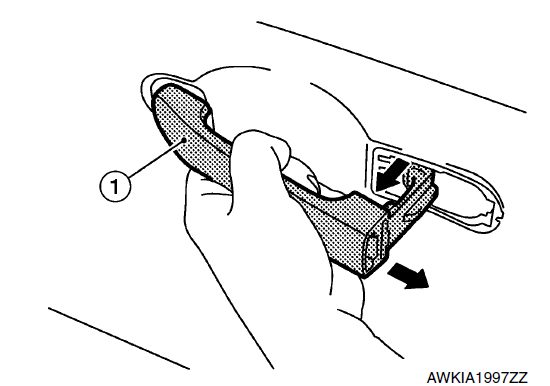

- 9. Потянув за наружную ручку (1), сдвиньте ее в сторону задней части автомобиля, чтобы снять наружную ручку.
- 10. Снимите переднюю прокладку (1) и заднюю прокладку (2).
- Изображение стрелки указывает на перед автомобиля
- 11. Сдвиньте наружный кронштейн ручки в заднюю часть автомобиля, чтобы снять его.
- Изображение стрелки указывает на перед автомобиля

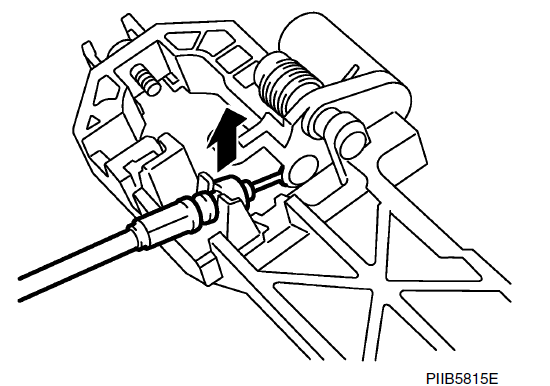

- 12. Отсоедините кабель внешней рукоятки от соединения с кронштейном внешней рукоятки.
Как установить поставить ручку двери?
Установка производится в порядке, обратном снятию.
Затяните винт крепления наружной ручки передней двери с указанным моментом затяжки.
Винт крепления наружной ручки передней двери 5,8 Нм (0,59 кг/м, 51 дюйм/фунт)
Внимание!
При установке не используйте повторно винт крепления наружной ручки передней двери. После снятия винта всегда заменяйте его на новый.
При установке штока замка зажигания на переднюю дверь LH обязательно поворачивайте держатель штока замка зажигания до тех пор, пока не почувствуется щелчок.
Проверьте, правильно ли закреплен трос замка передней двери на кронштейне наружной ручки.
После установки проверьте, открывается/закрывается ли передняя дверь, работает ли замок/разблокировка.

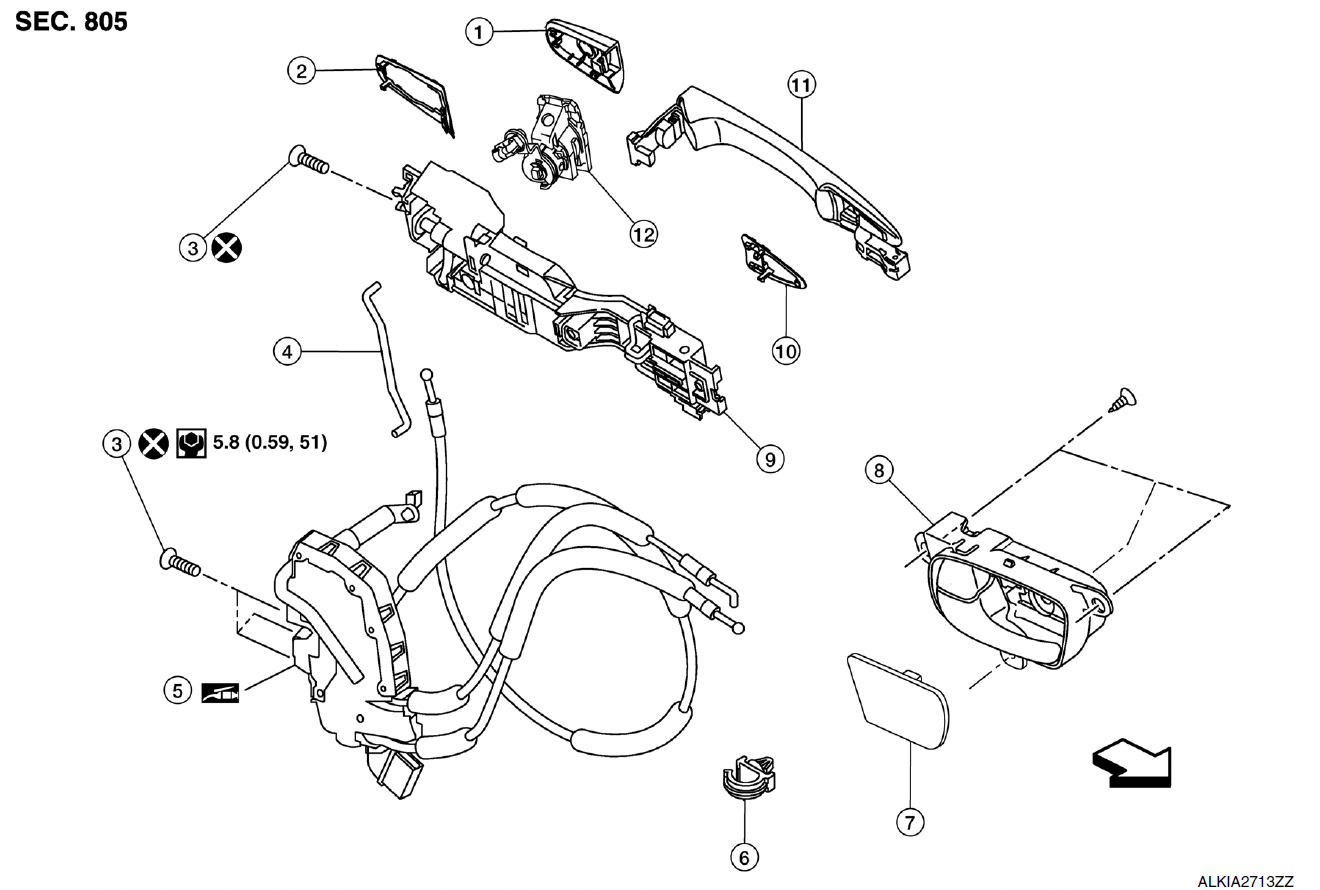

Замок передней двери
- 1. Накладка на наружную ручку
- 2. Задняя прокладка
- 3. Винт
- 4. Стержень дверного замка (со стороны водителя)
- 5. Замок передней двери в сборе
- 6. Зажим для кабеля
- 7. Накладка на внутреннюю ручку двери
- 8. Внутренняя ручка
- 9. Кронштейн наружной ручки
- 10. Передняя прокладка
- 11. Наружная ручка
- 12. Цилиндр замка двери в сборе (только со стороны водителя)
- Изображение стрелки указывает на перед автомобиля
Как заменить снять дверной замок?
Внимание!
Перед началом технического обслуживания выключите зажигание, отсоедините обе клеммы аккумулятора и подождите не менее трех минут.
- 1. Снимите наружную ручку передней двери.
- 2. Снимите направляющую заднего стекла.
- 3. Отсоедините разъем жгута проводов от привода замка передней двери.
- 4. Выверните винты и дверной замок в сборе.
Как установить поставить дверной замок передней двери?
Установка производится в порядке, обратном снятию.
Затяните стопорные винты передней двери с указанным моментом затяжки.
Винт крепления наружной ручки передней двери 5,8 Нм (0,59 кг/м, 51 дюйм/фунт)
Внимание!
Не используйте повторно накладку внутренней дверной ручки. После снятия замените ее на новую деталь.
Не используйте повторно винты для крепления замка передней двери. После снятия винтов всегда заменяйте их новыми.
Проверьте, правильно ли подсоединены кабели замка передней двери к внутренней ручке и кронштейну наружной ручки.
При установке стержня цилиндра дверного ключа на переднюю дверь LH обязательно поворачивайте держатель стержня цилиндра дверного ключа до тех пор, пока не раздастся щелчок.
После установки проверьте, открывается/закрывается ли передняя дверца, блокируется ли / отпирается ли замок.
Проверьте, не плохо ли смазан замок передней дверцы в сборе. При необходимости нанесите подходящую универсальную смазку.

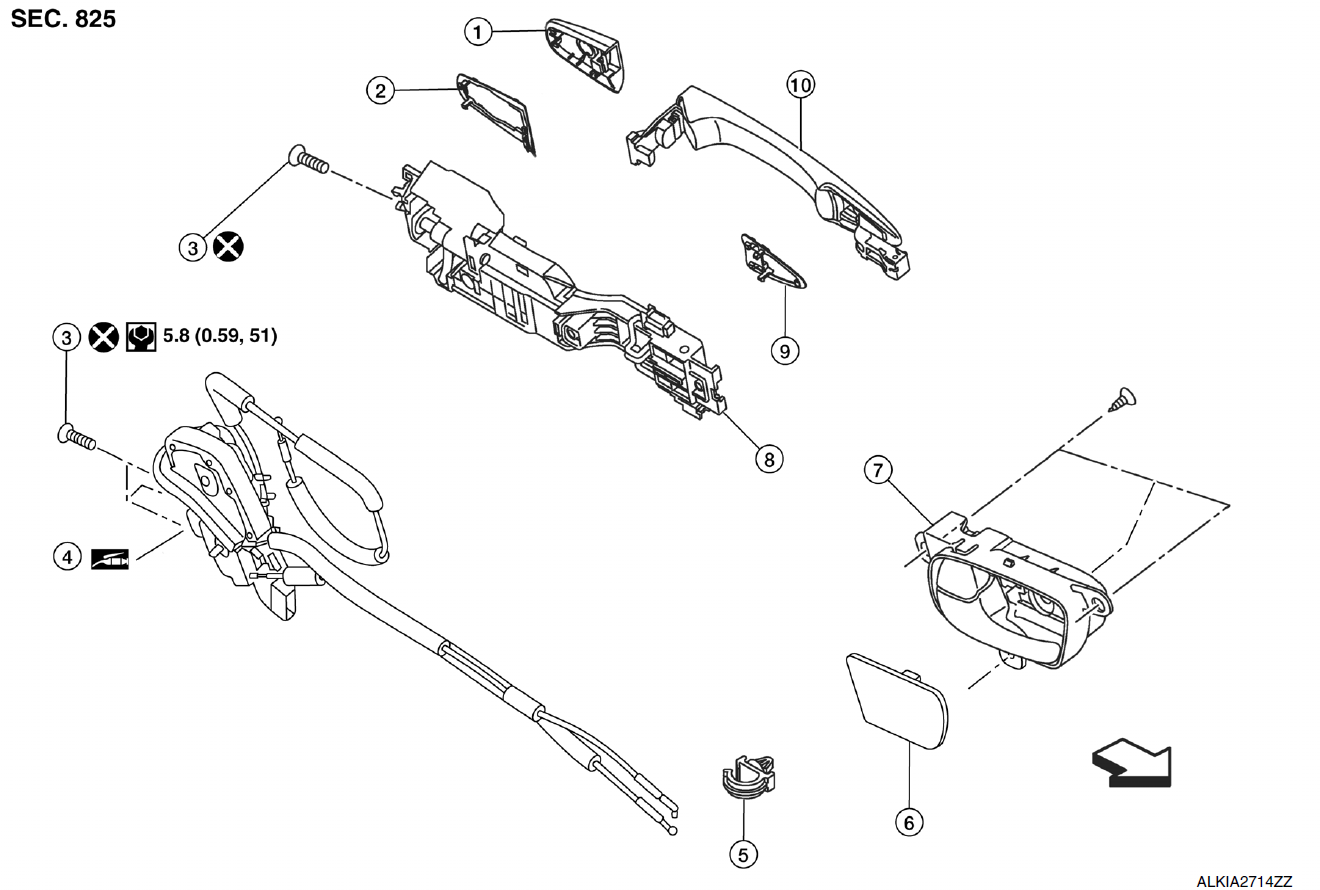

Замок задней двери
- 1. Накладка на наружную ручку
- 2. Задняя прокладка
- 3. Винт
- 4. Замок задней двери в сборе
- 5. Зажим для кабеля
- 6. Внутренняя накладка на ручку
- 7. Внутренняя ручка
- 8. Кронштейн на наружную ручку
- 9. Передняя прокладка
- 10. Наружная ручка
- Изображение стрелки указывает на перед автомобиля
Как заменить снять дверной замок?
- 1. Снимите наружную ручку задней двери.
- 2. Отсоедините разъем жгута проводов от привода замка задней двери.
- 3. Выверните винты и дверной замок в сборе.
Как установить поставить дверной замок задней двери?
Установка производится в порядке, обратном снятию.
Затяните стопорные винты передней двери с указанным моментом затяжки.
Винт крепления наружной ручки передней двери 5,8 Нм (0,59 кг/м, 51 дюйм/фунт)
Внимание!
Не используйте повторно крепежные винты замка задней двери. После снятия винтов всегда заменяйте их новыми.
Проверьте, правильно ли подсоединены тросы замка задней двери к внутренней ручке и кронштейну наружной ручки.
После установки проверьте, открывается/закрывается задняя дверь, блокируется / отпирается ли замок.
Проверьте, нет ли плохой смазки в замке задней двери. При необходимости нанесите подходящую универсальную смазку.

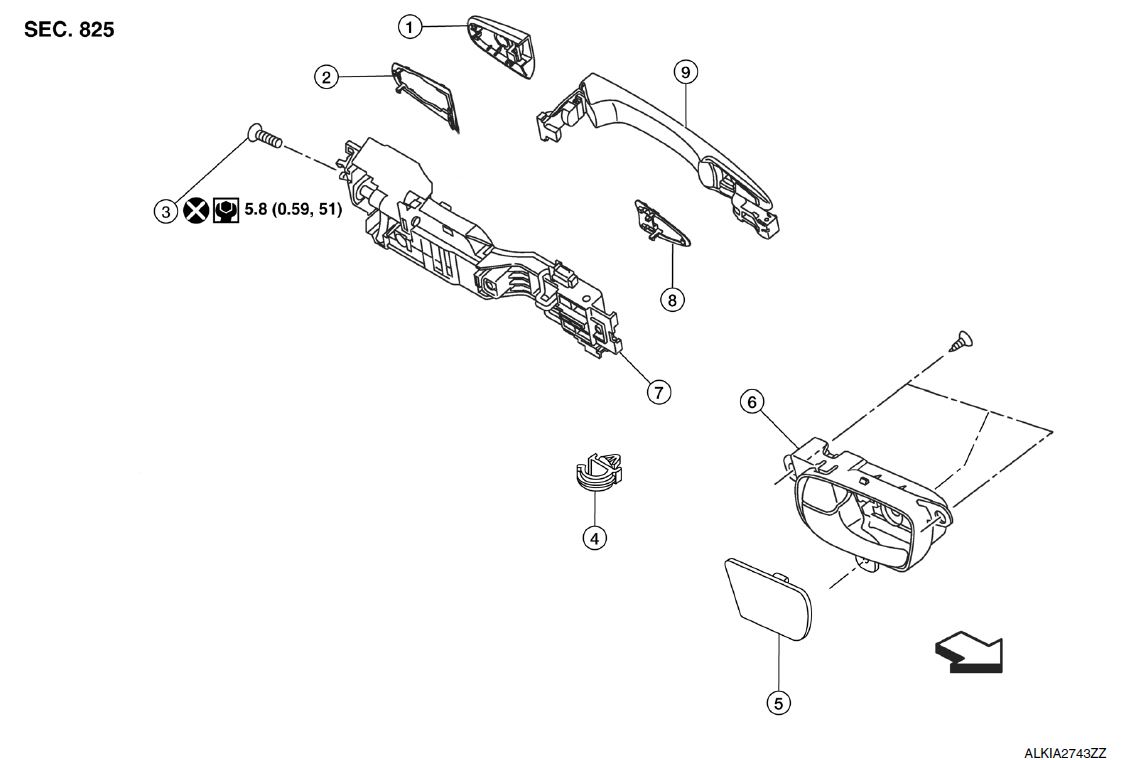

Задняя ручка двери внутренняя
Как снять заднюю ручку двери?
- 1. Наружная накладка на ручку
- 2. Задняя прокладка
- 3. Винт
- 4. Зажим для кабеля
- 5. Внутренняя накладка на ручку
- 6. Внутренняя ручка
- 7. Наружный кронштейн ручки
- 8. Передняя прокладка
- 9. Внешняя ручка
- Изображение стрелки указывает на перед автомобиля
Как заменить снять заднюю ручку двери?

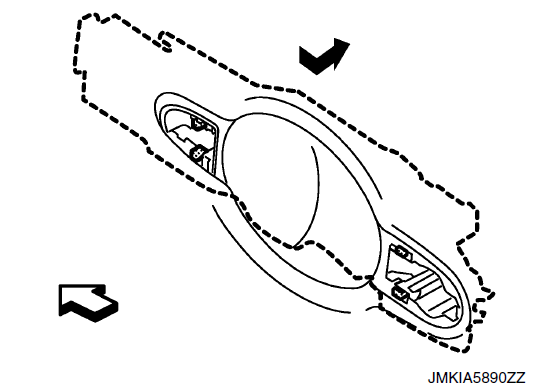

- 1. Снимите накладку на заднюю дверь.

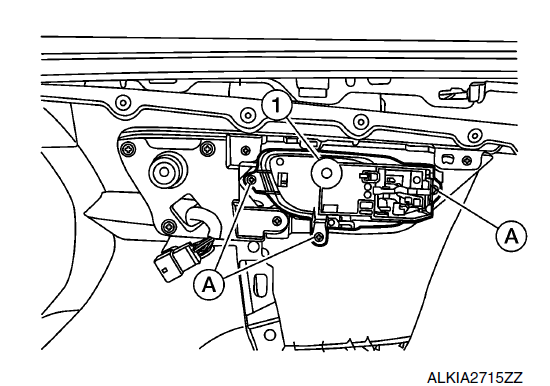

- 2. Выверните винты внутренней ручки (A) и внутреннюю ручку (1).
Как установить поставить ручку двери?
Установка производится в порядке, обратном снятию.
Внимание!
Проверьте, правильно ли подсоединены тросы замка задней двери к внутренней ручке.
После установки проверьте, открывается/закрывается задняя дверь, блокируется/отпирается ли она.
Задняя ручка двери наружняя
Как снять заднюю наружнюю ручку двери?
Как заменить снять заднюю ручку двери?
- 1. Полностью закройте стекло задней двери.
- 2. Снимите защитное устройство задней двери.
- 3. Снимите пароизоляцию задней двери.

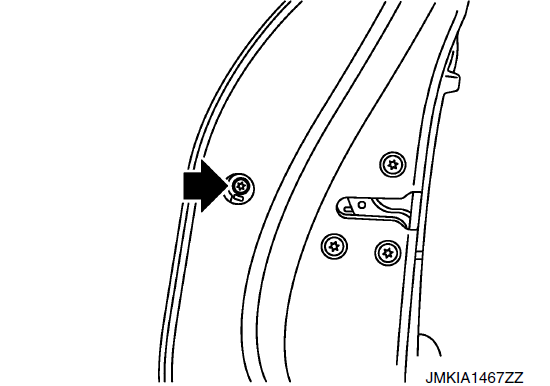

- 4. Снимите боковую прокладку двери и ослабьте винт, удерживающий кронштейн наружной ручки задней двери.

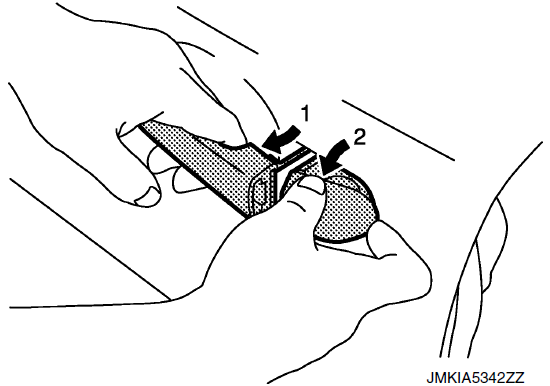

- 5. Потянув за наружную ручку (1), снимите накладку на внешней ручке (2).

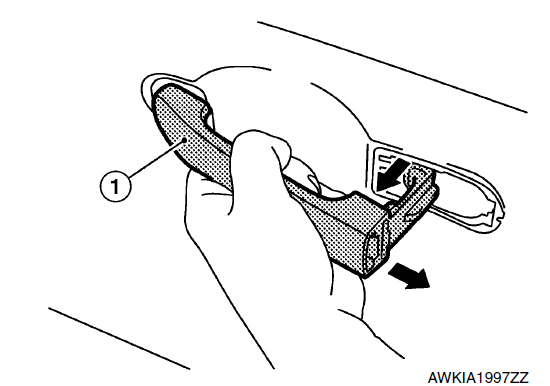

- 6. Потянув за наружную ручку (1), сдвиньте ее в сторону задней части автомобиля, чтобы снять наружную ручку.

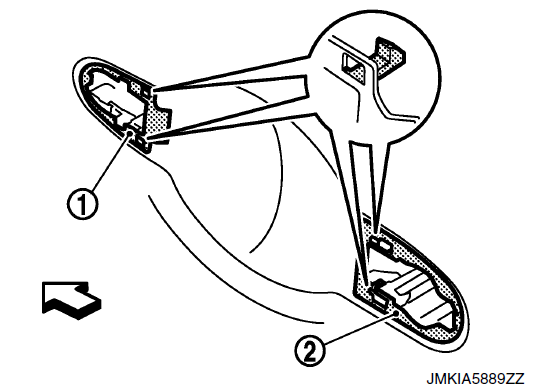

- 7. Снимите переднюю прокладку (1) и заднюю прокладку (2).
- Изображение стрелки указывает перед автомобиля
- 8. Сдвиньте наружный кронштейн ручки в заднюю часть автомобиля, чтобы снять его.
- Изображение стрелки указывает перед автомобиля

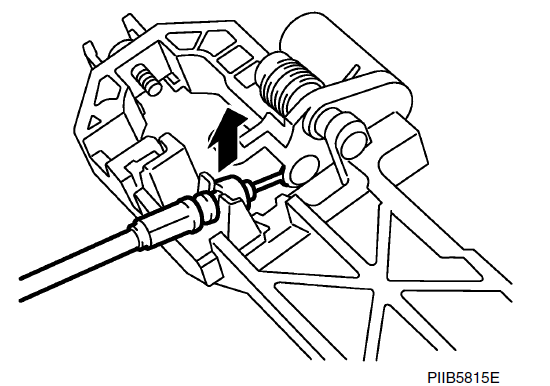

- 9. Снимите зажим и отсоедините кабель внешней рукоятки от кронштейна внешней рукоятки.
Как установить поставить ручку двери?
Установка производится в порядке, обратном снятию.
Затяните винт крепления наружной ручки задней двери с указанным моментом затяжки.
Винт крепления наружной ручки задней двери 5,8 Нм (0,59 кг/м, 51 дюйм/фунт)
Внимание!
При установке не используйте повторно винт крепления наружной ручки задней двери. После снятия винтов всегда заменяйте их новыми.
Проверьте, правильно ли закреплен трос замка задней двери на кронштейне наружной ручки.
После установки проверьте, открывается/закрывается задняя дверь, блокируется / отпирается ли она.
