Замена моторчика печки ЛОГАН

Стоимость работ:

4 870

Запчасти и расходники

Наименование	Производитель	Номер	Стоимость
Моторчик печки Renault Duster/Logan II /Captur/G15RA 272100975R	RENAULT (Франция)	272100975R	22 690 руб.

Замена моторчика печки на автомобиле RENAULT LOGAN

Замена моторчика печки RENAULT LOGAN

Отказ вентилятора климатической установки на Renault Logan – одна из самых частых неисправностей в системе комфорта. С инженерной точки зрения, узел представляет собой коллекторный электродвигатель постоянного тока с крыльчаткой, управляемый ступенчатым резистором. Ресурс моторчика напрямую зависит от состояния щёточно-коллекторного узла и качества графитовой смазки подшипников скольжения.

Критерии необходимости замены:

Замене подлежит не любой шумный вентилятор. Решение принимается после инструментальной проверки. Ниже перечислены объективные причины для демонтажа и установки нового узла:

Полное отсутствие вращения на всех четырёх скоростях при наличии питания на разъёме (напряжение 12 В замерено мультиметром) – характерно для обрыва обмотки или полного износа щёток.
Работа только на максимальной (четвёртой) скорости, при этом первые три не функционируют – это указывает на выход из строя резисторного блока, но часто сам моторчик при этом имеет критический износ подшипников, и его замена рекомендуется попутно, поскольку новый резистор быстро перегревается из-за повышенного пускового тока старого двигателя.
Посторонний механический шум (гудение, скрежет, неравномерный свист) при вращении, усиливающийся при изменении положения регулятора – следствие осевого люфта вала (допустимый зазор не более 0,2 мм) или разрушения втулок.
Запах перегретой изоляции или дыма из дефлекторов – возникает при межвитковом замыкании в якоре, что ведёт к перегрузке питающей цепи и потенциальному оплавлению колодки проводки.
Повышенная вибрация, передаваемая на корпус воздуховода – дисбаланс крыльчатки, который может быть следствием механического повреждения или неравномерного износа посадочного места вала.

Техническое примечание:

Для Renault Logan оригинальный артикул – Valeo (часто номер 6001548838). Аналоги должны иметь токовую характеристику не ниже 12 А при полной нагрузке и класс изоляции не хуже F (155°C). Установка дешёвых аналогов с заниженным сечением обмотки ведёт к быстрому перегреву и снижению производительности на 15–20 %.

Замена моторчика печки RENAULT LOGAN

Панель управления воздухом и температурой

Как снять панель управления воздухом и температурой RENAULT LOGAN ?

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

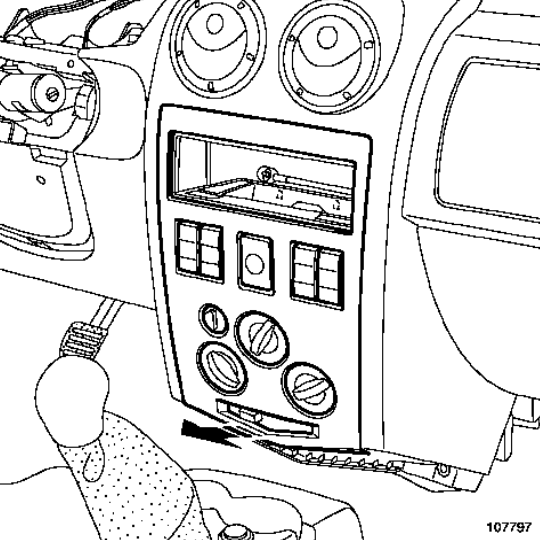

Отсоедините снизу среднюю облицовку.

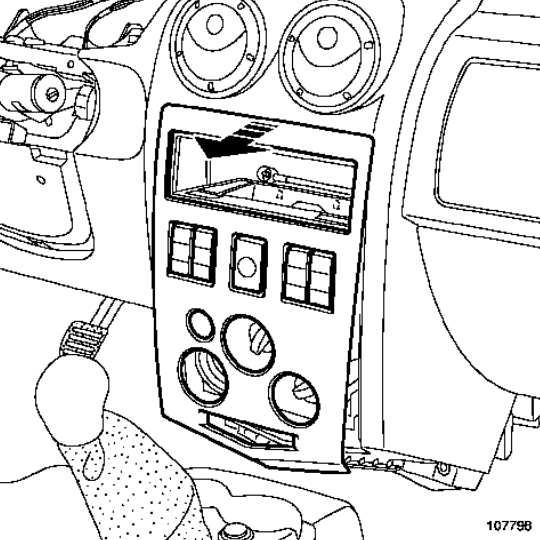

Снимите среднюю облицовку.
Разъедините разъемы.

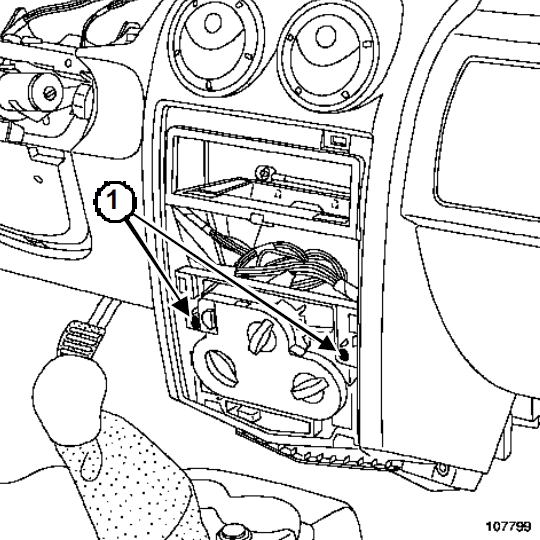

Снимите:
- винты крепления 1,
- частично панель управления.
Разъедините разъем панели управления.

Снимите:

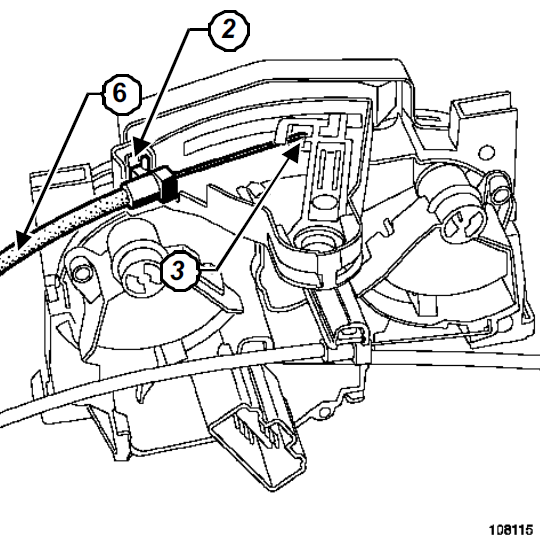

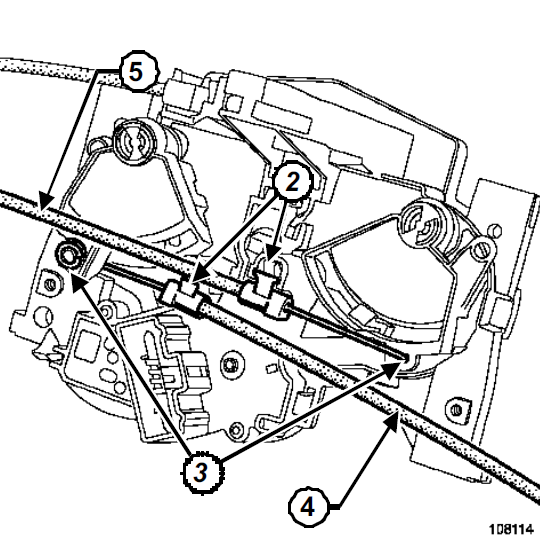

- стопоры оболочек тросов 4 и 5, разведя лапки 2.
- тросы привода заслонок 4 и 5 от панели управления 3.
- стопор оболочки троса 6, разжав лапку 2.
- приводной трос 6 от панели управления 3.
Наклоните панель управления.
Снимите панель управления.

Как установить панель управления воздухом и температурой RENAULT LOGAN ?

Установка производится в порядке, обратном снятию.

ПРИМЕЧАНИЕ:

В последнюю очередь у становите тросс привода 4 .

Сначала установите стопор оболочки приводного тросса 4, затем трос.

Присоедините проводак клеммам аккумуляторной батареи, начиная с плюсовой клеммы.

Установка производится в порядке, обратном снятию.

ВНИМАНИЕ!

Убедитесь, ч то приводные тросы перемещаются на всю длину,

Выполните необходимое программирование

Пины панели управления воздухом и температурой

Как снять панель управления воздухом и температурой RENAULT LOGAN ?

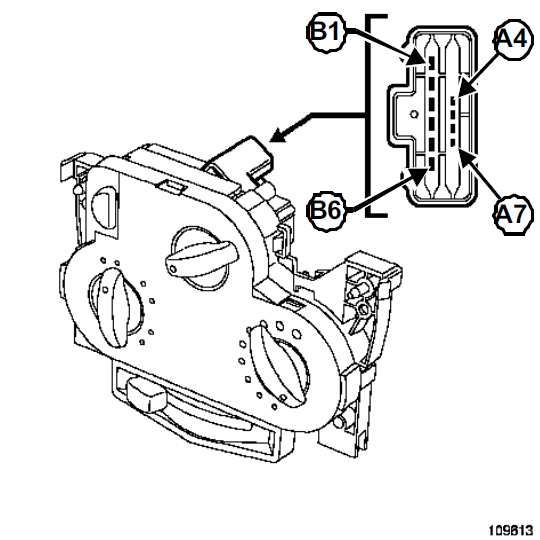

Контакт панели управления

Пины контакты панель управления воздухом и температурой RENAULT LOGAN

Контакты панели управления	Назначение	Контакт датчика или исполнительного механизма
A1	-	-
A2	-	-
A3	-	-
A4	Сигнал электровентилятора скорость 0 (только на автомобилях с двигателем K9)	ЭБУ системы впрыска
A5	-	-
A6	"Масса"	-
A7	Габаритный огонь	ЦЭКБС
B1	"+" потребителей электроэнергии	ЦЭКБС
B2	включение вентилятора на 1-й скорости	контакт 3 разъема блока резисторов
B3	включение вентилятора на 2-й скорости	контакт 2 разъема блока резисторов
B4	включение вентилятора на 3-й скорости	контакт 4 разъема блока резисторов
B5	включение вентилятора на 4-й скорости	контакт 1 разъема блока резисторов
B6	" + " э лектровентилятора отопителя	-
B7	"+" потребителей электроэнергии	ЦЭКБС

Тросс привода заслонки рециркуляции воздуха RENAULT LOGAN

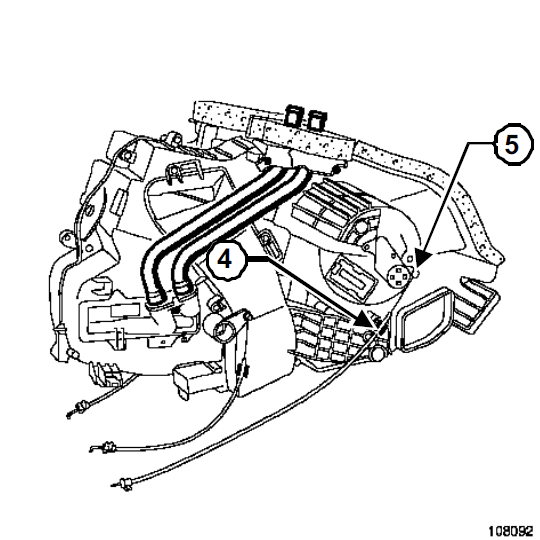

Отсоедините оболочку троса от фиксатора 4.
Отсоедините конец троса привода заслонки рециркуляции воздуха 5.
Снимите трос привода заслонки рециркуляции воздуха.

Как снять панель управления воздухом и температурой RENAULT LOGAN ?

Установите:
- фиксатор оболочки тросса на панель управления,
- тросс привода заслонки рециркуляции воздуха на панель управления.

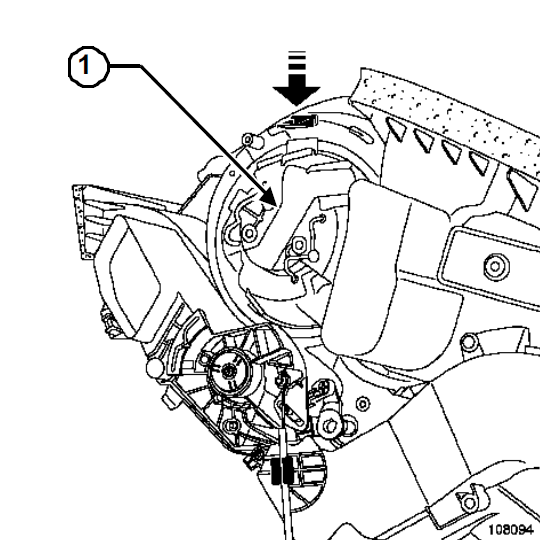

Установите трос привода заслонки рециркуляции воздуха на воздухораспределительный блок.
Поверните в воздухораспределительном блоке заслонку рециркуляции воздуха к передней части автомобиля.
Установите фиксатор н апривод заслонки рециркуляции воздуха.
Установите фиксатор оболочки тросса на воздухораспределительный блок.
Установка производится в порядке, обратном снятию.

Присоедините проводак клеммам аккумуляторной батареи, начиная с плюсовой клеммы.

ВНИМАНИЕ!

Убедитесь, что трос привода заслонки рециркуляции воздуха перемещается по всей длине хода,

Выполните необходимое программирование

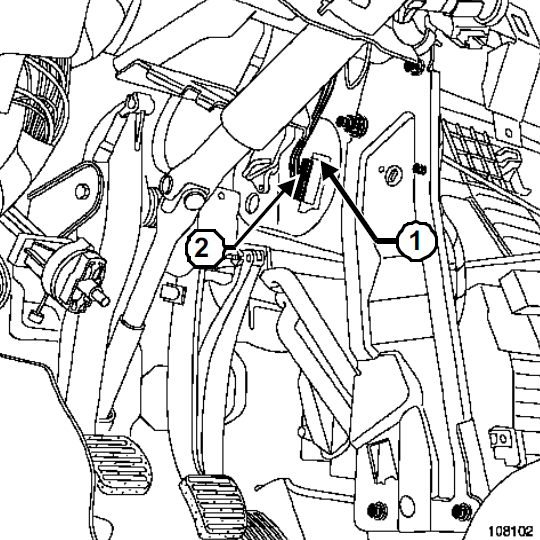

Как снять / поменять моторчик печки RENAULT LOGAN ?
