Замена радиатора на автомобиле RENAULT LOGAN

Радиатор замена RENAULT LOGAN

С течением времени радиатор подвергается коррозионному, механическому и термическому износу, что приводит к потере герметичности или снижению теплоотдачи. Ниже приведены объективные критерии для принятия решения о замене, технологическая последовательность работ и критические технические нюансы, знание которых позволяет избежать перегрева двигателя и повреждения сопряжённых элементов.

Критерии необходимости замены:

Решение о замене радиатора принимается на основании визуального осмотра и инструментальной проверки. Основные причины для проведения замены:

Нарушение герметичности радиатора — видимая течь охлаждающей жидкости в виде подтёков на пластмассовых бачках или в угловых стыках алюминиевой сердцевины. Течь может быть активной (капли при работающем двигателе) или пассивной (следы кристаллизации антифриза).
Механические повреждения сот — разрушение оребрения после ДТП, попадания камней или в результате коррозионного разрушения металла. Повреждённые соты снижают площадь теплообмена и эффективность охлаждения.
Трещины на пластмассовых бачках радиатора — возникают из-за термического старения пластика или превышения рабочего давления в системе.
Закоксовывание внутренних каналов — отложение солей и продуктов разложения антифриза приводит к снижению пропускной способности и ухудшению циркуляции.
Постоянное снижение уровня охлаждающей жидкости без видимых внешних причин — указывает на микротрещины или внутреннюю течь, не обнаруживаемую при поверхностном осмотре.
Перегрев двигателя в штатных режимах при исправном термостате, вентиляторе и водяном насосе — радиатор не справляется с отводом тепла из-за забитых сот или сниженной теплопроводности.
Плановое техническое обслуживание при капитальном ремонте двигателя или замене сопряжённых элементов системы охлаждения.

Техническое примечание:

При выявлении одного или нескольких признаков требуется проведение полной замены радиатора. Ремонт паяных алюминиевых радиаторов на Renault Logan, как правило, экономически нецелесообразен и не гарантирует восстановления герметичности. Выбор радиатора. Оригинальные артикулы для Renault Logan: 7700838134, 7700836301, 7701352603, 8200735038. Качественные аналоги — NISSENS 637931, AVA. При выборе неоригинального радиатора необходимо обращать внимание на количество трубок и плотность оребрения: дешёвые аналоги имеют меньшее число трубок (8 против 12 у оригинала) и более редкое оребрение, что снижает эффективность охлаждения.

Замена радиатора системы охлаждения двигателя на Renault Logan: регламентные работы и диагностика

Как снять радиатор РЕНО ЛОГАН?

Как слить антифриз и промыть систему охлаждения RENAULT LOGAN ?

ВНИМАНИЕ!

Установите автомобиль на двухстоечный подъемник.

Снимите защиту поддона картера двигателя.

Слейте охлаждающую жидкость, отсоединив отводящий шланг радиатора.

как поменять снять радиатор логан RENAULT LOGAN

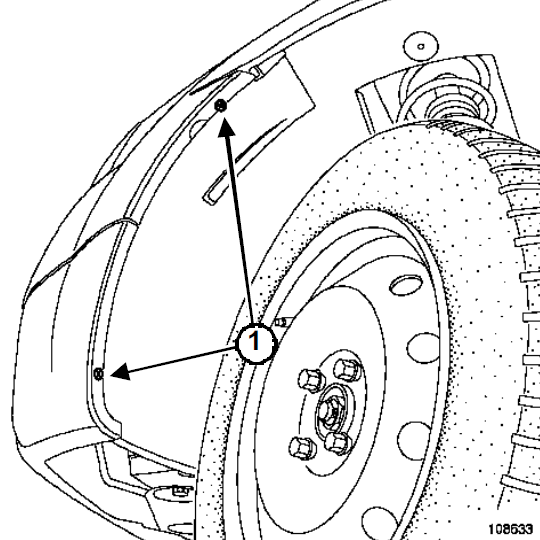

Отверните болты (1).
Частично снимите подкрылки переднего колеса.

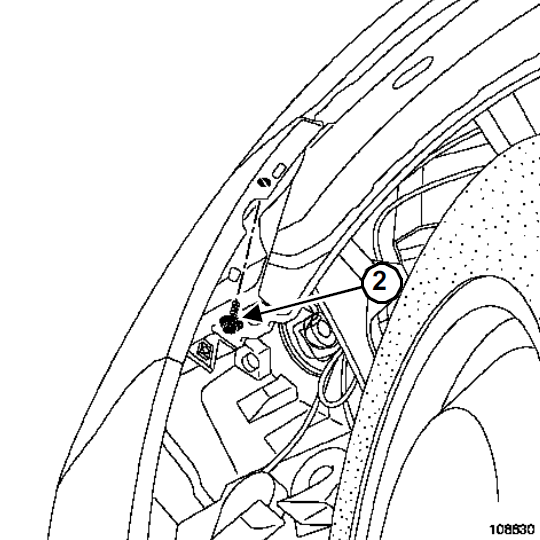

Отверните винты (2).

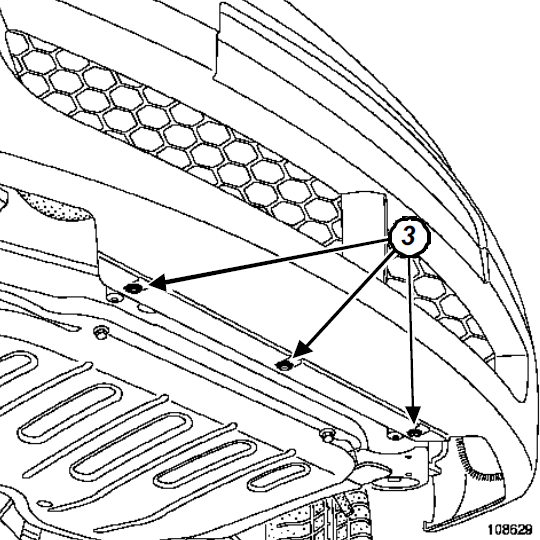

Отверните винты (3).

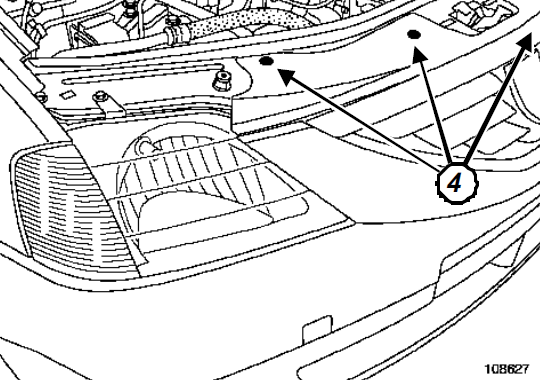

Отверните винты (4).
Снимите бампер (эта операция выполняется вдвоем с помощником).
Отсоедините колодку проводов от противотуманных фар (если они есть).
Снимите воздухозаборный патрубок воздушного фильтра.

РУЛЕВОЕ УПРАВЛЕНИЕ С УСИЛИТЕЛЕМ

Отсоедините трубопровод гидроусилителя рулевого управления от держателя на электровентиляторе.

Снимите бачок насоса гидроусилителя рулевого управления (не отсоединяя трубопроводы).

Подвяжите бачок гидроусилителя к двигателю.

как поменять радиатор замена радиатора логан RENAULT LOGAN

Отсоедините:

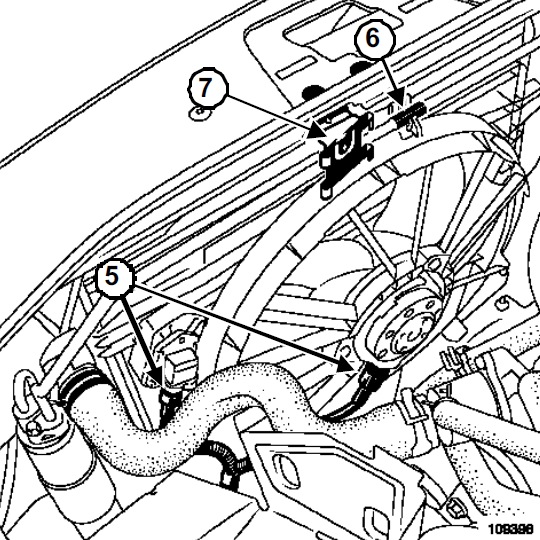

колодки проводов (5 ) от электровентилятора системы охлаждения двигателя,
подводящий шланг о т радиатора с помощью приспособления (Mot. 1202-01) или (Mot. 1448).

Отсоедините от электровентилятора системы охлаждения двигателя:

жгут проводов,
трубопровод кондиционера (6).

РУЛЕВОЕ УПРАВЛЕНИЕ УСИЛИТЕЛЯ

Снимите кронштейн (7 ) бачка насоса гидроусилителя рулевого управления.

как снять радиатор замена радиатора логан RENAULT LOGAN

Снимите:

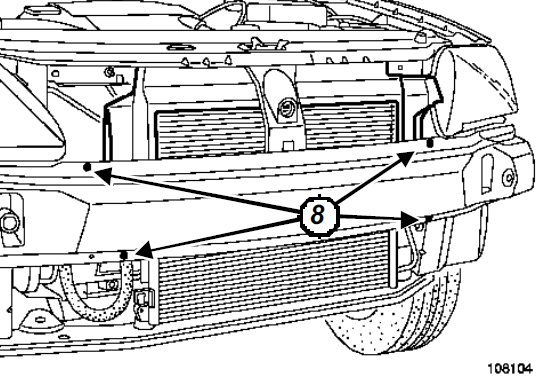

установочные штифты (8) воздухоотражателя,
воздухоотражатель.

Снимите:

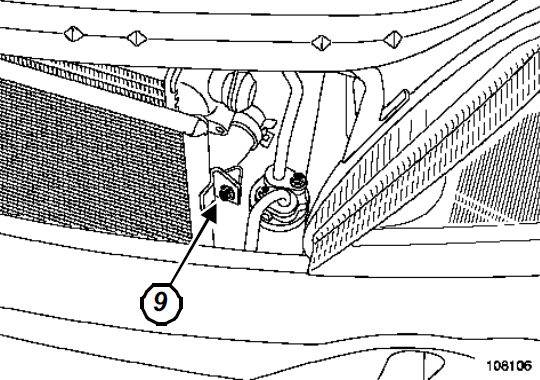

Отверните болты (9) крепления конденсора на радиаторе.
Подвяжите конденсор к верхней поперечине.

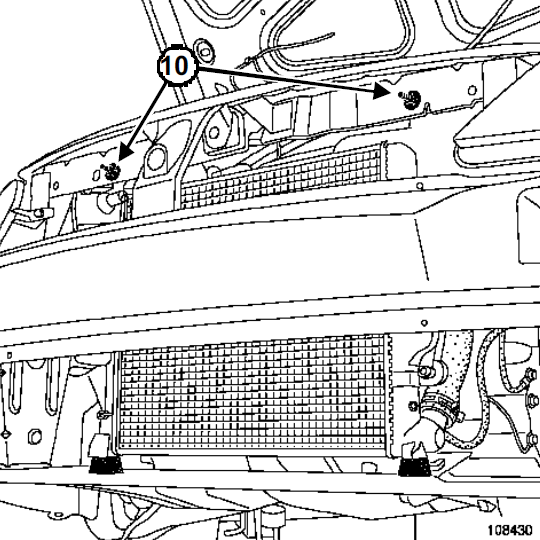

Отверните гайки (10) крепления радиатора.

Снимите:

верхние лапки крепления радиатора,
электровентилятор,
радиатор.

Как установить радиатор RENAULT LOGAN ?

Как установить радиатор RENAULT LOGAN ?

ВНИМАНИЕ!

При установке не повредите ребра радиатора системы о хлаждения двигателя или конденсора.

Заполните жидкостью систему охлаждения и удалите из нее воздух (Система охлаждения двигателя, Слив и заправка жидкостью системы охлаждения двигателя).

Как снять электровентилятор RENAULT LOGAN ?

ВНИМАНИЕ!

Установите автомобиль на подъемник.

Снимите защиту поддона картера двигателя.

Слейте охлаждающую жидкость, отсоединив отводящий шланг радиатора с помощью приспособления (Mot. 1202-01) или приспособления (Mot. 1448)

РУЛЕВОЕ УПРАВЛЕНИЕ С УСИЛИТЕЛЕМ

Снимите бачок насоса гидроусилителя рулевого управления (не отсоединяя трубопроводов).

Подвяжите бачок насоса гидроусилителя рулевого управления к двигателю.

как снять вентилятор охлаждения замена вентилятора логан RENAULT LOGAN

Снимите кронштейн (1) бачка насоса гидроусилителя рулевого управления.

Отсоедините:

подводящий шланг от радиатора с помощью приспособления (Mot. 1202-01) или (Mot. 1448).
колодку проводов (2 ) от электровентилятора системы охлаждения двигателя.
