Замена вентилятора на автомобиле RENAULT LOGAN
Вентилятор радиатора замена RENAULT LOGAN
Отказ вентилятора приводит к перегреву двигателя и, при длительной эксплуатации, к повреждению головки блока цилиндров. Ниже приведены объективные критерии для принятия решения о замене, технологическая последовательность работ и критические технические нюансы, знание которых позволяет восстановить штатный тепловой режим двигателя.
Критерии необходимости замены:
Решение о замене вентилятора принимается на основании результатов поэтапной диагностики. Отказ может быть вызван как неисправностью самого электродвигателя, так и элементами его управления. Основные причины для замены узла:
- Вентилятор не включается при достижении рабочей температуры двигателя (стрелка температуры в красной зоне или загорание лампы перегрева). Перед заменой необходимо провести базовую диагностику: проверить предохранители и реле вентилятора, «прозвонить» электродвигатель и удостовериться в исправности датчика температуры. Для точной диагностики требуется подключение к диагностическому сканеру Renault CAN Clip или аналогичному устройству.
- Вентилятор работает только на одной скорости или не развивает полной производительности. При наличии кондиционера вентилятор может иметь две скорости вращения, управляемые через резистор. Отказ резистора или износ щёток электродвигателя проявляется снижением интенсивности обдува.
- Посторонние звуки при работе вентилятора — гул, скрежет, вибрация. Указывают на износ подшипников электродвигателя, дисбаланс крыльчатки или повреждение лопастей. Вентилятор может включаться самопроизвольно даже при выключенном зажигании — признак неисправности реле или блока управления.
- Визуальное повреждение крыльчатки — трещины, сколы, деформация лопастей. Нарушение геометрии крыльчатки ведёт к дисбалансу, повышенной вибрации и разрушению посадочных мест.
- Частое и длительное включение вентилятора в штатных режимах движения при исправном термостате и радиаторе. Снижение эффективности обдува из-за износа электродвигателя или заклинивания подшипников вызывает рост температуры и учащённые циклы включения.
- Принудительное включение вентилятора замыканием контактов реле или подачей питания напрямую на электродвигатель не даёт результата — электродвигатель не вращается. Это прямое показание к замене моторчика в сборе.
Техническое примечание:
Для Renault Logan доступны различные исполнения: с кожухом и без, с резистором и без, для автомобилей с кондиционером и без. При замене необходимо сверять артикул и конфигурацию: наличие дополнительного резистотора определяется комплектацией. Установка несоответствующего узла (например, вентилятора без резистора на автомобиль с кондиционером) приведёт к некорректной работе системы охлаждения.
Замена вентилятора системы охлаждения двигателя на Renault Logan: регламентные работы и диагностика
При замене вентилятора рекомендуется осмотреть состояние дополнительного резистора. Признаки перегрева (оплавление корпуса, следы окисления на контактах) — основание для замены резистора одновременно с вентилятором.
Как снять электровентилятор RENAULT LOGAN ?
Моменты затяжки
болты крепления электровентилятора системы о хлаждения двигателя: 40 Нм
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Снимите воздухозаборный патрубок
РУЛЕВОЕ УПРАВЛЕНИЕ С УСИЛИТЕЛЕМ
- Отсоедините трубопровод гидроусилителя рулевого управления от электровентилятора системы охлаждения двигателя.
- Снимите бачок насоса гидроусилителя рулевого управления (не отсоединяя трубопроводов).
- Подвяжите бачок насоса гидроусилителя рулевого управления к двигателю.

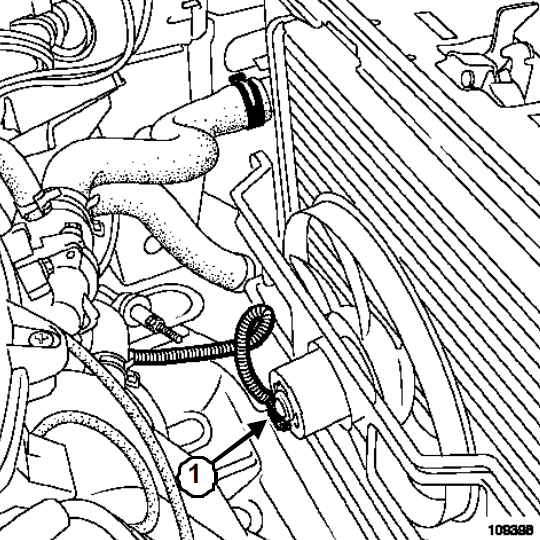

Отсоедините колодку проводов (1) от электровентилятора системы охлаждения двигателя.
Отсоедините жгут проводов о т держателя на электровентиляторе системы охлаждения двигателя.
Снимите:

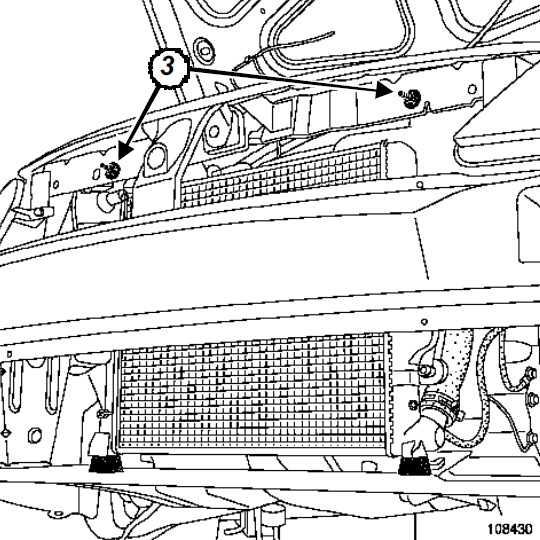

- болты крепления электровентилятора системы охлаждения двигателя,
- электровентилятор системы охлаждения двигателя.
Отсоедините:
- подводящий шланг от радиатора с помощью приспособления (Mot. 1202-01) или (Mot. 1448).

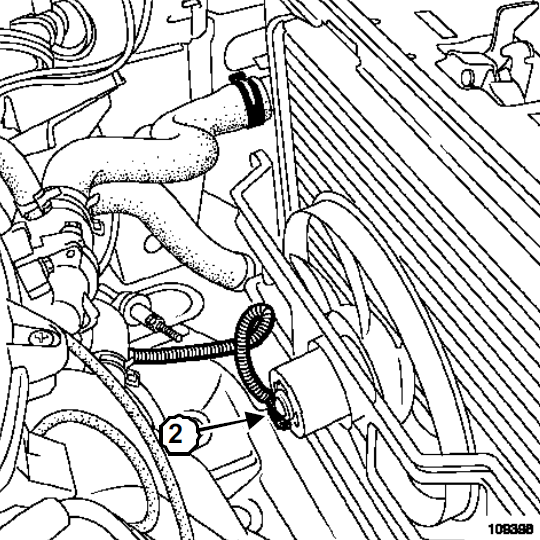

- колодку проводов (2 ) от электровентилятора системы охлаждения двигателя.
В СЛУЧАЕ ЗАМЕНЫ
Снимите:
- держатель трубопровода гидроусилителя рулевого управления с электровентилятора системы охлаждения двигателя (на автомобиле с ГУР),
- хомут крепления жгута проводов на электровентиляторе системы охлаждения двигателя.
УСТАНОВКА
Установка производится в порядке, обратном снятию.
Затяните требуемым моментом болты крепления электровентилятора системы охлаждения двигателя ((40 Н·м)).
ВНИМАНИЕ!/p>
- Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы; выполните необходимое программирование.
Как снять электровентилятор с кондиционером RENAULT LOGAN ?
Моменты затяжки
болты крепления электровентилятора системы о хлаждения двигателя: 40 Нм
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
РУЛЕВОЕ УПРАВЛЕНИЕ С УСИЛИТЕЛЕМ
- Снимите воздухозаборный патрубок.
- Отсоедините трубопровод гидроусилителя рулевого управления от электровентилятора системы охлаждения двигателя.
- Снимите бачок насоса гидроусилителя рулевого управления (не отсоединяя трубопроводов).
- Подвяжите бачок насоса гидроусилителя рулевого управления к двигателю.

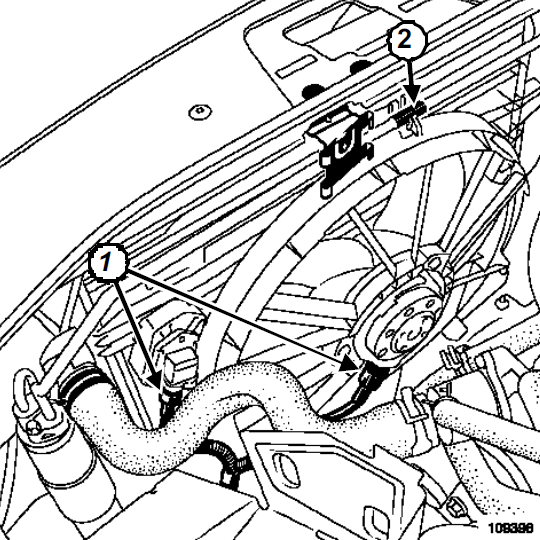

Разъедините разъемы (1 ) электровентилятора системы охлаждения двигателя.
ПРИМЕЧАНИЕ:
Пометьте разъемы, чnобы не перепутать их при установке.
Отсоедините от держателей на электровентиляторе:
- жгут проводов,
- трубопровод кондиционера (2).
Снимите электровентилятор системы охлаждения двигателя.
В СЛУЧАЕ ЗАМЕНЫ
Снимите:
- держатель трубопровода гидроусилителя рулевого управления с электровентилятора системы охлаждения двигателя (на автомобиле с ГУР),
- резистор электровентилятора,
- хомут крепления жгута проводов на электровентиляторе.
УСТАНОВКА
Установка производится в порядке, обратном снятию.
Затяните требуемым моментом болты крепления электровентилятора системы охлаждения двигателя ((40 Н·м)).
ВНИМАНИЕ!/p>
- Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы; выполните необходимое программирование.
ПРОВЕРКА РАБОТЫ ЭЛЕКТРОВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ
Запустите двигатель.
Разъедините разъем датчика температуры охлаждающей жидкости.
Проверьте работу электровентилятора системы охлаждения двигателя.
Соедините разъем датчика температуры охлаждающей жидкости.
Остановите двигатель.
С помощью Диагностический прибор удалите код неисправности DF004 «цепь датчика температуры охлаждающей жидкости»:
- считайте коды неисправностей,
- при необходимости устраните неисправность,
- удалите из памяти коды неисправностей.
