Подрамник передний замена INFINITI M37
Как поменять передний подрамник на автомобиле INFINITI M37?
Замена переднего подрамника ИНФИНИТИ M37
Передний подрамник (передняя поперечина) является базовым силовым элементом, к которому крепятся двигатель, трансмиссия, рычаги передней подвески, рулевая рейка и стабилизатор. Любое нарушение его геометрии – результат серьезного ДТП, наезда на препятствие или глубокой коррозии – приводит к необратимым изменениям в поведении автомобиля: нарушению углов установки колес, постоянному уводу с траектории, вибрациям и ускоренному износу шин. Восстановлению подрамник не подлежит – только замена.
Основные симптомы, указывающие на необходимость замены переднего подрамника:
- Последствия серьезного ДТП с повреждением передней части кузова.
- Невозможность отрегулировать углы развала и схождения передних колес в допустимый диапазон.
- Постоянный увод автомобиля от прямолинейного движения, даже после регулировки.
- Вибрации в рулевом управлении и кузове при движении.
- Неравномерный, ускоренный износ передних шин.
- Видимые деформации, трещины или глубокая коррозия, нарушающие целостность подрамника.
- Скрипы и стуки в передней подвеске, не устраняемые заменой рычагов и сайлент-блоков.
Процедура замены включает:
- Диагностика: Проверка геометрии кузова на 3D-стенде для документирования повреждений.
- Подготовка: Снятие защиты картера, выпускной системы (при необходимости), отсоединение рулевых наконечников, стабилизатора, рычагов подвески.
- Вывешивание силового агрегата: Фиксация двигателя и трансмиссии с помощью специальной траверсы.
- Демонтаж: Откручивание силовых болтов крепления подрамника к кузову. Аккуратное извлечение узла.
- Подготовка: Очистка посадочных площадок на кузове. Установка нового оригинального подрамника с новым крепежом.
- Позиционирование и затяжка: Выравнивание по контрольным точкам кузова. Затяжка болтов динамометрическим ключом в два этапа с соблюдением последовательности.
- Сборка: Монтаж всех снятых агрегатов, рычагов, рулевой рейки, стабилизатора.
- Регулировка: Обязательная регулировка углов установки передних колес (развал, схождение, кастер) на компьютерном стенде.
- Контрольный тест-драйв: Проверка поведения автомобиля на дороге, отсутствия вибраций и уводов.
Техническое примечание:
Передний подрамник INFINITI M37 (VQ37VHR) выполнен из высокопрочной стали и имеет сложную конфигурацию. Оригинальные номера зависят от года выпуска и модификации (например, 544B0-1CA0A). Крепежные болты подрамника являются одноразовыми и подлежат обязательной замене. Моменты затяжки критически важны: основные болты крепления к кузову затягиваются с усилием 140–160 Н·м, болты крепления рычагов – согласно спецификации. Работы выполняются на стапельном оборудовании с использованием 3D-измерительной системы для точного позиционирования нового узла.
Замена переднего подрамника на автомобиле INFINITI M37 с двигателем VQ37VHR – восстановление геометрической целостности кузова и точности управляемости
Замена переднего подрамника – сложнейший вид ремонта, определяющий дальнейшую безопасность и управляемость вашего INFINITI M37.
4WAS передний актуатор изменяющий выворот колёс
4WAS передний актуатор (передний исполнительный механизм 4WAS) — это ключевой компонент системы 4-колесного активного рулевого управления (4WAS) - простыми словами, это «умный» редуктор, встроенный в рулевую колонку. В отличие от обычного рулевого управления, где руль жестко связан с колесами, этот механизм может дополнительно доворачивать передние колеса независимо от того, насколько сильно вы повернули руль, или изменять передаточное отношение руля в зависимости от скорости автомобиля .
Как поменять подрамник - передний привод M37 ?

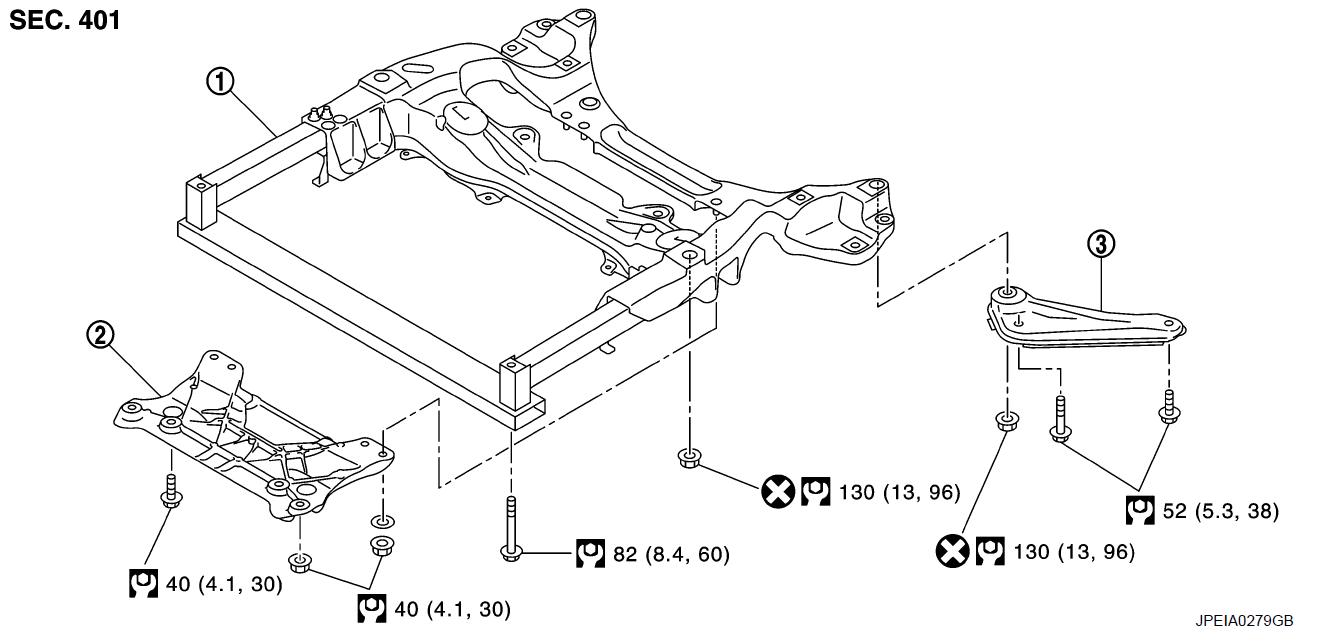

Как поменять подрамник передний привод 2WD ?
- Передний подрамник
- Упор элемента подвески
- Упор элемента передней подвески
Как поменять передний подрамник INFINITI M37 ?
- Снимите колеса
- Снимите переднюю панель с помощью электроинструмента.
- Снимите защиту двигателя с помощью электроинструмента.
- Снимите упор подвески с помощью электроинструмента.
- Отделите рулевой механизм в сборе от нижней шаровой опоры.
- Отделите наружный шрус рулевого механизма от поворотного кулака.
- Снимите колесный датчик и жгут проводов датчика с поворотного кулака.
- Снимите шатун стабилизатора и амортизатор с поперечной тяги.
- Снимите стабилизатор поперечной устойчивости.
- Установите стропальщик двигателя, а затем чуть поднимите двигатель.
- Снимите поперечную тягу с элемента передней подвески.
- Снимите кронштейн гидравлического трубопровода рулевого управления и рулевой механизм с элемента передней подвески.
- Установите подходящий элемент подпора передней подвески или домкрат.
- Открутите крепежные гайки между изолятором подушкой крепления двигателя и элементом передней подвески.
- Снимите упор передней подвески.
- Выверните болты и гайки крепления передней подвески, а затем снимите переднюю подвеску.

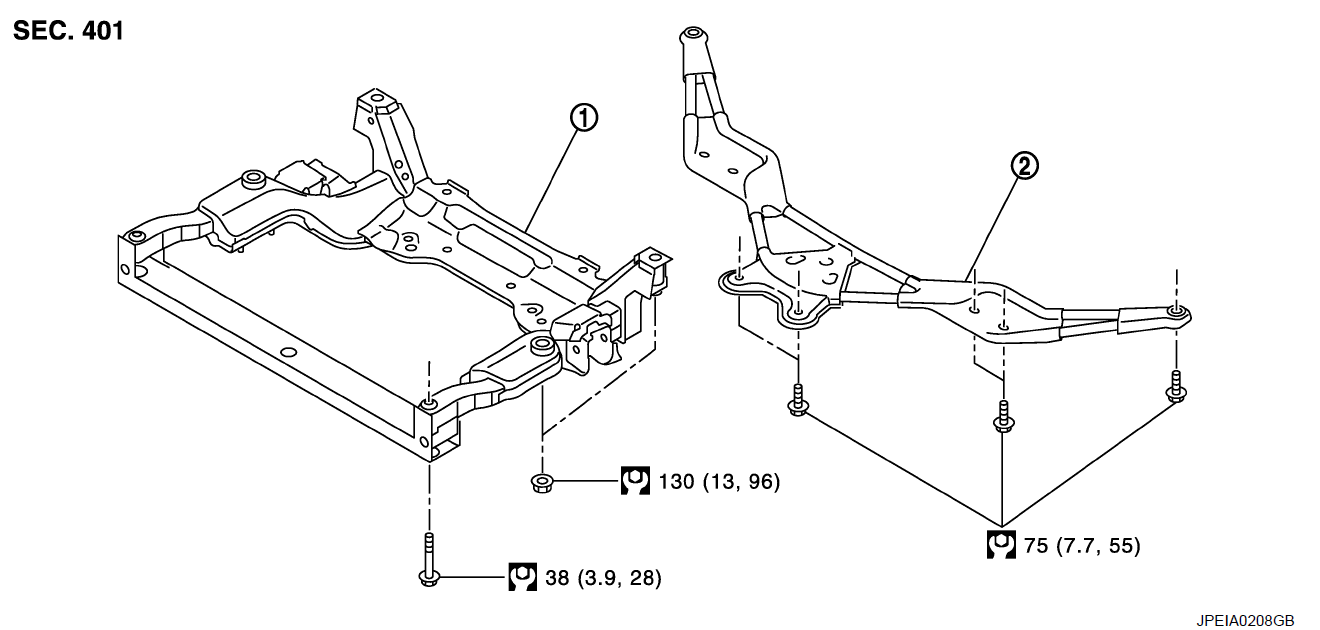

- Передний подрамник
- Передняя поперечина
Как поменять передний подрамник AWD полный привод INFINITI M37 ?
- Снимите колёса.
- Снимите переднюю часть подкрылок.
- Снимите защиту двигателя.
- Снимите переднюю поперечину.
- Отделите рулевой механизм в сборе от нижней шаровой опоры.
- Отделите рулевые наконечники от поворотных кулаков.
- Снимите колесные датчики и жгут проводов датчиков с поворотных кулаков.
- Снимите амортизатор с поперечной тяги.
- Снимите стабилизатор.
- Установите упор - стропальщик двигателя, а затем поднимите чуть двигатель.
- Снимите поперечную тягу с элемента передней подвески.
- Снимите кронштейн гидравлического трубопровода рулевого управления и рулевой механизм с элемента передней подвески.
- Установите подходящий упор - домкрат под элемент передней подвески.
- Открутите крепежные гайки между изолятором - подушкой крепления двигателя и элементом передней подвески.
Как установить передний подрамник INFINITI M37 ?
Обратите внимание на следующее и выполняйте установку в порядке, обратном снятию.
- Никогда не стучите молотком или аналогичным предметом по крышке шарового шарнира шатуна стабилизатора при установке шатуна стабилизатора в поперечную тягу.
- Выполните окончательную затяжку болтов и гаек с нижней стороны амортизатора (резиновой втулки) при порожних шинах на ровном грунте.
ОСМОТР ПОСЛЕ СНЯТИЯ
Проверьте переднюю подвеску на наличие деформаций, трещин или любых других повреждений. При необходимости замените.
