Стартер замена NISSAN JUKE F15
Запчасти и расходники
| Наименование | Производитель | Номер | Стоимость |
|---|---|---|---|
| Стартер NISSAN JUKE/QASHQAI/RENAULT 1.1кВт | STARTVOLT (Россия) | LST1401 | 8 520 руб. |
| Стартер (оригинал) Nissan Juke F15 | NISSAN (GLOBAL) | 23300EN20C | 25 670 руб. |
| Стартер (MasterKit) Nissan Juke F15 / T31 | MasterKit (Италия) | 77ST063 | 11 240 руб. |
Стартер замена на автомобиле NISSAN JUKE F15
Замена стартера JUKE F15
Возникли проблемы с запуском двигателя? Слышите щелчки при повороте ключа зажигания, но стартер не срабатывает? Появились посторонние шумы при работе стартера или он работает неравномерно? Не допускайте полного отказа системы запуска! Своевременная замена стартера обеспечивает надежный пуск двигателя и предотвращает ситуации с обездвиживанием автомобиля.
Основные признаки неисправности стартера:
- Двигатель не запускается при повороте ключа зажигания
- Слышны одиночные или множественные щелчки при попытке запуска
- Стартер вращается медленно, не развивая необходимой частоты
- Посторонние шумы при работе стартера
- Запах гари из подкапотного пространства при попытке запуска
- Стартер продолжает работать после запуска двигателя
Процедура замены включает:
- Диагностику электросистемы и состояния стартера
- Отсоединение клемм аккумуляторной батареи
- Снятие защитных элементов и компонентов, ограничивающих доступ
- Отключение электрических разъемов и силового кабеля стартера
- Демонтаж крепежных болтов стартера
- Аккуратное извлечение неисправного стартера
- Очистку контактных поверхностей и проверку состояния проводки
- Установку нового оригинального стартера
- Подключение всех электрических соединений
- Проверку работоспособности нового стартера
- Контрольную проверку системы запуска
Техническое примечание:
Стартер Nissan Juke F15 представляет собой сложный электромеханический узел, включающий в себя тяговое реле и электродвигатель. Особое внимание требуется к состоянию контактных групп и проводки, поскольку плохой контакт может привести к преждевременному выходу стартера из строя.

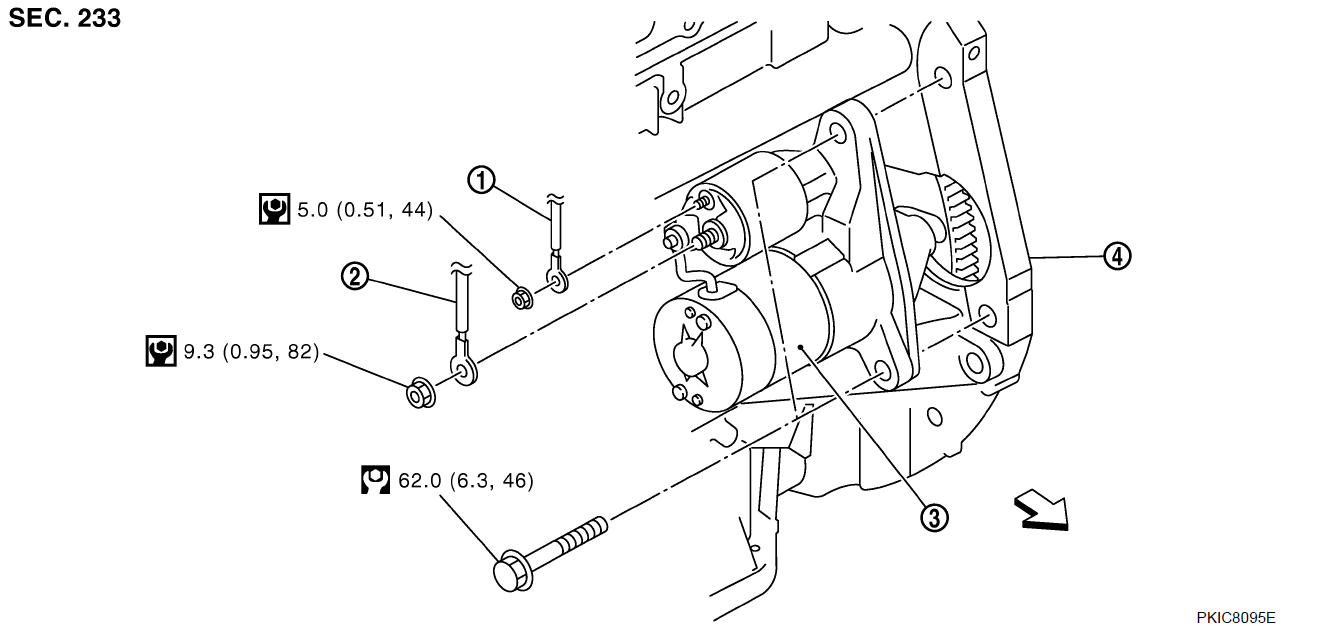

Замена стартера NISSAN JUKE F15
- Жгут проводов клемм “S”
- Жгут проводов клемм “B”
- Стартер
- Блок цилиндров
- Изображение стрелки указывает на перед автомобиля
- Изображение гаечного ключа указывает момент затяжки

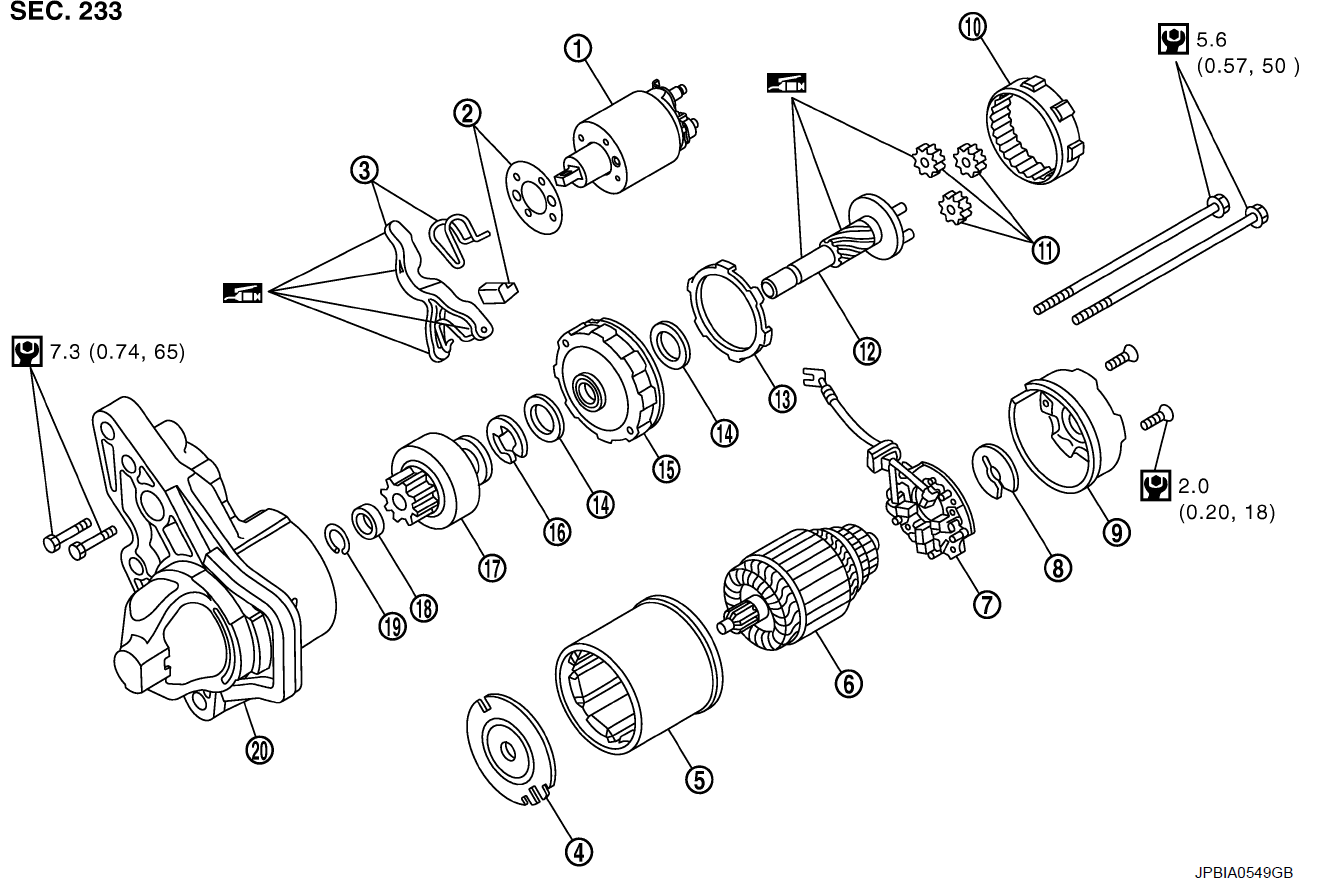

Компоненты стартера внутри
- Магнитный выключатель в сборе
- Комплект пылезащитных чехлов
- Комплект рычагов переключения передач
- Центральный кронштейн (A)
- Хомут в сборе
- Якорь в сборе
- Щеткодержатель в сборе
- Упорная шайба
- Задняя крышка в сборе
- Внутренняя шестерня
- Планетарная передача
- Вал шестерни
- Уплотнение
- Упорная шайба
- Центральный кронштейн (P)
- Кольцо в форме буквы "Е"
- Узел шестерни
- Стопор шестерни
- Фиксатор шестерни
- Корпус шестерни в сборе
- Изображение гаечного ключа указывает момент затяжки
- Изображение масляного шприца указывает места нанесения высокотемпературного герметика
ПРИМЕЧАНИЕ:
При сборке стартера нанесите высокотемпературную консистентную смазку для смазки подшипников, шестерен и поверхностей трения.
Как поменять стартер NISSAN JUKE ?
- 1. Отсоедините кабель аккумуляторной батареи от отрицательной клеммы.
- 2. Слейте охлаждающую жидкость из радиатора двигателя.
- 3. Снимите интеркулер - охладитель наддувного воздуха.
- 4. Снимите водяной шланг вариатора со стороны корпуса термостата (модели CVT).
- 5. Снимите шланг радиатора (нижний) со стороны входа воды.
- 6. Переместите водяной шланг вариатора A и шланг радиатора (нижний) в такое место, где они не будут мешать работе.

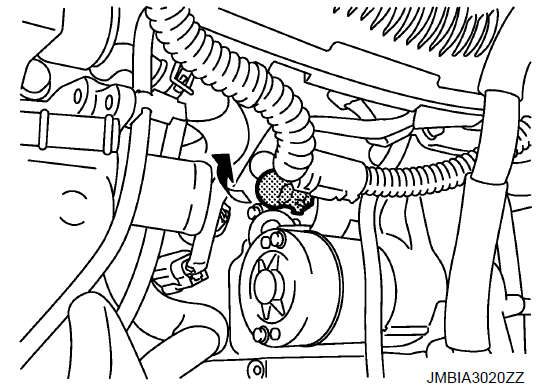

- 7. Откройте крышку клеммной колодки “B” в направлении, указанном стрелкой, как показано на рисунке.
- 8. Снимите гайку крепления “B” и жгут проводов “B”.
- 9. Снимите гайку крепления “S” и жгут проводов “S”.

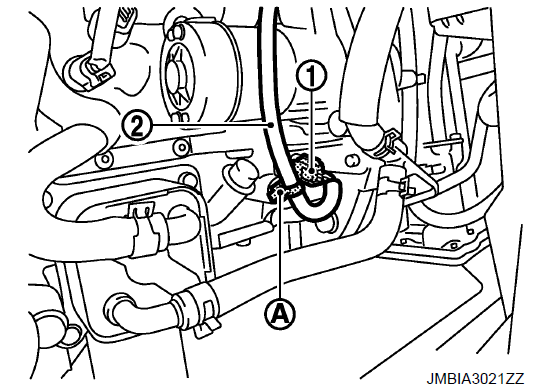

- 10. Отсоедините разъем жгута проводов (1) от датчика положения коленчатого вала.
- 11. Снимите фиксатор жгута проводов (A) с масляного поддона (верхний), а затем переместите жгут проводов (2) в такое место, где они не будут мешать работе.
