Радиатор замена NISSAN PATHFINDER R51
Радиатор охлаждения замена на автомобиле NISSAN PATHFINDER ПАТФАЙНДЕР
Замена радиатора охлаждения НИССАН ПАТФАЙНДЕР 51
Признаки неисправности радиатора охлаждения:
- Постоянное снижение уровня антифриза в расширительном бачке
- Видимые подтеки охлаждающей жидкости в передней части автомобиля
- Перегрев двигателя при движении в пробках или на подъемах
- Появление следов коррозии и повреждений на сотках радиатора
- Запотевание или следы антифриза на ребрах радиатора
Обнаружили подтеки антифриза под автомобилем? Температура двигателя превышает норму даже при обычных условиях эксплуатации? На радиаторе видны следы коррозии или механические повреждения? Наш специализированный сервис Nissan предлагает профессиональную замену радиатора охлаждения для Pathfinder R51 с использованием оригинальных запчастей и соблюдением технологических стандартов.
Радиатор замена PATHFINDER ПАТФАЙНДЕР
Не рискуйте работоспособностью двигателя! Своевременная замена радиатора охлаждения предотвратит перегрев и сохранит оптимальные температурные условия для работы силового агрегата.

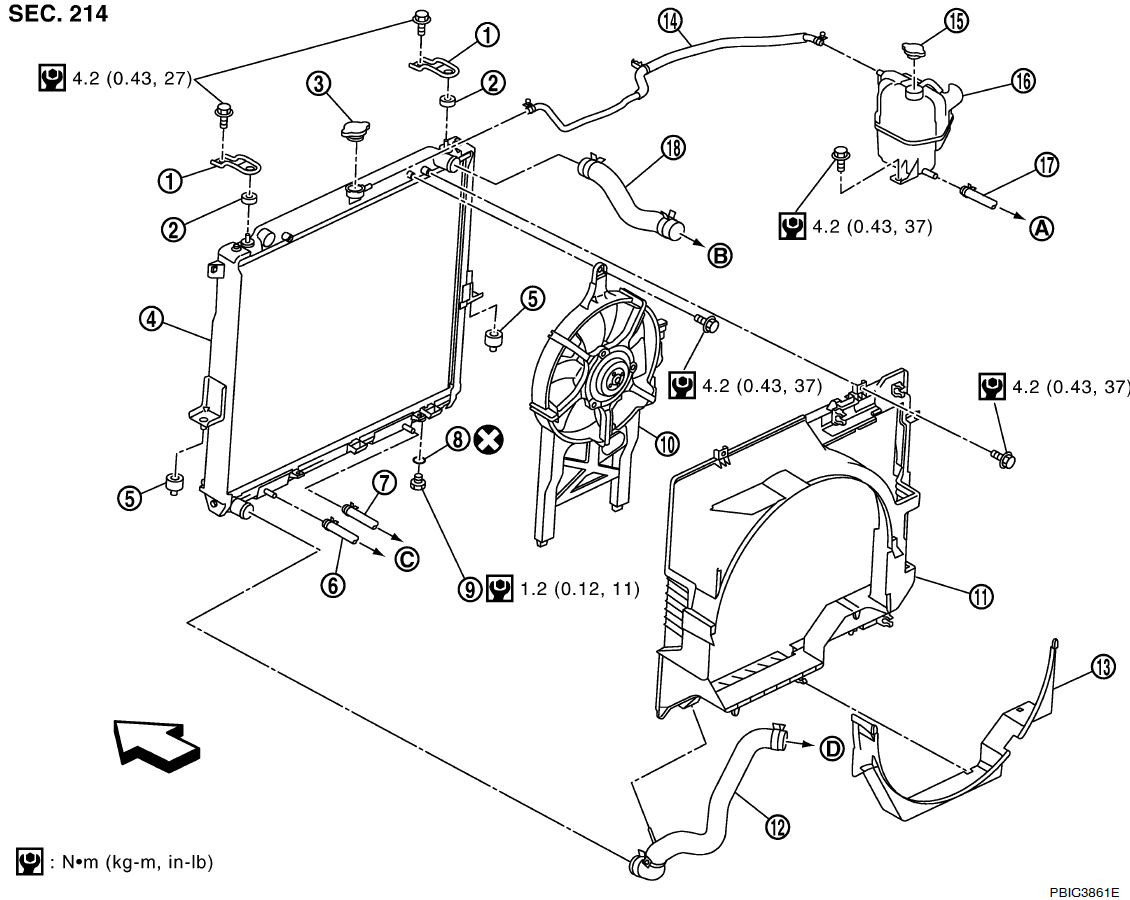

- Верхний монтажный кронштейн
- Монтажная резина (верхняя)
- Крышка радиатора
- Радиатор
- Монтажная резина (нижняя)
- Шланг охладителя жидкости кондиционера
- Шланг охладителя жидкости кондиционера
- Уплотнительное кольцо
- Сливная пробка
- Вентилятор охлаждения в сборе
- Кожух радиатора (верхний)
- Шланг радиатора (нижний)
- Кожух радиатора (нижний)
- Шланг бачка-накопителя
- Крышка бачка-накопителя
- Бачок-накопитель
- Водяной шланг
- Шланг радиатора (верхний)
- A. К обратному патрубку отопителя
- B. К водопроводному патрубку
- C. К патрубку охладителя кондиционера
- D. К водозаборному отверстию и термостату в сборе
- Передняя часть автомобиля
ВНИМАНИЕ!
Никогда не снимайте крышку радиатора при горячем двигателе.
Попадание охлаждающей жидкости под высоким давлением из радиатора может привести к серьезным ожогам. Оберните крышку плотной тканью. Медленно поверните ее на четверть оборота, чтобы сбросить повышенное давление. Осторожно снимите крышку радиатора, повернув ее до упора.
Как снять радиатор?
- 1. Снимите двигатель под крышкой.
- 2. Слейте охлаждающую жидкость из радиатора двигателя.
ОСТОРОЖНО:
Выполняйте снятие радиатора, когда двигатель не прогрет.
Не допускайте попадания охлаждающей жидкости двигателя на приводные ремни.
- 3. Снимите крышку машинного отделения. .
- 4. Снимите воздуховод и резонатор в сборе, а также корпус воздухоочистителя (верхний).
- 5. Снимите шланг бачка-накопителя.
ПРИМЕЧАНИЕ:
Откройте крышку или заглушки, чтобы жидкость не пролилась.
- 6. Снимите шланги радиатора (верхний и нижний).
ОСТОРОЖНО:
Следите за тем, чтобы охлаждающая жидкость двигателя не попала на приводные ремни.
- 7. Отсоедините шланги кондиционера для охлаждения жидкости.
ПРИМЕЧАНИЕ:
Отверстие (отверстия) крышки или заглушки для предотвращения проливания жидкости.
- 8. Снимите кожух радиатора (нижний).
- 9. Снимите кожух радиатора (верхний).
- 10. Снимите вентилятор охлаждения двигателя (тип с приводом от двигателя).
- 11. Снимите переднюю решетку радиатора.

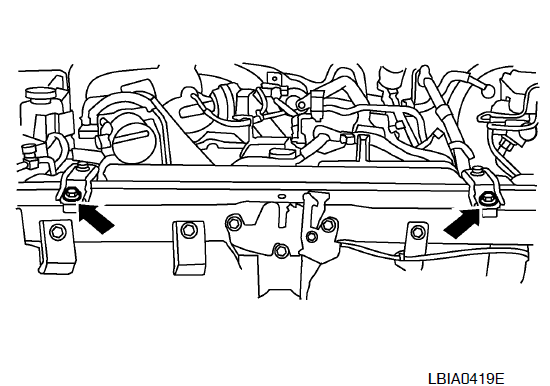

- 12. Выверните болты верхнего монтажного кронштейна.

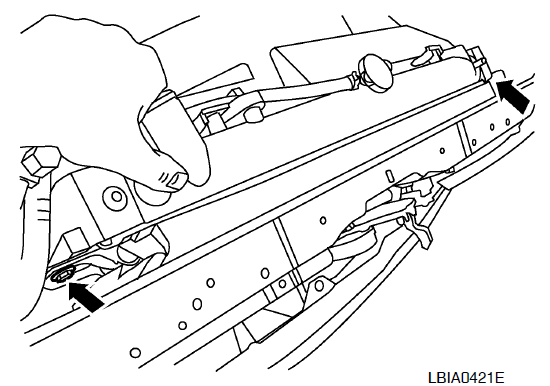

- 13. Выверните два болта крепления конденсатора кондиционера.
- 14. Снимите радиатор следующим образом:
ОСТОРОЖНО:
При снятии не повредите и не поцарапайте конденсатор кондиционера и сердечник радиатора.

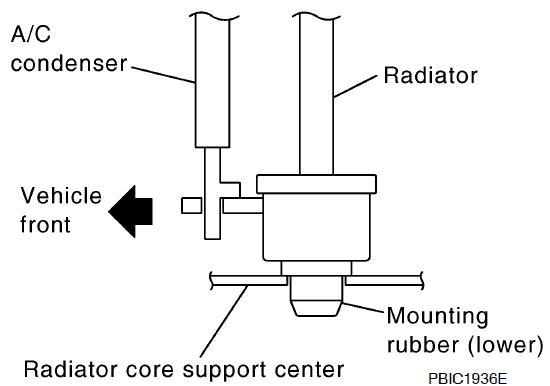

- a. Поднимите и потяните радиатор назад, чтобы отсоединить резиновое крепление (нижнее) от центральной опоры сердечника радиатора.
ОСТОРОЖНО:
Поскольку конденсатор кондиционера прикреплен к передней нижней части радиатора, его перемещение в заднем направлении должно быть минимальным.

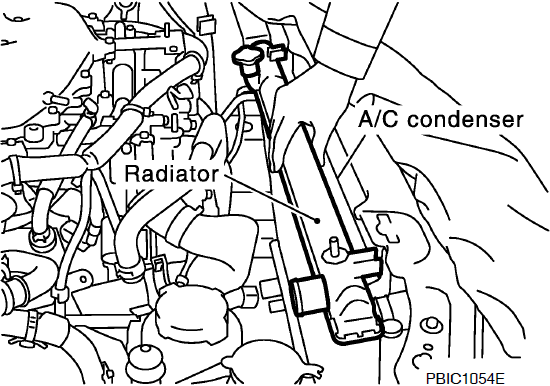

- b. Поднимите конденсатор кондиционера и снимите радиатор, предварительно отсоединив фитинг на передней нижней поверхности.
ОСТОРОЖНО:
Подъем конденсатора кондиционера должен быть минимальным, чтобы предотвратить нагрузкуна трубопровод кондиционера.
- c. После снятия радиатора установите конденсатор кондиционера на центральную опору сердечника радиатора и временно закрепите его тросом или проволокой, чтобы предотвратить перегрузку трубопровода кондиционера.
Как установить радиатор?
Установка радиатора производится в обратном порядке.
ПРОВЕРКА РАДИАТОРА ОХЛАЖДЕНИЯ ПОСЛЕ УСТАНОВКИ
Проверьте, нет ли утечек охлаждающей жидкости в двигателе.
Запустите и прогрейте двигатель. Визуально проверьте, нет ли утечек охлаждающей жидкости и жидкости кондиционера. При необходимости устраните.
ПРОВЕРКА РАДИАТОРА
Проверьте радиатор на наличие грязи или засоров. При необходимости очистите радиатор следующим образом.
ОСТОРОЖНО:
Будьте осторожны, чтобы не погнуть и не повредить ребра радиатора.
После очистки радиатора без демонтажа снимите все окружающие детали, такие как вентилятор охлаждения, кожух радиатора и рожки. Затем приклейте жгут проводов и электрические разъемы скотчем, чтобы предотвратить попадание воды.
- Разбрызгайте воду на заднюю поверхность радиатора, начиная сверху вниз, двигаясь из стороны в сторону.
- Прекратите мойку, когда грязь и мусор перестанут вытекать из радиатора.
- Вдувайте воздух в тыльную сторону сердечника радиатора, начиная сверху вниз, двигаясь из стороны в сторону, пока вода не перестанет разбрызгиваться.
Используйте сжатый воздух давлением менее 490 кПа (5 кг/см2, 71 фунт/кв. дюйм) и соблюдайте дистанцию более 30 см (11,8 дюйма).
- Проверьте, нет ли утечек, и при необходимости устраните их.
