Ремонт проводки NISSAN PATHFINDER R51

Ремонт проводки жгута заднего датчика АБС на автомобиле NISSAN PATHFINDER R51

Ремонт проводки НИССАН ПАТФАЙНДЕР 51

Загорелись одновременно индикаторы неисправности ABS, ESP и противобуксовочной системы? Система диагностики указывает на ошибки датчика скорости вращения заднего колеса, но его замена не устранила проблему? Причиной часто является повреждение проводного жгута, идущего к датчику.

Основные симптомы повреждения проводки датчика АБС:

• Постоянное горение на приборной панели сразу нескольких контрольных ламп: ABS, ESP (скольжения), иногда восклицательный знак в треугольнике.
• Появление кодов неисправностей, связанных с обрывом или коротким замыканием в цепи датчика заднего колеса (например, коды серии C11**).
• Отсутствие сигнала с датчика при проверке осциллографом или мультиметром при физически исправном датчике.
• Прерывистая работа ABS при торможении, когда ошибка появляется и исчезает.

Процедура ремонта проводки включает:

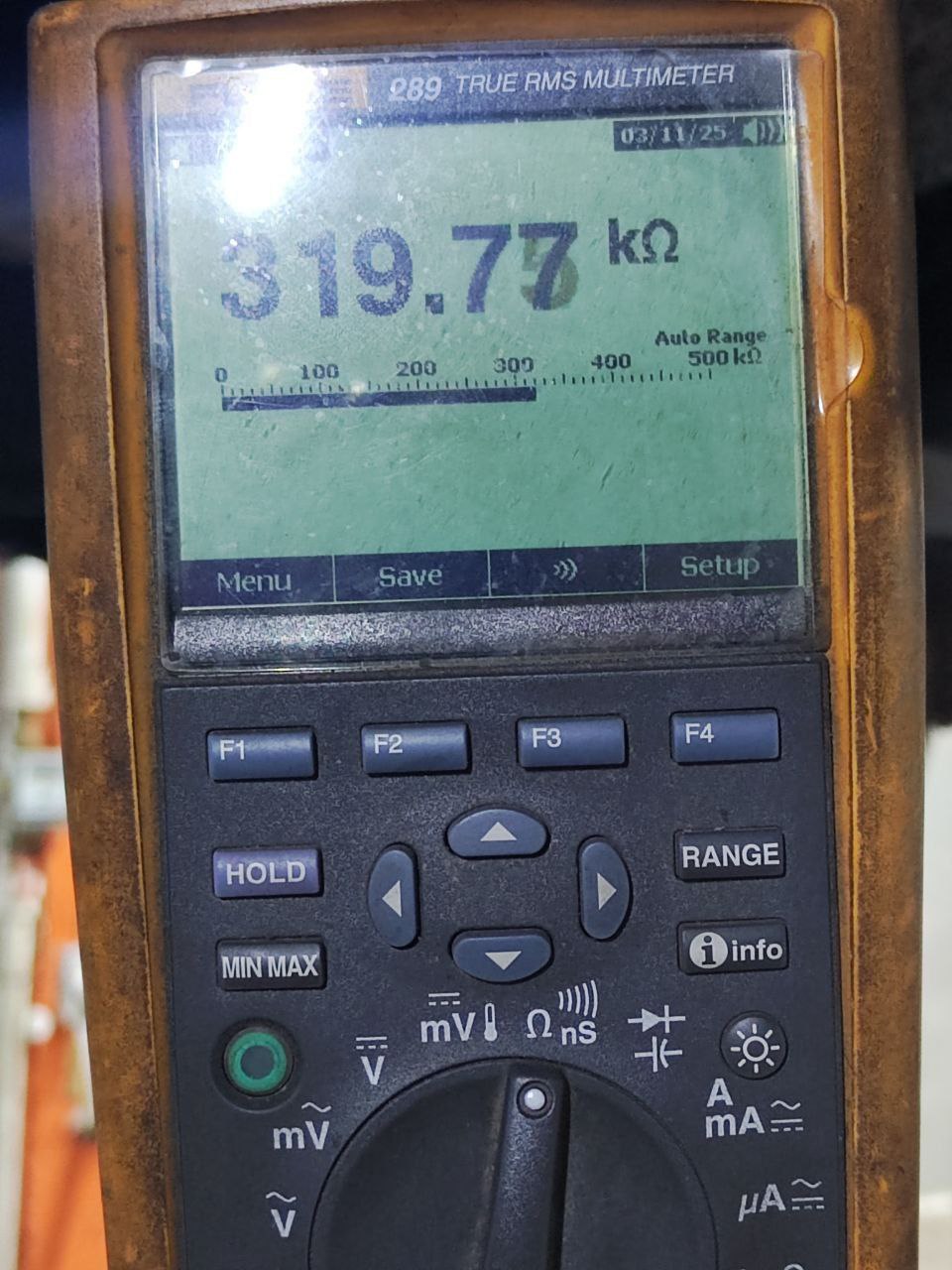

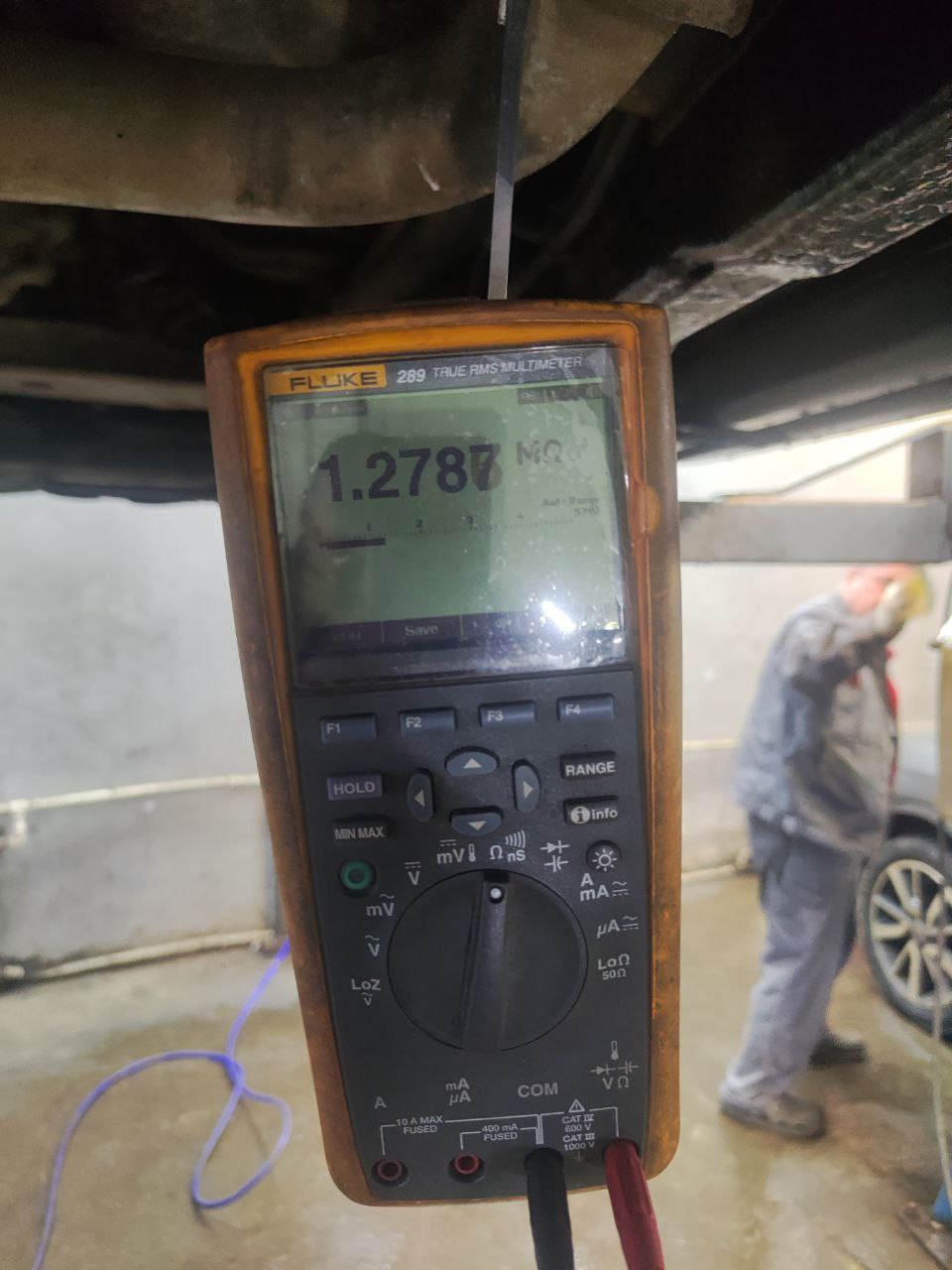

• Углубленная диагностика: Проверка целостности проводки омметром, «прозвон» каждой жилы от разъема датчика до основного блока жгута в салоне или под капотом для точной локализации обрыва или КЗ.
• Демонтаж: Снятие колеса и, при необходимости, элементов для доступа к поврежденному участку провода. Аккуратное отсоединение разъема.

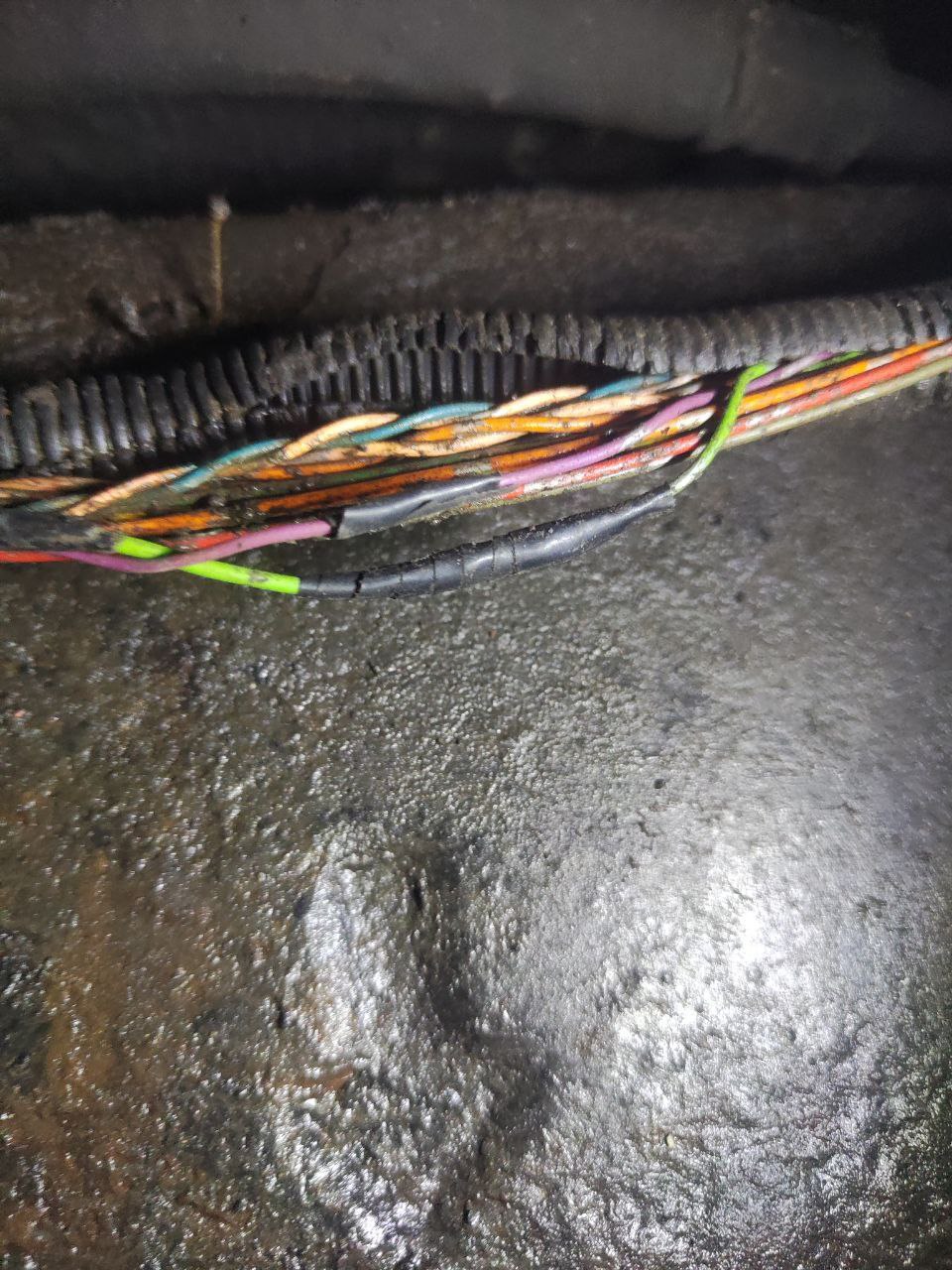

• Ремонт жгута: Аккуратная замена поврежденного участка провода. Используются медные провода с соответствующим сечением и качественная термоусадочная изоляция с клеевым слоем для обеспечения герметичности, гибкости и защиты от коррозии. Все соединения пропаиваются, а не скручиваются.
• Восстановление защиты: Укладка отремонтированного жгута в штатные места с использованием новых хомутов и защитных гофр, чтобы исключить повторное перетирание или натяжение.

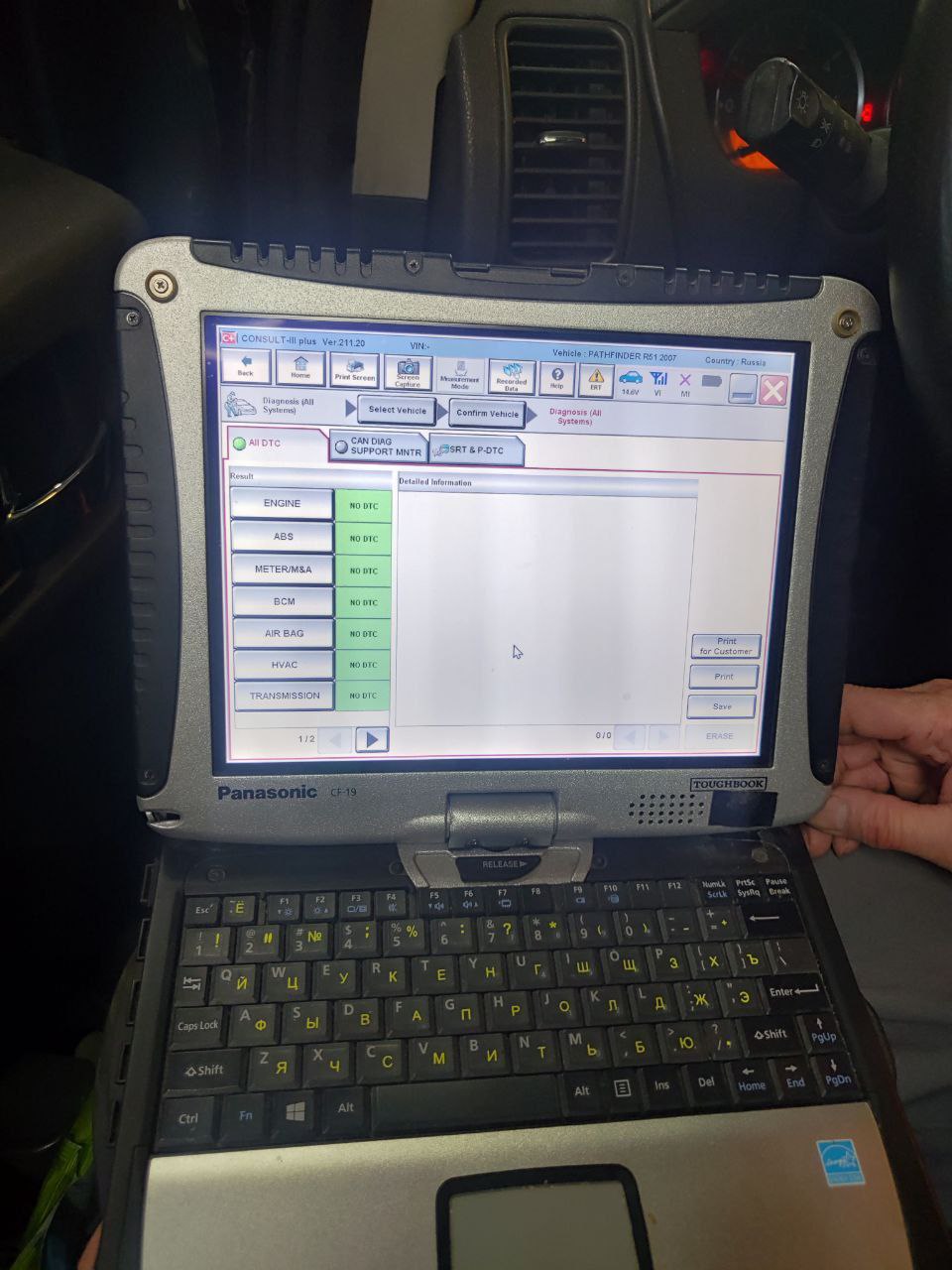

• Проверка: Подключение разъема, сброс ошибок с помощью диагностического сканера и контрольная поездка для проверки отсутствия сигналов неисправности и корректной работы ABS/ESP.

На автомобилях Nissan Pathfinder R51 проводка к задним датчикам ABS (скорости вращения колеса) проходит по сложному пути от кузова к ступице, подвергаясь постоянным вибрациям, воздействию грязи, солей и перепадам температур. Наиболее частые точки повреждения – участки возле разъема датчика, а также места перегибов или трения о элементы подвески или кузова. Обрыв, короткое замыкание или нарушение изоляции приводит к потере сигнала, что блок управления воспринимает как неисправность датчика.
