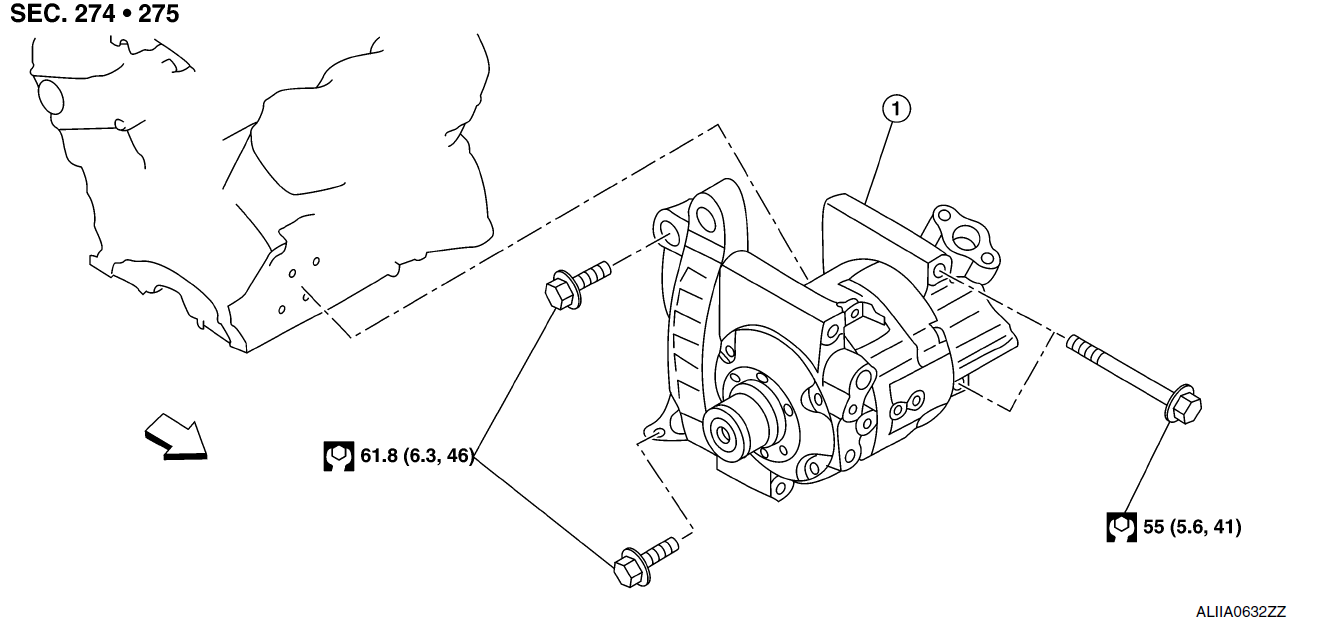

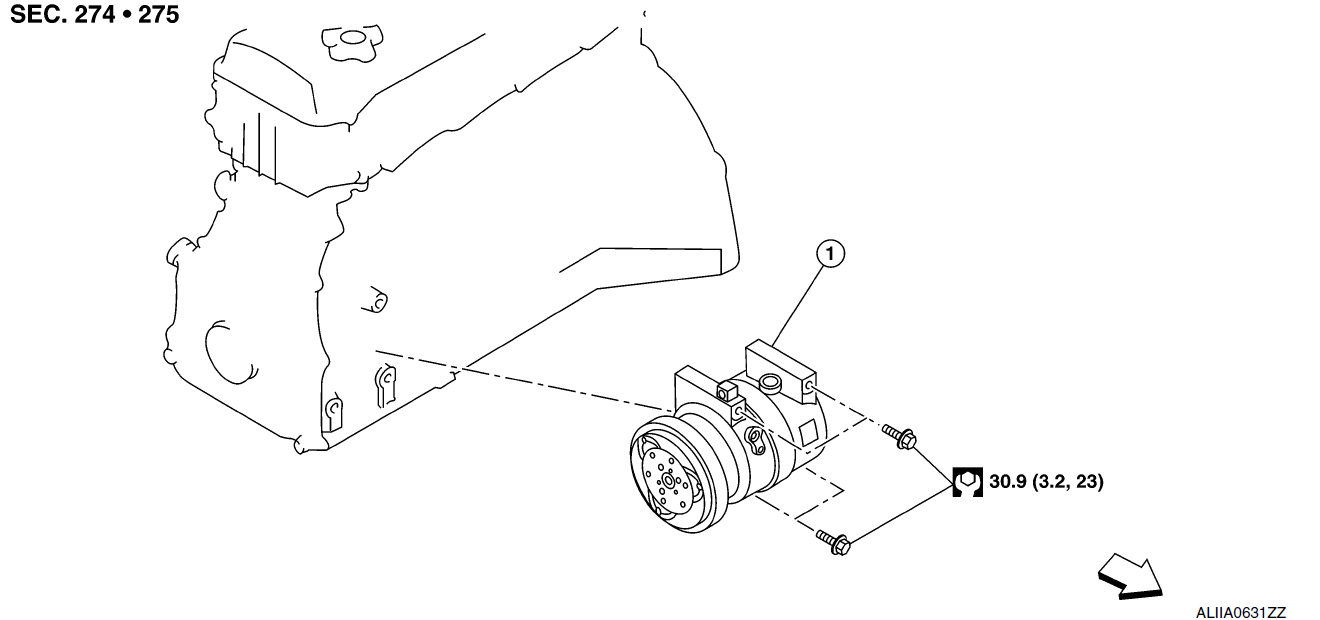

Компрессор кондиционера замена NISSAN TEANA L33

МАГНИТНАЯ МУФТА как разобрать?

Как заменить разобрать магнитную муфту?

• 1. Снимите переднюю панель для доступа к радиаторам.
• 2. Частично снимите правый подкрылок (RH).
• 3. Снимите приводной ремень. Обратитесь к "Снятие и установка приводного ремня"
• 4. Выверните центральный болт, удерживая диск сцепления неподвижно с помощью подходящего инструмента.
• 5. Снимите диск сцепления и прокладки.

  внимание:

  Сохраните все прокладки для установки.

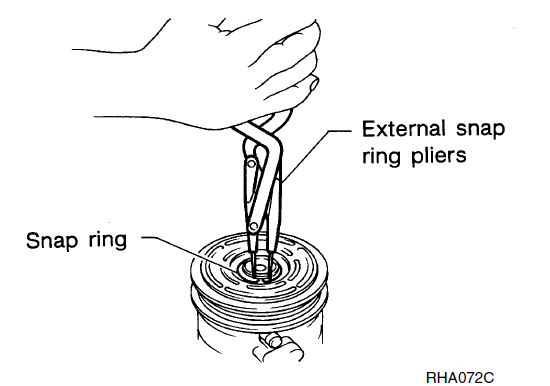

• 6. Снимите стопорное кольцо с помощью подходящего инструмента, как показано на рисунке.

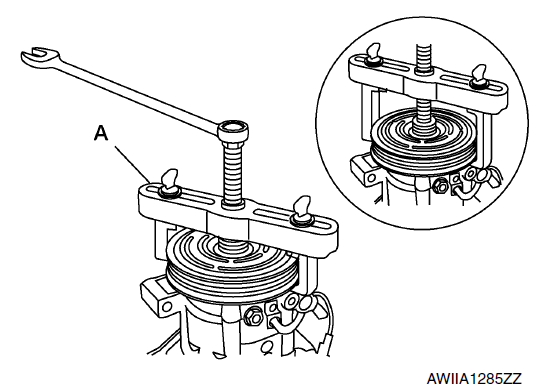

• 7. Снимите шкив в сборе с помощью подходящего инструмента (А), как показано на рисунке.

  внимание:

  Чтобы предотвратить деформацию паза шкива, захваты съемника должны быть закреплены под пазом шкива (а не в нем).

• 8. Отсоедините жгут проводов от катушки магнита.

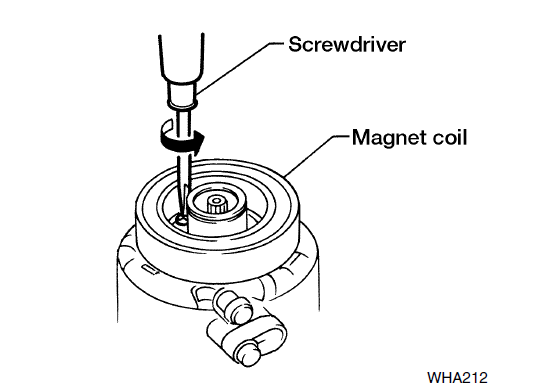

• 9. Открутите три винта магнитной катушки с помощью подходящего инструмента, как показано на рисунке, затем снимите магнитную катушку.

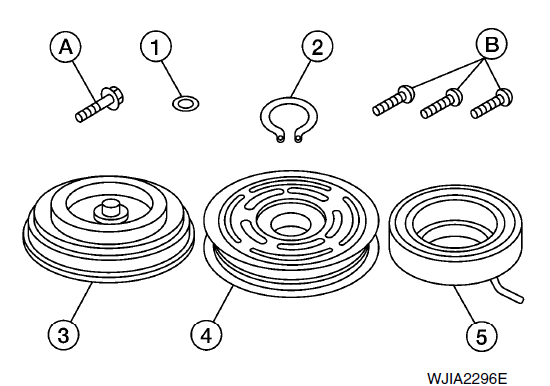

ОСМОТР ПОСЛЕ СНЯТИЯ

• (1): Прокладка
• (2): Стопорное кольцо
• (3): Диск сцепления
• (4): Шкив
• (5): Магнитная катушка
• (А): Центральный болт
• (Б): Винты магнитной катушки

Диск сцепления

Если на контактной поверхности имеются признаки повреждения из-за чрезмерного нагрева, замените диск сцепления и шкив.

Шкив

Проверьте внешний вид шкива в сборе. Если на контактной поверхности шкива имеются следы чрезмерной выемки, замените диск сцепления и шкив. Перед установкой контактные поверхности шкива в сборе следует очистить подходящим растворителем.

Магнитная катушка

Проверьте магнитную катушку на наличие неплотного соединения или трещин в изоляции. При необходимости замените.

Как установить собрать магнитную муфту?

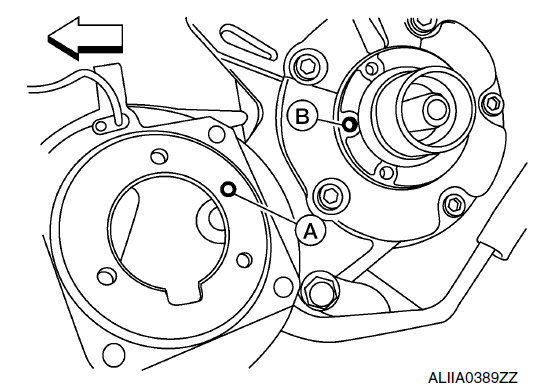

• 1. Установите магнитную катушку, совместив штифт магнитной катушки (A) с отверстием (B) в передней головке компрессора, как показано на рисунке, затем установите винты магнитной катушки.
• Изображение стрелки указывает на зад автомобиля

внимание:

Обязательно выровняйте штифт катушки магнита по отверстию в передней головке компрессора.

• 2. Подсоедините жгут проводов магнитной катушки.

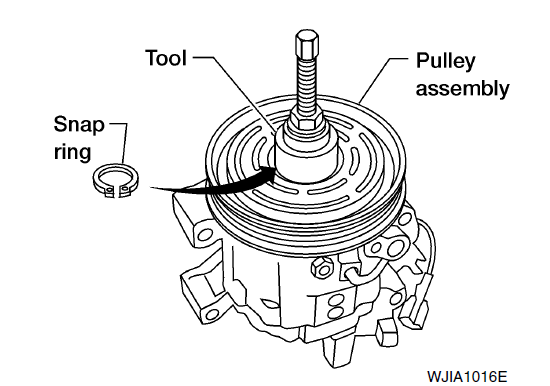

• 3. Установите шкив в сборе, используя инструмент и гаечный ключ, как показано на рисунке, затем установите стопорное кольцо, используя подходящий инструмент.

Номер инструмента: — (J-38873-A)

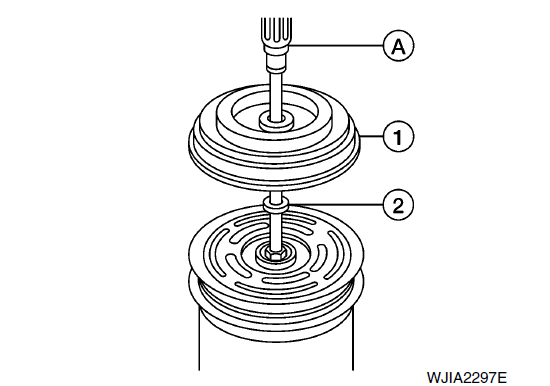

• 4. Установите диск сцепления (1) на приводной вал вместе со всеми оригинальными прокладками (2) с помощью подходящего инструмента (А).

• 5. Установите центральный болт с помощью подходящего инструмента.
• 6. Установите приводной ремень.
• 7. Установите защитную панель крыла.
• 8. Установите переднюю панель под крышку.

ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

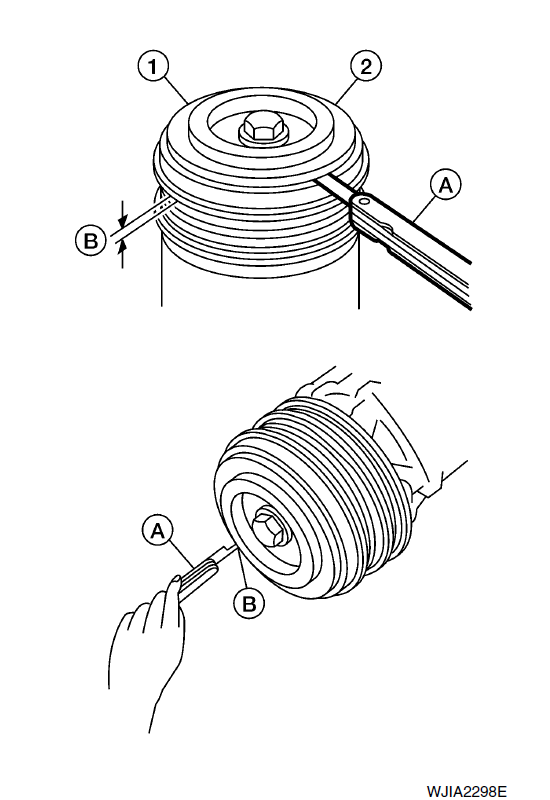

• Проверьте зазор (B) между дисками сцепления по всему периметру (1) и шкив (2) с помощью подходящего инструмента (А), как показано на рисунке.

  Зазор между диском сцепления и шкивом (B): 0,3 - 0,6 мм (0,012 - 0,024 дюйма)

• Если указанный зазор (B) не достигнут, замените регулировочную прокладку (ы) и еще раз проверьте зазор (B), как показано на рисунке.

ОПЕРАЦИЯ ОБКАТКИ

При замене муфты компрессора в сборе всегда выполняйте операцию обкатки. Для этого необходимо примерно 30 раз включить и выключить муфту. Операция обкатки повышает уровень передаваемого крутящего момента.

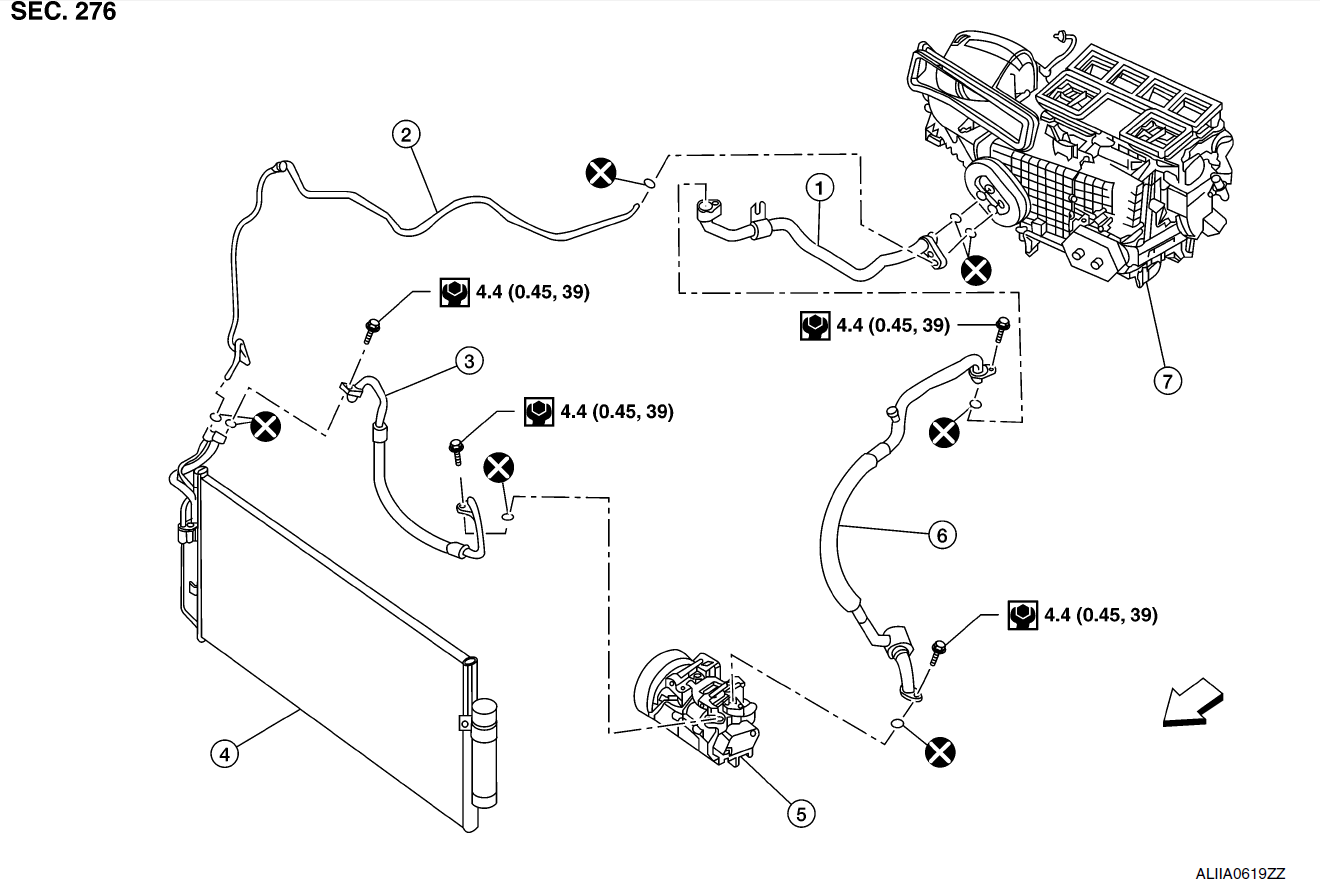

ГИБКИЙ ШЛАНГ НИЗКОГО ДАВЛЕНИЯ

Как заменить снять гибкий шланг низкого давления?

• 1. Слейте хладагент.

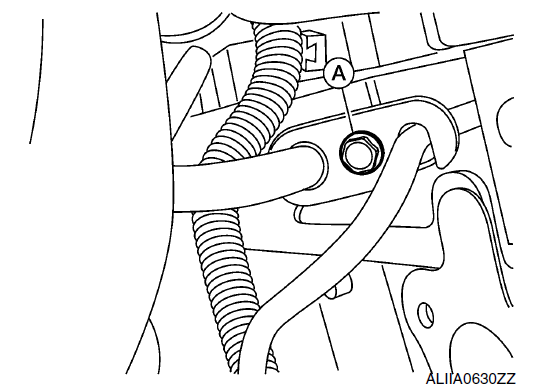

• 2. Выверните болт (A), которым гибкий шланг низкого давления крепится к трубопроводу низкого давления.

  внимание:

  Закройте или оберните соединение шланга подходящим материалом , например виниловой лентой, чтобы избежать попадания воздуха.

• 3. Отсоедините гибкий шланг высокого давления от компрессора.
• 4. Отсоедините гибкий шланг низкого давления от компрессора.
• 5. Снимите гибкий шланг низкого давления.

Установка производится в порядке, обратном снятию.

внимание:

Не используйте уплотнительные кольца повторно.

Смажьте новые уплотнительные кольца маслом для кондиционера.

После заправки хладагента проверьте, нет ли утечек.

ГИБКИЙ ШЛАНГ ВЫСОКОГО ДАВЛЕНИЯ

Как заменить снять гибкий шланг высокого давления?

• 1. Слейте хладагент.

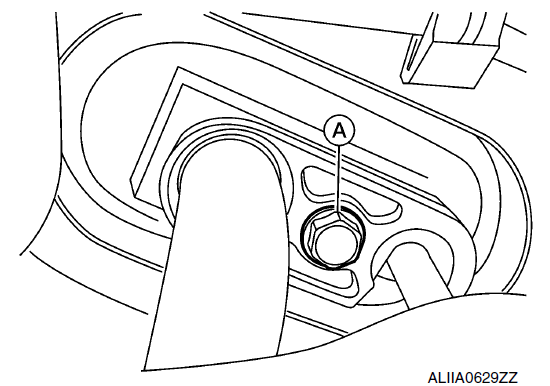

• 2. Выверните болт (A), которым гибкий шланг высокого давления крепится к трубе конденсатора.

  внимание:

  Закройте или оберните соединение шланга подходящим материалом , например виниловой лентой, чтобы избежать попадания воздуха.

• 3. Отсоедините гибкий шланг высокого давления от компрессора.
• 4. Снимите гибкий шланг высокого давления.

Как установить гибкий шланг высокого давления?

Установка производится в порядке, обратном снятию.

внимание:

Не используйте уплотнительные кольца повторно.

Смажьте новые уплотнительные кольца маслом для кондиционера.

После заправки хладагента проверьте, нет ли утечек.

Трубка низКОГО ДАВЛЕНИЯ

Как заменить снять патрубок низкого давления?

• 1. Слейте хладагент.
• 2. Слейте жидкость из гидроусилителя рулевого управления.

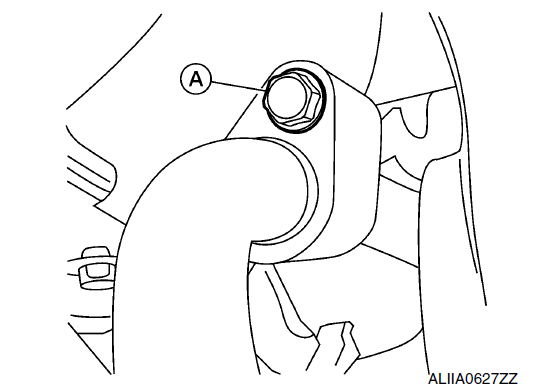

• 3. Выверните болт (А), которым труба низкого давления крепится к расширительному клапану.

  внимание:

  Закройте или оберните место соединения труб подходящим материалом, таким как виниловая лента, чтобы избежать проникновения воздуха.

• 4. Снимите опорную балку стойки (только VQ35DE).
• 5. Снимите верхнюю часть трубопровода высокого давления и верхнюю часть трубопровода низкого давления с насоса гидроусилителя рулевого управления в сборе.

• 6. Выверните болт (А), которым патрубок низкого давления крепится к гибкому шлангу низкого давления.

• 7. Снимите патрубок низкого давления.

Установка производится в порядке, обратном снятию.

внимание:

Не используйте уплотнительные кольца повторно.

Смажьте новые уплотнительные кольца маслом для кондиционера.

После заправки хладагента проверьте, нет ли утечек.

ТРУБКА ВЫСОКОГО ДАВЛЕНИЯ

Как заменить снять патрубок высокого давления?

• 1. Слейте хладагент.
• 2. Снимите насос гидроусилителя рулевого управления в сборе.
• 3. Снимите опорную балку стойки.

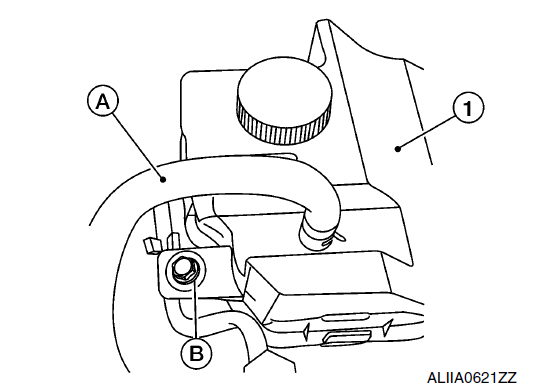

• 4. Снимите трубку переливного бачка охлаждающей жидкости (A).
• 5. Выверните болт переливного бачка охлаждающей жидкости (B).
• 6. Снимите переливной бачок охлаждающей жидкости (1).

• 7. Выверните болты крепления верхней тяги (A).
• 8. Снимите верхнюю тягу (1).

• 9. Выверните болт (А), которым труба высокого давления крепится к расширительному клапану.

  внимание:

  Закройте или оберните место соединения труб подходящим материалом , таким как виниловая лента, чтобы избежать попадания воздуха.

• 10. Выверните болт (А), которым патрубок высокого давления крепится к патрубку конденсатора.

Как установить трубку высокого давления?

Установка производится в порядке, обратном снятию.

внимание:

Не используйте уплотнительные кольца повторно.

Смажьте новые уплотнительные кольца маслом для кондиционера.

После заправки хладагента проверьте, нет ли утечек.

конденсатор кондиционера

Как заменить снять конденсатор кондиционера?

• 1. Слейте хладагент.
• 2. Снимите переднюю панель бампера.
• 3. Снимите передний воздуховод.
• 4. Отсоедините трубопроводы хладагента от конденсатора.
• 5. Снимите конденсатор.

Установка производится в порядке, обратном снятию.

внимание:

После заправки хладагента проверьте, нет ли утечек.

РЕЗЕРВУАР ДЛЯ ЖИДКОСТИ

Как заменить снять резервуар для жидкости?

внимание:

Закройте или оберните соединение шланга подходящим материалом, например виниловой лентой, чтобы избежать попадания загрязнений.

• 1. Слейте хладагент.
• 2. Снимите переднюю панель бампера.
• 3. Очистите резервуар для жидкости и прилегающую к нему область, а также удалите грязь и ржавчину с резервуара для жидкости.

внимание:

Обязательно тщательно проводите очистку.

• 4. Отсоедините разъем жгута проводов от датчика давления хладагента.

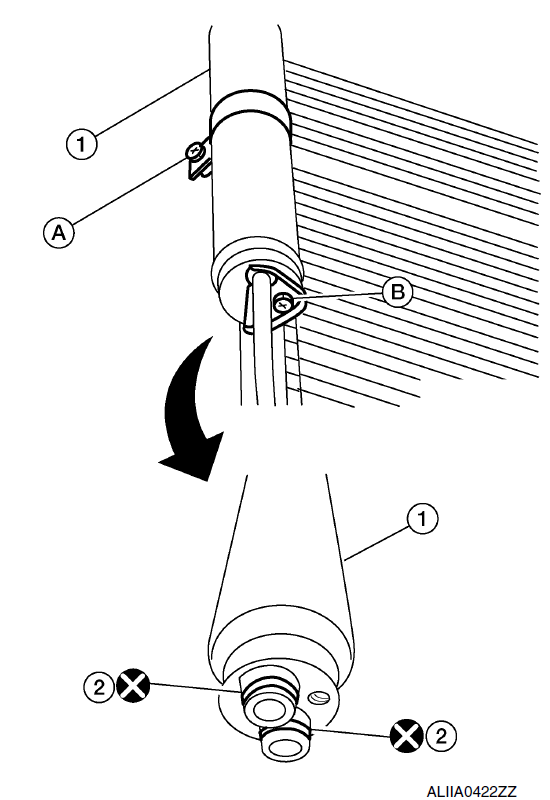

• 5. Выверните болты (A) и (B) из нижней части резервуара для жидкости (1) и кронштейна.
• 6. Снимите резервуар для жидкости (1) вместе с кронштейном и датчиком давления хладагента в сборе. Сдвиньте резервуар для жидкости (1) вверх, чтобы освободить кронштейн. Снимите два уплотнительных кольца (2).

• 7. При необходимости извлеките датчик давления хладагента из резервуара для жидкости.

Как установить конденсатор кондиционера?

Установка производится в порядке, обратном снятию.

внимание:

Не используйте уплотнительные кольца повторно.

Перед установкой смажьте уплотнительные кольца кондиционера маслом.

После заправки хладагента проверьте, нет ли утечек.

ДАТЧИК ДАВЛЕНИЯ ХЛАДАГЕНТА

Как заменить снять датчику давления хладагента?

• 1. Слейте хладагент.
• 2. Снимите переднюю панель.
• 3. Извлеките датчик давления хладагента (1) из резервуара для жидкости на конденсаторе.

внимание:

Не повредите ребра конденсатора.

Как установить датчик давления хладагента?

Установка производится в порядке, обратном снятию.

внимание:

Не используйте уплотнительные кольца повторно.

Перед установкой смажьте новые уплотнительные кольца компрессорным маслом для кондиционера.

После заправки хладагента проверьте, нет ли утечек.
